Uponor Comfort Port bundmodul TW E

Bundmodul til anvendelse i kombination med Uponor Combi Port E fjernvarmeunits.
Bundmodulet samler rørføringen i én enhed i kombination med den varmeproducerende enhed i boligen.
Dette sikrer en kompakt installation, som typisk kan installeres i et skab eller en skakt.

Bundmodulet består af en robust ramme med rørføring tilpasset Uponor Combi Port E fjernvarmeunits og lejlighedsunits, envidere integreret ¾ ” afgrening til koldtvandsforsyning til uniten.

Gulvvarme fordelere udført i Vario S i rustfrit stål med ¾ ” euroconus (koblinger medfølger ikke) med afspærringsventil og stilleskrue for hydraulisk indregulering samt påfyld/aftapsventiler.

Fordelerrør til brugsvand (CW=KV og HW=VV) er udført i Uponor Aqua PLUS fordelerrør PPM med bajonetfatninger. Der anvendes Uponor PPM adaptere og overgangsstykker til den ønskede rørtype fra fordelerrørene. (Aqua PLUS-adaptere medfølger ikke)

Rørføring inkl. fordelerrør leveres isoleret i henhold til DS-452

Der kan leveres forskelligt tilbehør til enhederne. Det kan eksempelvis været et bensæt, som anvendes hvis modulet
skal være fritstående. Endvidere findes ventilsæt, afstandsstykker mv.

-Kompakt model til væg/fritstående med bensæt
-Op til 12 gulvvarmekredse ¾” Eurokonus
-Brugsvand med bajonetfatning for forskellige adaptere
-Isoleres iht. DS-452
-Respektafstand mellem fordelerrør så isolerede rør kan passere
-Forberedt til Smatrix kontrolsystem
-Integreret koldvandstilslutning til unit
-Rørsæt og ventilsæt og øvrigt tilbehør

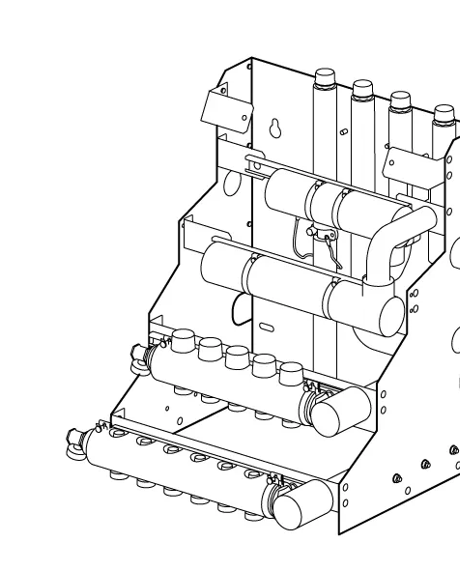

Uponor Comfort Port bundmodul TW E

1121593 / 375601905

Uponor Comfort Port bundmodul TW E Vario S 5X Aqua Plus CW 5X HW 3X

Mængde1
Forpakning4
enhedstk
d [mm]
di [mm]
L [m]

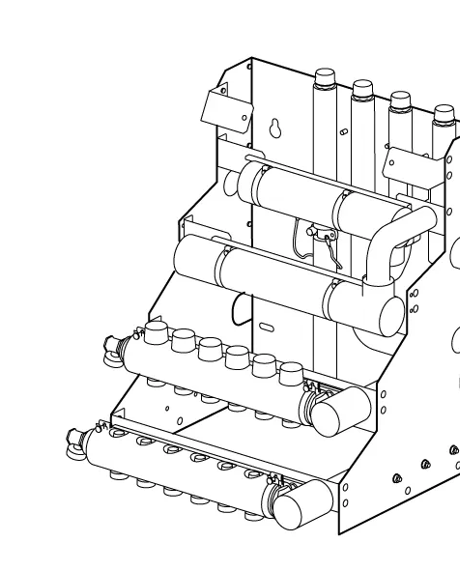

1121594 / 375601906

Uponor Comfort Port bundmodul TW E Vario S 6X Aqua Plus CW 6X HW 4X

Mængde1
Forpakning4
enhedstk
d [mm]
di [mm]
L [m]

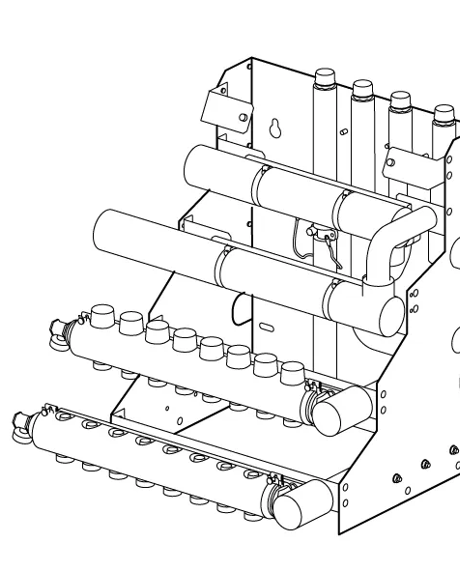

1121595 / 375601908

Uponor Comfort Port bundmodul TW E Vario S 8X Aqua Plus CW 9X HW 6X

Mængde1
Forpakning4
enhedstk
d [mm]
di [mm]
L [m]

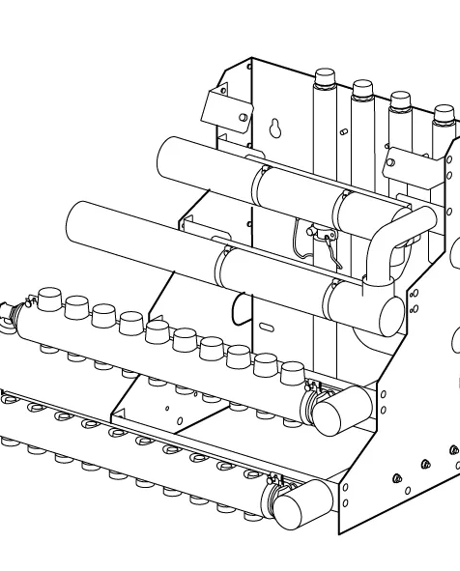

1121596 / 375601910

Uponor Comfort Port bundmodul TW E Vario S 10X Aqua Plus CW 10X HW 7X

Mængde1
Forpakning2
enhedstk
d [mm]
di [mm]
L [m]

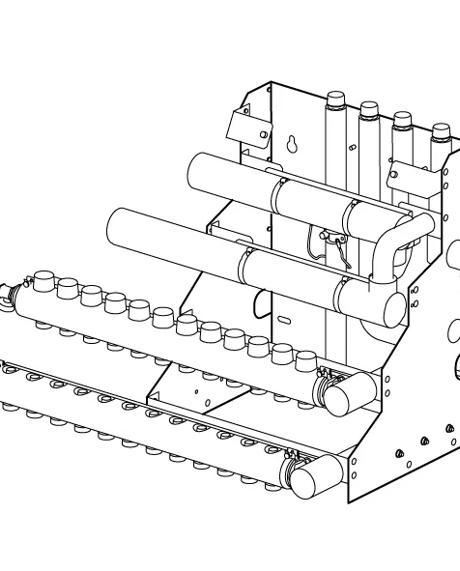

1121597 / 375601912

Uponor Comfort Port bundmodul TW E Vario S 12X Aqua Plus CW 10X HW 7X

Mængde1
Forpakning2
enhedstk
d [mm]
di [mm]
L [m]
