Uponor S-Press Übergangskupplung auf Rapex
- Aus Messing, verzinnt- Einseitiger Velta Rapex multi Anschluss mit loser Edelstahlpresshülse
Details
1015167 / - / -
Uponor S-Press Übergangskupplung auf Rapex 16-16
1015208 / - / -
Uponor S-Press Übergangskupplung auf Rapex 25-26
1015222 / - / -
Uponor S-Press Übergangskupplung auf Rapex 32-32
Dokumente
Technische Informationen/Anleitungen
Installationsbericht
116 B1120119
Installationsbericht MLC leak test report TW water (1120119)
Installationsbericht
127 B1120120
Installationsbericht MLC flushing protocol TW water (1120120)
Ausschreibungstexte
Spezifikation
- Mit fixierter Presshülse- Pressanschlag- Prüfsicherheit „unverpresst undicht“.- Außen- und Innengewinde nach DIN EN 10226-1
Anwendung
- Einsatzbereich für Trinkwasser: max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 95 °C für max. 100 Std. Betriebsdauer.- Einsatzbereich für Heizung: max. zulässige Dauerbetriebstemperatur von 80 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 °C für max. 100 Stunden Betriebsdauer.
Zertifikat
- SVGW- KIWA/KOMO
Produktzeichnungen

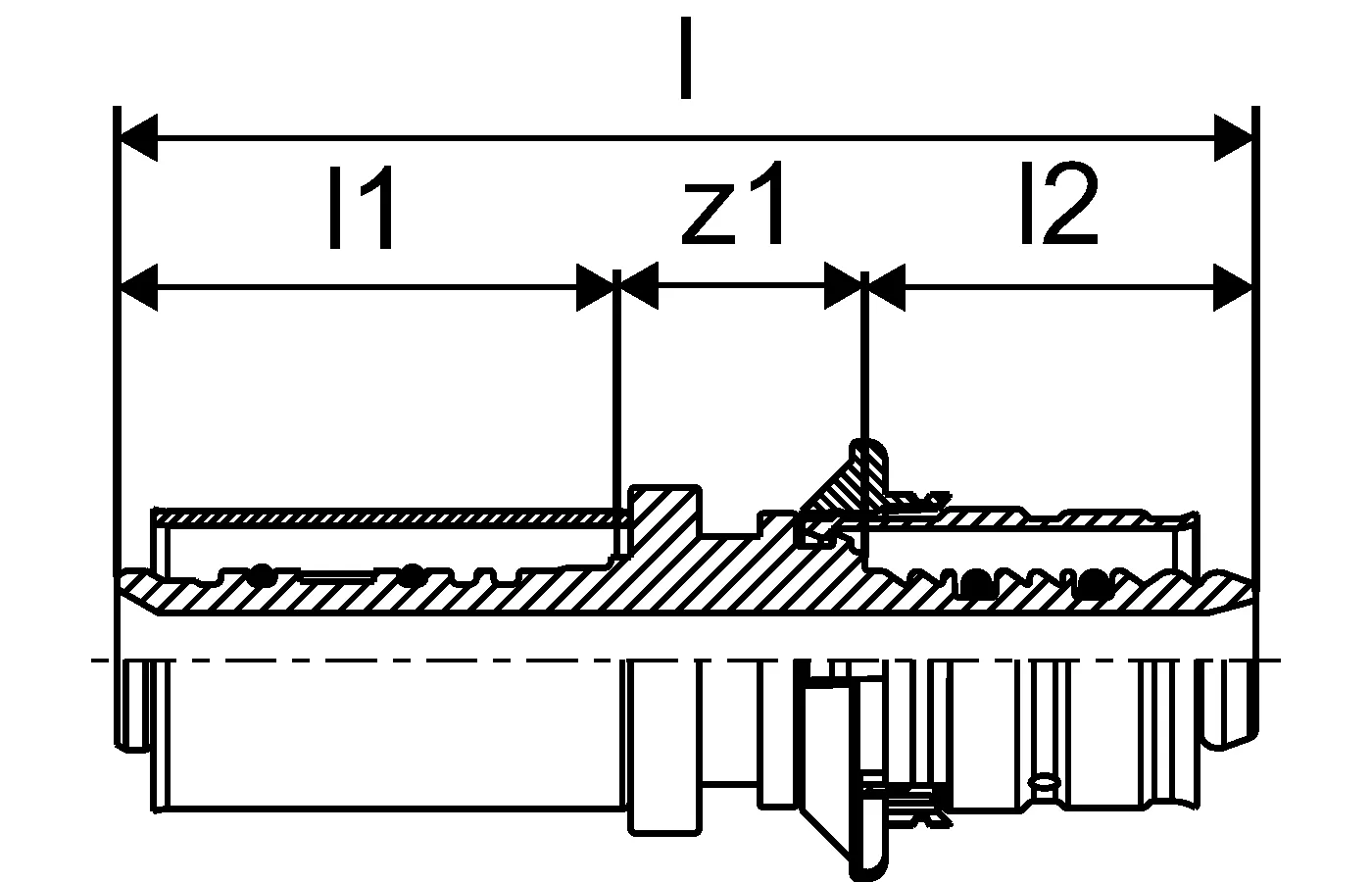

Z-Maße

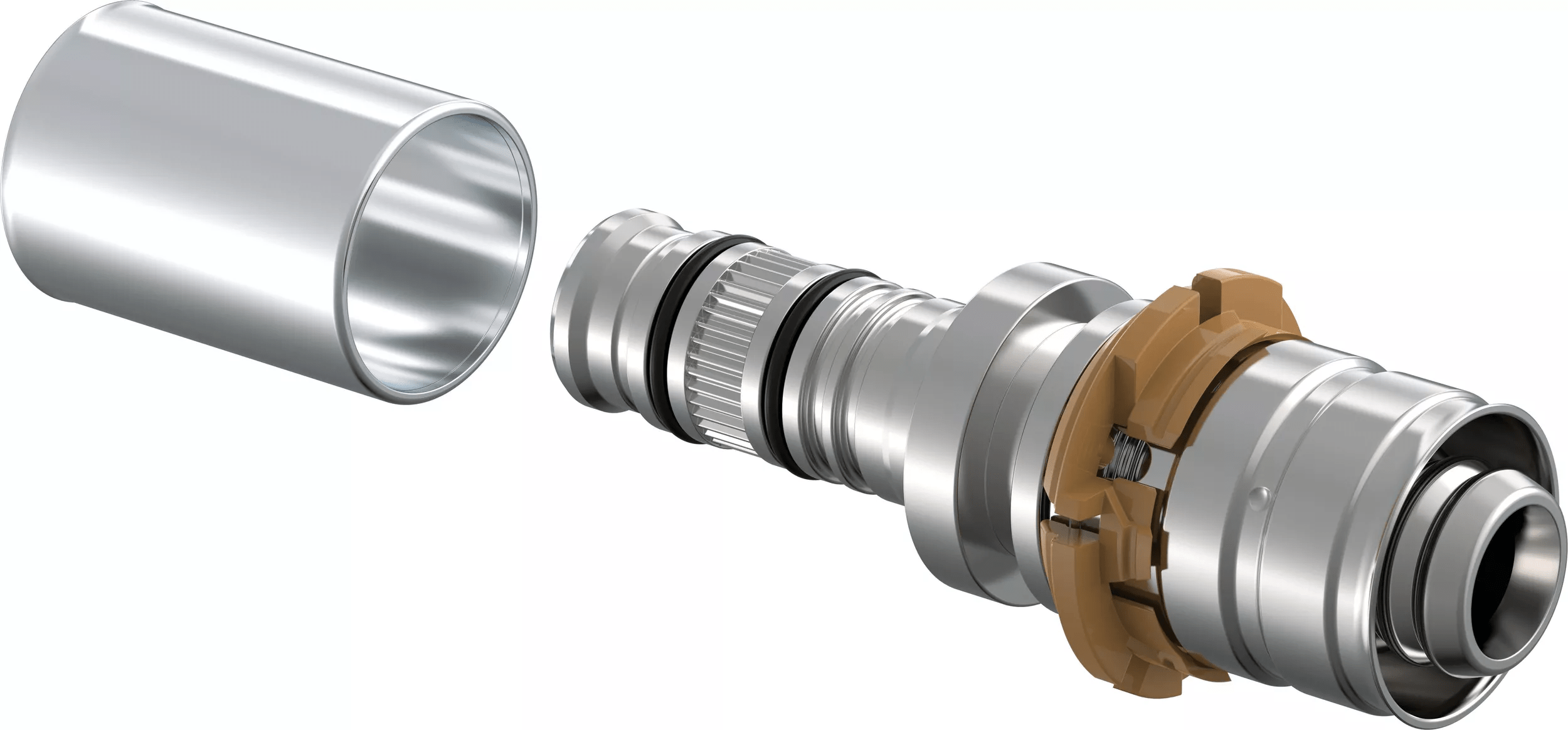

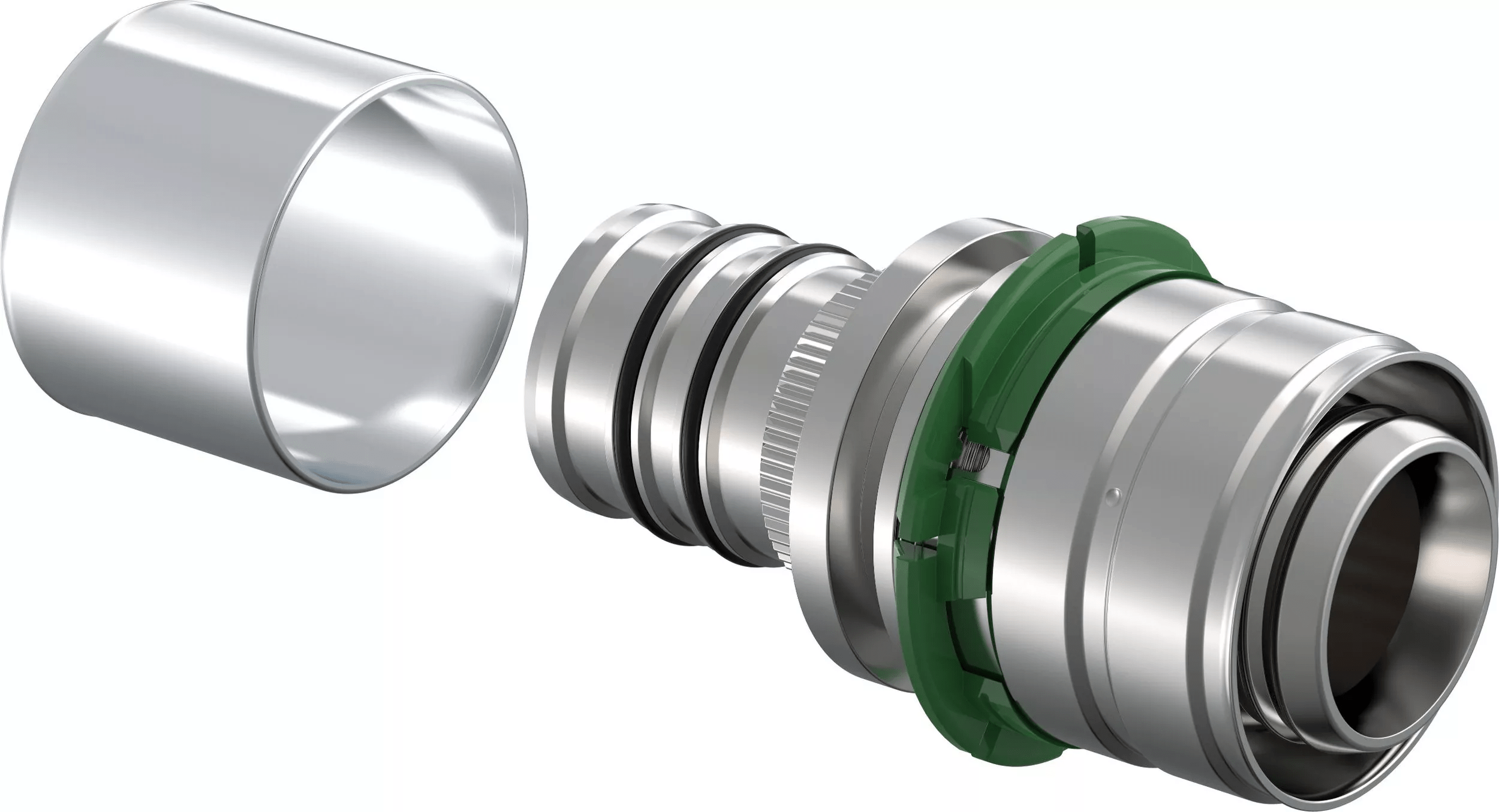

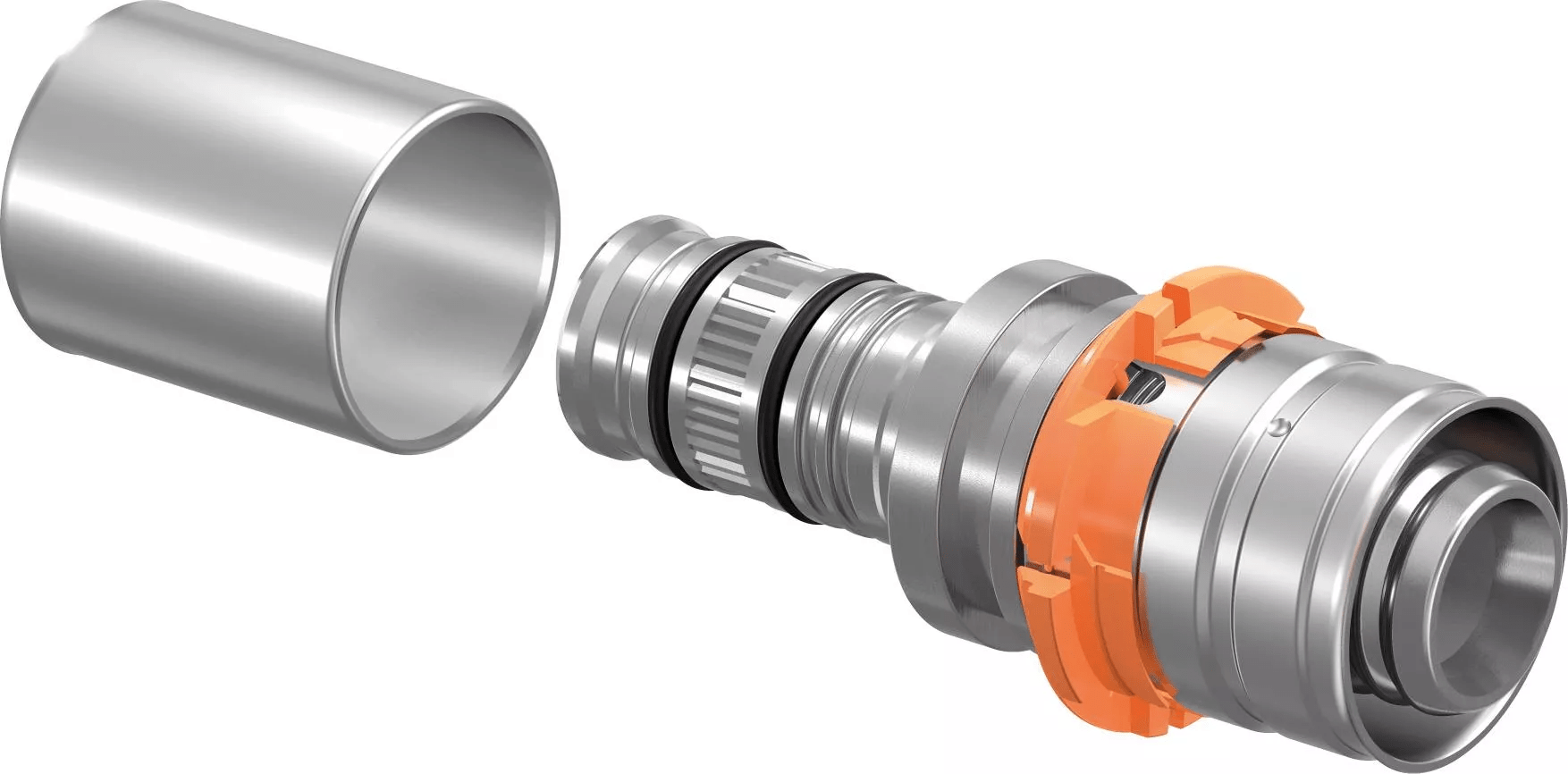

Gerenderte Bilder
