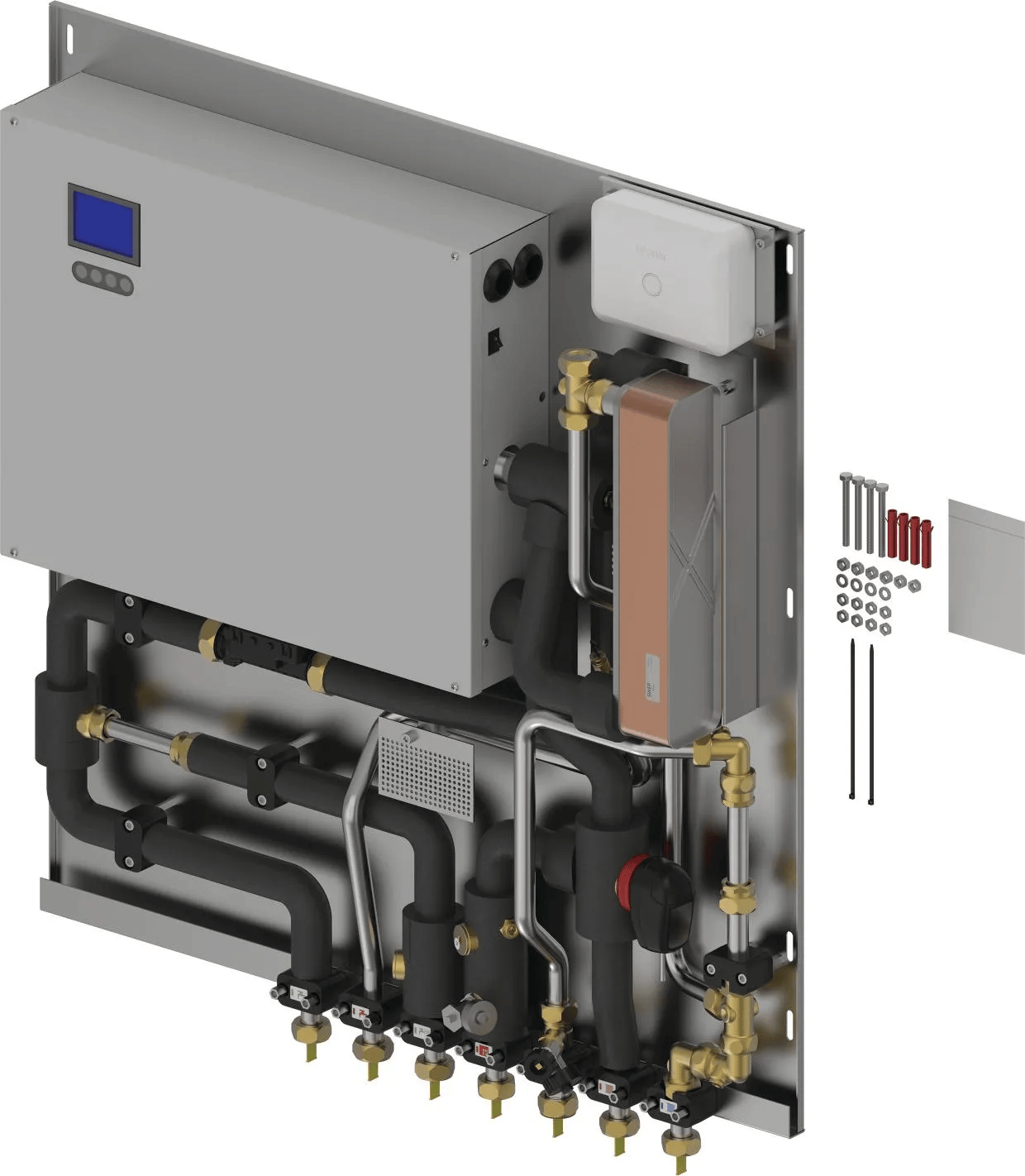

Uponor Combi Port E-Hybrid Wohnungsstation PR

- Die Uponor Combi Port E-Hybrid ist die erste Flachbau-Wohnungsstation mit integriertem elektrischem Zusatzheizer auf der Heizungsseite. Speziell für moderne, energieeffiziente Gebäude konzipiert, ermöglicht sie eine sofortige Trinkwarmwasserbereitung, deutlich höhere Volumenströme mit geringem Druckverlust sowie eine verbesserte Trinkwasserhygiene - und das ohne den Einsatz zusätzlicher Druckerhöhungsanlagen.

- Ausstattungscodes:
- PR - Position des elektrischen Heizregisters im Primärkreis
- 400V - Geeignete Netzspannung für den elektrischen Durchlauferhitzer 400 V zur Trinkwarmwasserbereitung
- 15 - Warmwasserkapazität (l/min) am Nennbetriebspunkt (10 °C Kaltwasser / 50 °C Warmwasser / 38 °C Heizvorlauf)
- SX - Sealix®-beschichteter Wärmetauscher zur hygienischen Trinkwassererwärmung mit erhöhter Beständigkeit gegen Kalk und Korrosion
- 15 kW - Maximale erforderliche elektrische Anschlussleistung

Details

1161061 / - / -

Uponor Combi Port E-Hybrid Wohnungsstation PR 400V 15 SX 15kW

Dokumente

Technische Informationen/Anleitungen

Montage- und Bedienungsanleitung

3 KB1162763

Montage- und Bedienungsanleitung Combi Port E-Hybrid (1162763)

Montage- und Bedienungsanleitung

4 KB1185641

Montage- und Bedienungsanleitung Combi Port E controller (1185641)

Kurzanleitung

2 KB1162764

Kurzanleitung Combi Port E-Hybrid (1162764)

Ausschreibungstexte

Spezifikation

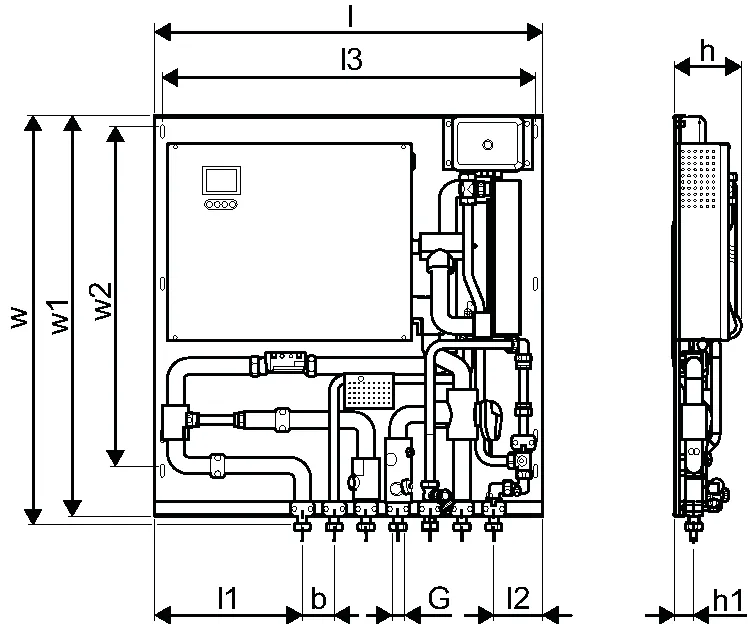

Abmessungen & Gewicht
- Maße (B/H/T): 790 × 833 × 147 mm
- Gewicht: 37 kg

Trinkwasser
- Volumenstrom: 15 l/min (Nennbetriebspunkt: 10 °C Kaltwasser / 50 °C Warmwasser / 38 °C Heizvorlauf)
- Druckverlust: 0,3 bar (bei Nennbetriebspunkt)
- Max. Betriebsdruck: 10 bar

Heizung
- Vorlauftemperatur: 30 °C bis 45 °C
- Druckverlust Heizkreis: 0,8 bar (bei Nennbetriebspunkt)
- Max. Betriebsdruck: 6 bar

Elektro
- Max. Heizleistung (elektrisch): 14,4 kW (reduzierbar auf 10,9 kW)
- Spannungsversorgung Regler: 3N~ 230 V
- Spannungsversorgung Heizregister: 3N~ 400 V
- Absicherung: 25 A (bei 14,4 kW)
- Gebäudeleittechnik (GLT): ModBUS RS 485 RTU

Werkstoffe
- Armaturen (Sanitär): CW617N
- Armaturen (Heizung): CW617N, CW614N
- Rohrleitungen: Edelstahl 1.4401

Ausstattungsmerkmale / Spezifikation
- Elektronisch geregelte Heizkreisversorgung
- Komfortsteigerung durch Vorwärmfunktion
- Volumenstromregelung für den hydraulischen Abgleich
- Inbetriebnahme und Wartung über Web-Oberfläche
- GLT-Anbindung über ModBUS-Schnittstelle zur Integration in eine Gebäudeleittechnik
- Werkseitig komplett vormontiert und druckgeprüft
- Rohrschellen aus Kunststoff zur Schallentkopplung und thermischen Isolierung
- Passstück für Kaltwasserzähler: 110 mm × ¾″
- Passstück für Wärmemengenzähler: 110 mm × ¾″
- Schmutzfänger im Kaltwasser- und Heizungszulauf (Maschenweite: 0,5 mm)
- Anschlussmöglichkeit für Erdungslasche (gekennzeichnet)
- Max. Betriebstemperatur Primärkreis: 85 °C
- Max. Differenzdruck Primärkreis Heizung: 1,5 bar

Anwendung

- Dezentrale Warmwasserbereitung im Durchflussverfahren
- Anschluss von Fußbodenheizungen
- Geeignet für Wärmepumpensysteme mit niedrigen primären Heizkreistemperaturen
