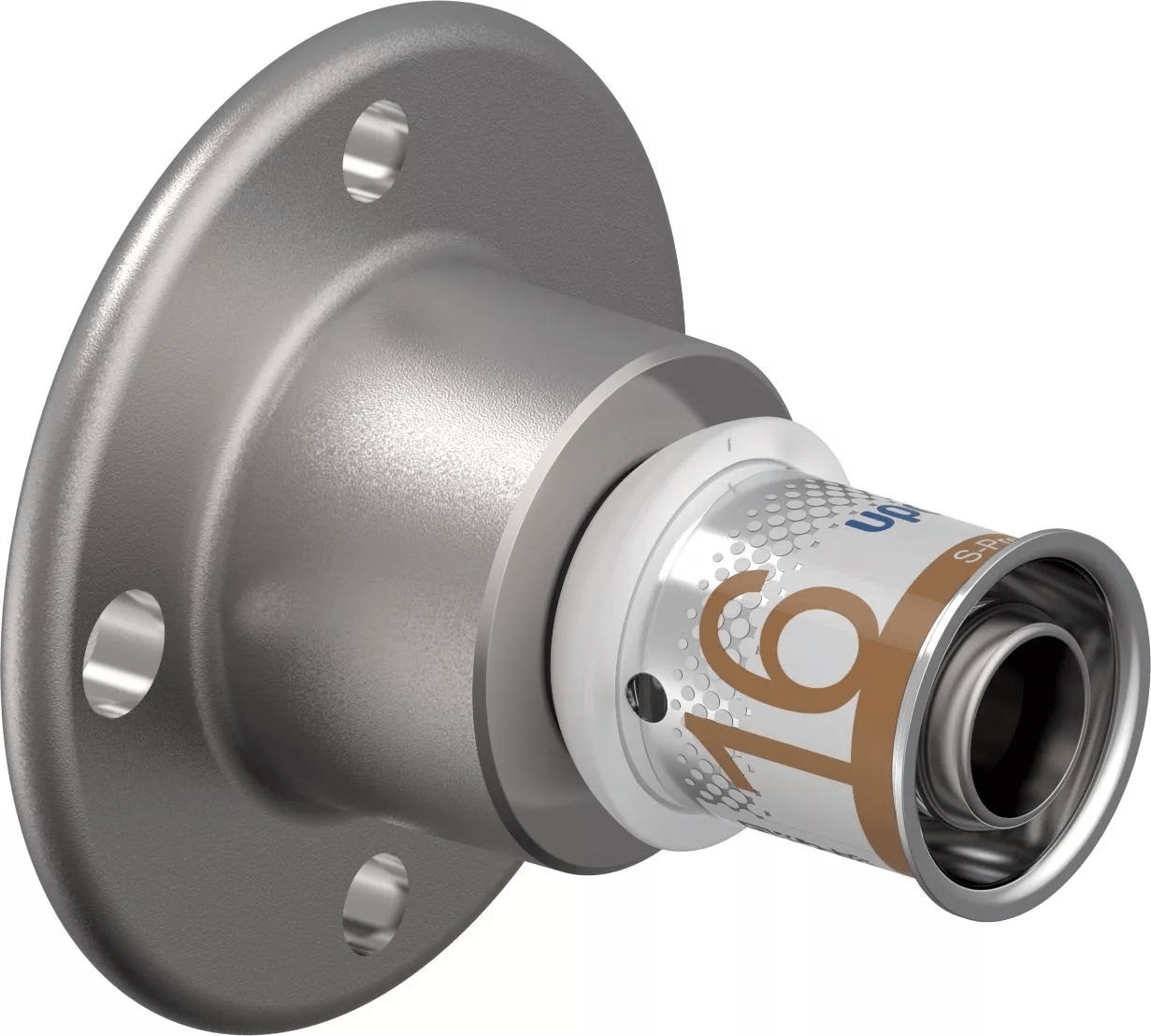

Uponor S-Press PLUS Mauerdurchführung
- Inklusive Verdrehsicherung und Befestigungsmaterial
10946989 KB
Uponor Technische Informationen MLC tap water and heating (1094698)
1120119116 B
Uponor Installationsbericht MLC leak test report TW water (1120119)
1120120127 B
Uponor Installationsbericht MLC flushing protocol TW water (1120120)
1120118110 B
Uponor Installationsbericht MLC leak test report TW air-gas (1120118)
1120121127 B
Uponor Installationsbericht MLC leak test report HC water (1120121)
10623011 KB
Uponor Montageanleitung Uni Pipe PLUS (1062301)
103079472 B
Uponor CER MLC SYS MECH DVGW CW8801CO0389 DE EN (1030794)
1088295187 B
UPONOR CER MLC SYS MECH DNV GL TAK00000GX DE EN (1088295)
Spezifikation
- Fixierte Presshülse aus Edelstahl mit Sichtfenster- Sichere Pressbackenführung- Bewährte Prüfsicherheit „unverpresst undicht"- 100 % kompatibel zu bestehenden Uponor Komponenten-
Anwendung
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 95 °C für max. 100 Std. Betriebsdauer.- Einsatzbereich für Heizung: Max. zulässige Dauerbetriebstemperatur von 80 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 °C für max. 100 Stunden Betriebsdauer.
Zertifikat
- DVGW- ÖVGW- KIWA / KOMO
Ausschreibung
Metall Pressfitting aus einer hoch entzinkungsbeständigen Messinglegierung mit zusätzlich zweischichtiger Innenverzinnung zum Korrosionsschutz. Messingwerkstoff und galvanische Verzinnung gemäß Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasser-installationen geeignet. Migrationsprüfung gemäß DIN EN 12873-1. Längskraftschlüssige Radial-Pressverbindung mit fest fixierter, außenkorrosionsbeständiger Edelstahl-Presshülse mit Sichtfenster. Hohe Prüfsicherheit der Fittings vor und während der Dichtheitsprobe durch Verpresst-Kennzeichnung, "unverpresst undicht" bei Dichtheitsprobe mit 150 mbar Überdruck. Verpressen ohne kalibrieren und entgraten des Rohres.Dichtringe der Fittings erfüllen die Hygieneanforderungen (KTW-Empfehlung – Kunststoffe im Trinkwasser) des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Verbindung zwischen Fittingkörper und Rohr, hygieneoptimiert und totraumfrei.- Zertifikate: DVGW/ÖVGW, KIWA/KOMO.- Durchflussoptimierter Fitting für geringe Druckverluste.- Zugfestigkeits-Test gemäß CTSB NF EN 1979: > 1600 N- Nachweis der Entzinkungsbeständigkeit durch Bundesanstalt für Materialforschung und Prüfung (BAM), geprüft nach DIN 50905-4 (BAM-Gutachten Nr.: 18018634).- 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.- Außen- und Innengewinde nach DIN EN 10226-1.
