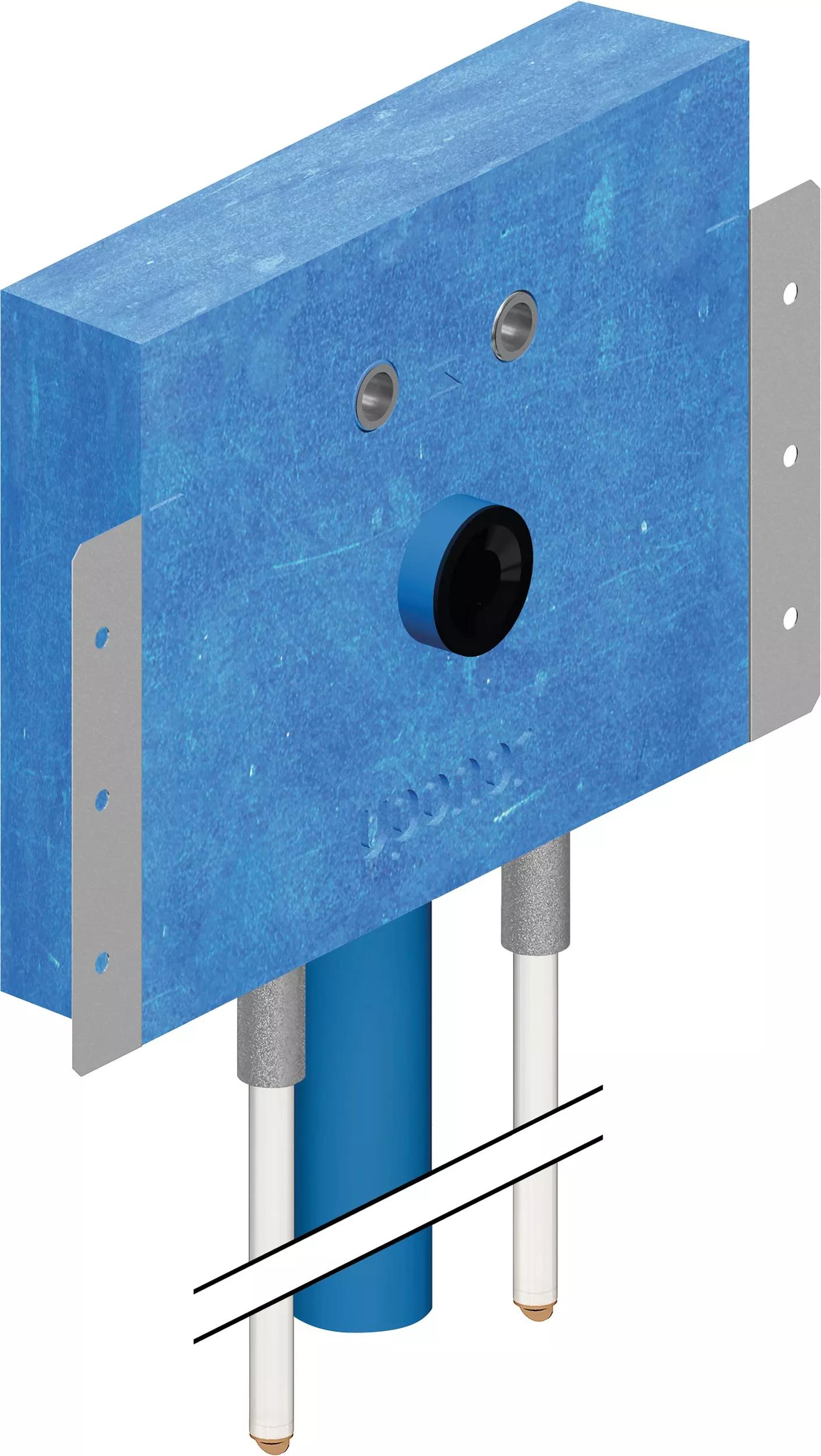

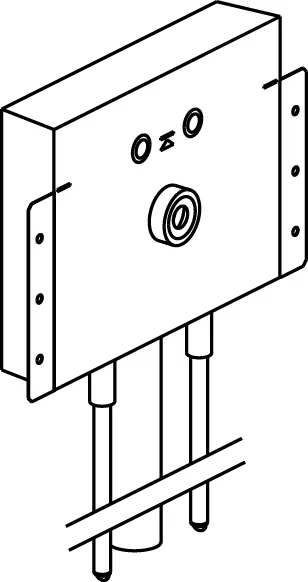

Uponor Smart ISI Waschtisch WT
10946989 KB
Uponor Technische Informationen MLC tap water and heating (1094698)
1120119116 B
Uponor Installationsbericht MLC leak test report TW water (1120119)
1120120127 B
Uponor Installationsbericht MLC flushing protocol TW water (1120120)
1120118110 B
Uponor Installationsbericht MLC leak test report TW air-gas (1120118)
1120121127 B
Uponor Installationsbericht MLC leak test report HC water (1120121)
10623011 KB
Uponor Montageanleitung Uni Pipe PLUS (1062301)
Spezifikation
- Vorgefertigte Montageeinheit, welche komplett in geschlossenzelligem Isolierschaum eingeschäumt ist - DIN EN 13501-1 Brandklassifizierung: Klasse E
- Fixierte Presshülse aus Edelstahl m
- Fixierte Presshülse aus Edelstahl m
Anwendung
- Uponor ISI Box für die Installation in Trockenbauwänden- 100 % geprüfte Sicherheit der innenliegenden Komponenten- Hygienischer Transportschutz
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 95 °C für max. 100 Std. Betriebsdauer.- Einsatzbereich für Heizung: Max. zulässige Dauerbetriebstemperatur von 80 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 °C für max. 100 Stunden Betriebsdauer.
- Einsatzbereich für Trinkwasser: Max. zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 95 °C für max. 100 Std. Betriebsdauer.- Einsatzbereich für Heizung: Max. zulässige Dauerbetriebstemperatur von 80 °C bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 °C für max. 100 Stunden Betriebsdauer.
Zertifikat
- Geprüfter Schallschutz nach DIN 4109 und VDI 4100 Klasse 2 und 3
- DVGW- ÖVGW- KIWA / KOMO
- DVGW- ÖVGW- KIWA / KOMO
Ausschreibung

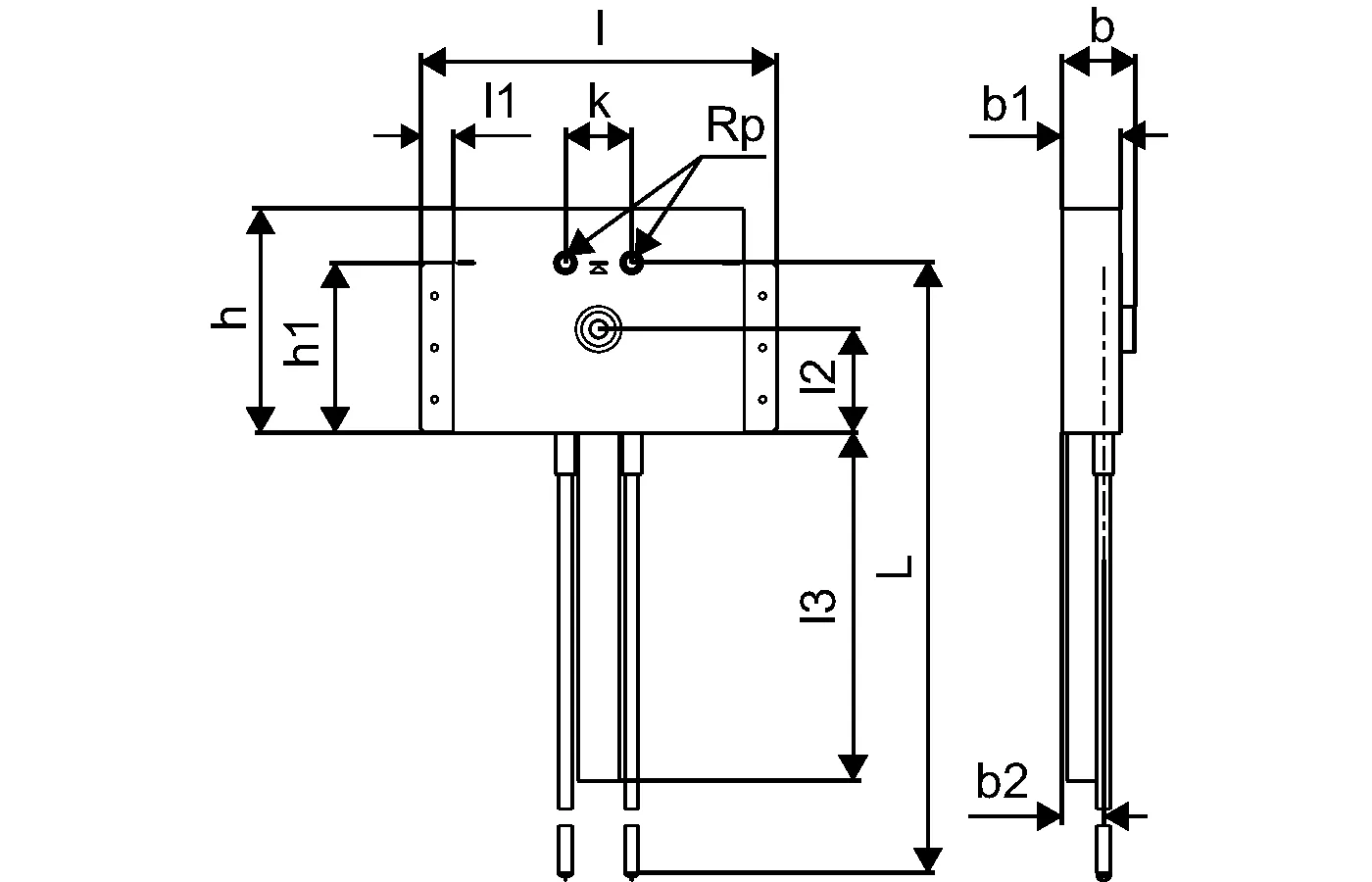

Smart ISI Montageeinheit Waschtisch für T-Stück-Installation in Trockenbauwänden. Vorgefertigte Montageeinheit, welche komplett in geschlossenzelligem Isolierschaum eingeschäumt ist. Brandklasse E nach DIN EN 13501-1. Geprüfter Schallschutz nach DIN 4109 und VDI 4100 Klasse 2 und 3. 100% geprüfte Sicherheit der innenliegenden Komponenten. Hygienischer Transportschutz.- Wandscheiben 16-Rp1/2""FT, Anschlussmaß 80 mm, einschl. 1000 mm Anschlussverrohrung Unipipe Plus 16x2 mm,- Abwasseranschluss DN50-Abmessungen B/H/T = 350/270/70 mm
