GF JRG Sanipex Armaturenplatte GIS d20
Details
Dimension
| Breite der Artikeleinheit | 120 |
|---|---|
| Höhe der Artikeleinheit | 100 |
| Item_UOM | St. |
| Länge der Artikeleinheit | 260 |
| Gewicht der Artikeleinheit | 1,19 |

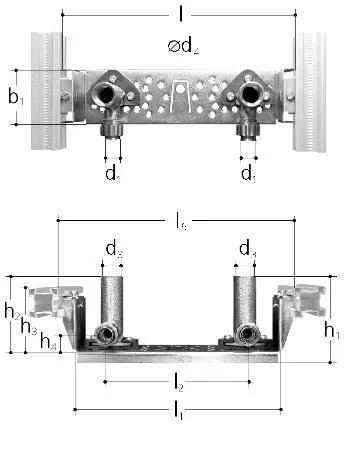

Measurements
| Länge (l2) | 153 |
|---|---|
| Z-Messung h1 | 111 |
| Z Measurement d4 | 10 |
| Innengewinde Rp3 | 1/2 |
| Z-Messung b1 | 64 |
| Z-Messung h2 | 98 |
| Z Measurement h4 | 20 |
| Inner_diameter_di | 20 |
| Z-Messung d | 20 |
| Z-Messung h3 | 71 |
| Länge (l1) | 223 |
| Z-Messung d1 | 20 |
Packaging
| Field | PL1 |
|---|---|
| Verpackung GTIN | 06414900067447 |
| Verpackungsbreite | 130 |
| Verpackungsgewicht | 1,29 |
| Verpackungshöhe | 100 |
| Verpackungslänge | 260 |
| Verpackungsmenge | 1 |
| Verpackungstyp | Base_Box |
| Verpackungsvolumen | 0,00338 |
Product code
| Item no GTIN | 07613263025661 |
|---|---|
| Item no EAN | 7613263025661 |
| Item no GF | 355566410 |
