La Universidad de Sevilla y Uponor han diseñado la primera parada de autobús y refugio climático de refrigeración del mundo, en la ciudad de Sevilla, gracias a la solución Thermatop M.

La investigación se ha producido dentro del programa Life WATERCOOL, cuyo objetivo es proponer soluciones para hacer frente a las altas temperaturas de la ciudad, gracias a un sistema subterráneo de recogida y enfriamiento de agua a través de energía sostenible.

El proyecto Life WATERCOOL de Adaptación Climática en Sevilla, cofinanciado por la iniciativa Life de la Unión Europea y desarrollado por Emasesa, Alten, Ayuntamiento de Sevilla, Universidad de Sevilla y Uponor, es un ejemplo de solución sistemática basado en un concepto innovador de red de agua con almacenamiento térmico.

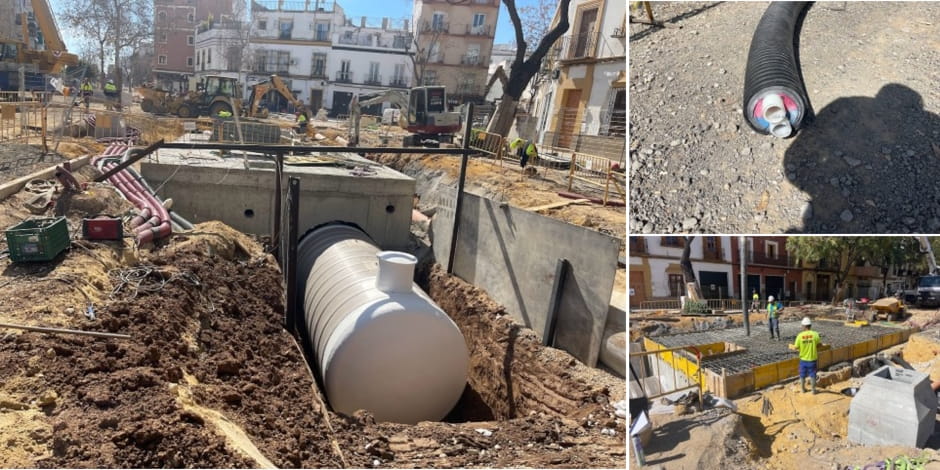

El Dr. Jose Sánchez Ramos de la Universidad de Sevilla explica que “hemos diseñado una red de agua que se alimenta de la lluvia. Toda la avenida intervenida tiene la capacidad de captación mediante sistemas urbanos de drenaje sostenible o con agua de segunda vida procedente de la depuradora. El sistema de almacenamiento consta de más de 50 m3 de agua en dos depósitos enterrados bajo la rodadura de la calle. El agua es enfriada por la noche usando recursos naturales como el aire, y se usa durante el día para el control de 3 refugios climáticos”.

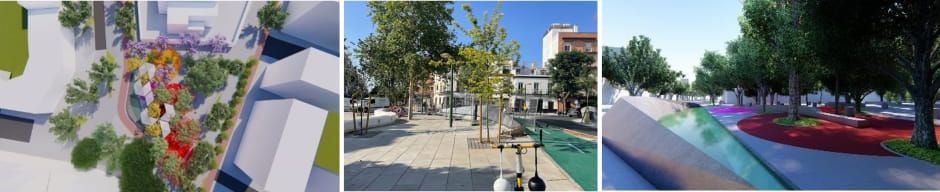

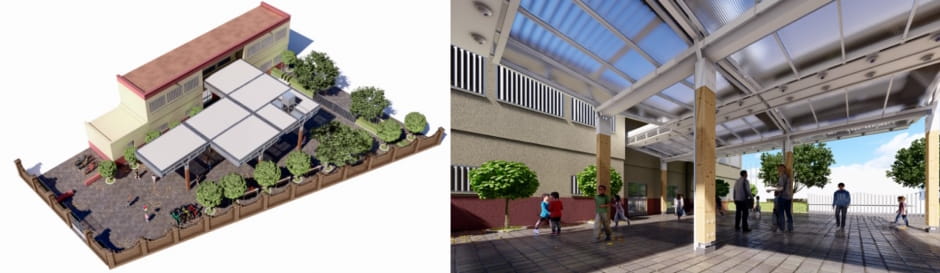

Life WATERCOOL da solución a 3 zonas de estancia: de corta duración en forma de marquesina de autobuses; de media duración como nueva aula abierta en el patio de un colegio de educación infantil; y de larga duración en una nueva plaza generada gracias a la modificación de las calles y la reducción del tráfico rodado en las mismas.


Según Dr. Jose Sánchez Ramos “las tecnologías innovadoras propuestas, como la marquesina, han sido testadas en el laboratorio urbano (400x60m) del grupo de investigación y se han hecho varios prototipos de las soluciones. Sin embargo, el principal reto ha sido optimizar la obra prevista de regeneración de la infraestructura de saneamiento de la calle para minimizar los costes de integración de la red de agua. Esta optimización, tanto a nivel de redacción de proyecto como en la propia ejecución de la misma, ha generado muchas dificultades y problemas. Estos inconvenientes se han traducido en las barreras técnicas que se están trabajando para promover la replicabilidad del proyecto, y que son: por una parte la necesidad de excavaciones en casco histórico con profundidades superior a 4 metros; por otro lado, convertir las calles en sistemas de captación de agua de lluvia para garantizar la suficiente hídrica del sistema. La primera barrera se está trabajando para poder usar los carriles bicis y zonas del acerado exentas de instalaciones con excavaciones de menos de 2 metros de profundidad pero aprovechando la forma longitudinal de las calles. Esta solución sería la reinterpretación de los Qanats persas realizada por el grupo de investigación. La siguiente barrera está actualmente en base de desarrollo para poder diseñar una solución de pavimentos viable y eficiencia que permita la captación de agua, y su conexión con el sistema de acumulación longitud comentado”.

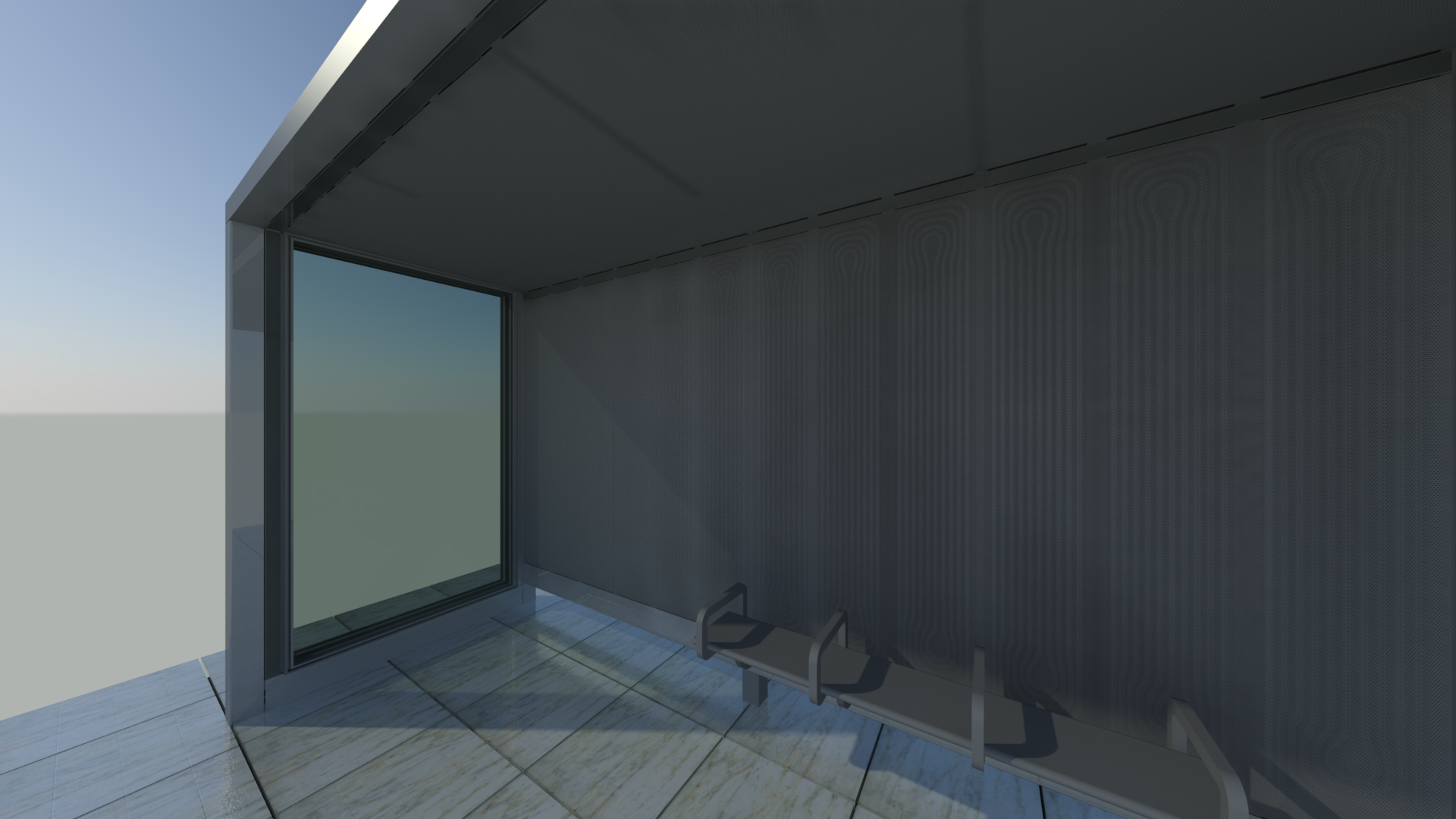

El refugio en forma de marquesina bioclimática permite conseguir condiciones de confort térmico en exteriores incluso en los momentos más calurosos del verano. Para ello se ha realizado una caracterización experimental de la solución Uponor Thermatop M integrada en la propia marquesina. El revestimiento de la pieza está basado en acero inoxidable de diferentes colores  y microperforado por la zona interior. Además integra un elemento aislante de última generación en forma de paneles de vacío, lo que ofrece unas prestaciones máximas en cuánto a la capacidad de enfriamiento radiante del ocupante de la misma.

El prototipo, y la prueba de concepto experimental ha sido objeto de la publicación científica titulada “Natural cooling solution for thermally conditioning bus stops as urban climate shelters in hot areas: Experimental proof of concept”, realizada en colaboración por la Escuela Técnica Superior de Ingeniería de la Universidad de Sevilla y Uponor.





Involucración de Uponor en todas las fases del desarrollo

Israel Ortega, Senior Manager, Field Service Southern - Eastern Europe & MEA de Uponor apunta que “en Uponor llevamos décadas colaborando activamente en la integración de soluciones innovadoras en proyectos emblemáticos alrededor de todo el mundo. Life WATERCOOL es el mejor ejemplo de nuestra incansable motivación en la participación de proyectos disruptivos, que posibiliten mejorar la calidad de vida de las personas, a través de proporcionar confort térmico y siempre con el máximo nivel de sostenibilidad posible”.

Uponor, además de sus soluciones, ha participado en Life WATERCOOL a través de asesoramiento durante las diferentes fases del proyecto, desde los cálculos y el diseño inicial, pasando por el servicio técnico de campo durante la ejecución, hasta los procesos de calibración y puesta en marcha.  No es la primera ocasión en la que Uponor colabora con el grupo de investigación de la Cátedra de Termotecnica de la Universidad de Sevilla, resultado de este trabajo es el proyecto Cartuja Qanat, la rehabilitación de un espacio público a través de una plaza climatizada sobre un auditorio de la Expo’92.

“Cuando el equipo de la Universidad nos presentó Life WATERCOOL, desde el principio tuvimos claro que la solución Ecoflex sería ideal para la conducción del agua como fluido caloportador, conformando la estructura de micro redes de distrito necesarias. Se trata de una solución que permite adaptarse perfectamente a cualquier recorrido en zanja debido a su gran flexibilidad sin necesidad de uniones, además de prácticamente eliminar las pérdidas energéticas durante el proceso de distribución gracias a una altísima resistencia térmica y al máximo nivel de estanqueidad”, explica Israel Ortega.



“Esta solución se combinaba a la perfección, con el sistema de Climatización Invisible Uponor Thermatop M que permite convertir una marquesina en un espacio público en ‘islas de confort térmico’, para mejorar nuestra calidad de vida en las ciudades y permitir el uso de los espacios públicos durante los 365 días del año. Un ecosistema innovador y 100% sostenible, que hace uso de los recursos naturales mediante el concepto de generación distribuida, a través de la interacción del sol, el terreno, la vegetación, el aire o el agua”, concluye Israel Ortega.



Para el Dr. Jose Sánchez Ramos “el proyecto permitirá acelerar la adaptación al cambio climático urbano con ciudades más saludables, habitables y resilientes al fomentar la construcción de espacios innovadores acondicionados de manera natural. El valor añadido de Life WATERCOOL se basa en su contribución para cumplir los principales objetivos mundiales contra el cambio climático. Valor añadido que garantiza su replicabilidad parcial o total por satisfacer de manera sistemática, integral y rentable las necesidades marcadas en la hoja de ruta del desarrollo sostenible. El proyecto integral resultante de aplicar la metodología propuesta en el proyecto será modular y fácilmente integrable a baja escala, lo que fomentará su replicabilidad en todo tipo de entornos públicos o privados”.
