Manual de instalación y funcionamiento
1005 B1161560
GF JRGUMAT válvula mezcladora termostática 40°C DN65
Detalle del producto
Dimensiones
| Altura de la unidad del artículo | 266.5 |
|---|---|
| Peso unitario del artículo | 22,5 |
| Item_UOM | pce |
| Longitud de la unidad del artículo | 290 |
| Ancho de la unidad del artículo | 185 |

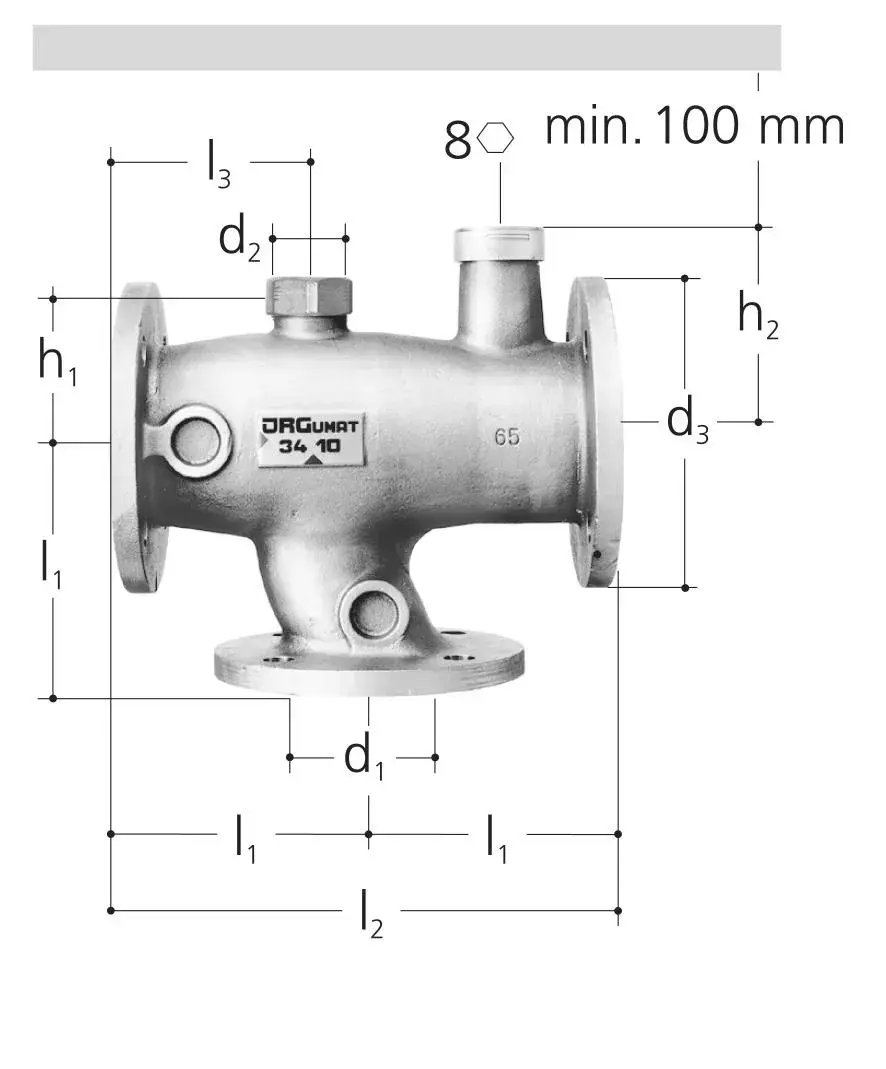

Measurements
| Longitud (l2) | 290 |
|---|---|
| Z Medida h1 | 82 |
| Z Measurement d3 | 185 |
| Diámetro_interior_di | 65 |
| Medición Z d | 65 |
| Rosca cilíndrica G2 | 1 1/2 |
| Longitud (l3) | 112 |
| Z Medida h2 | 121 |
| Longitud (l1) | 145 |
| Medición Z d1 | 65 |
| Z Measurement d3 | 185 |
Packaging
| Field | PL1 |
|---|---|
| Altura del embalaje | 220 |
| Ancho de embalaje | 335 |
| Cantidad de embalaje | 1 |
| Embalaje GTIN | 06414900169646 |
| Longitud del embalaje | 395 |
| Peso del embalaje | 22,8499709871702 |
| Tipo de embalaje | Base_Box |
| Volumen de embalaje | 0,0291115 |
Product code
| Item no EAN | 7613263101471 |
|---|---|
| Item no GF | 350767215 |
| Item no RSK | 4927897 |
| Item no GTIN | 07613263101471 |
