PE-Xa ja Q&E: miks see tehnoloogia on endiselt aktuaalne?
PE-Xa ja Q&E: miks see tehnoloogia on endiselt aktuaalne?
Kui rääkida kaasaegsetest kütte- ja veevarustussüsteemide ehitusest, siis keskendutakse peamiselt seadmetele ja tehnilisele lahendusele, vähem torustike materjalidele. Tegelikkuses sõltuvad toru materjalist nii süsteemi töökindlus, paigalduskiirus, kasutusiga ja sageli ka hooldusvajadus.Juba enam kui 50 aastat on Uponor arendanud PE-Xa tehnoloogial põhinevaid torustikusüsteeme, mida kasutatakse üle maailma tarbevee-, kütte-, põrandakütte- ning maa-alustes lahendustes. Nende süsteemide edu ei põhine ainult kvaliteetsel materjalil, vaid ka ühel omadusel, mis eristab PE-Xa toru enamikust teistest torumaterjalidest: mäluefektil.
Selle omaduse mõistmine aitab paremini aru saada, miks PE-Xa toru erineb tavalisest plastorust ning kuidas kasutab seda omadust Uponori Q&E liitetehnoloogia.
PE-Xa kui ristseotud polüetüleen
PE-Xa toru valmistatakse polüetüleenist, mille molekuliahelad ristseotakse tootmisprotsessi käigus peroksiidmeetodil. Kuigi termin võib esmapilgul tunduda keeruline, peitub selle taga üsna lihtne põhimõte.

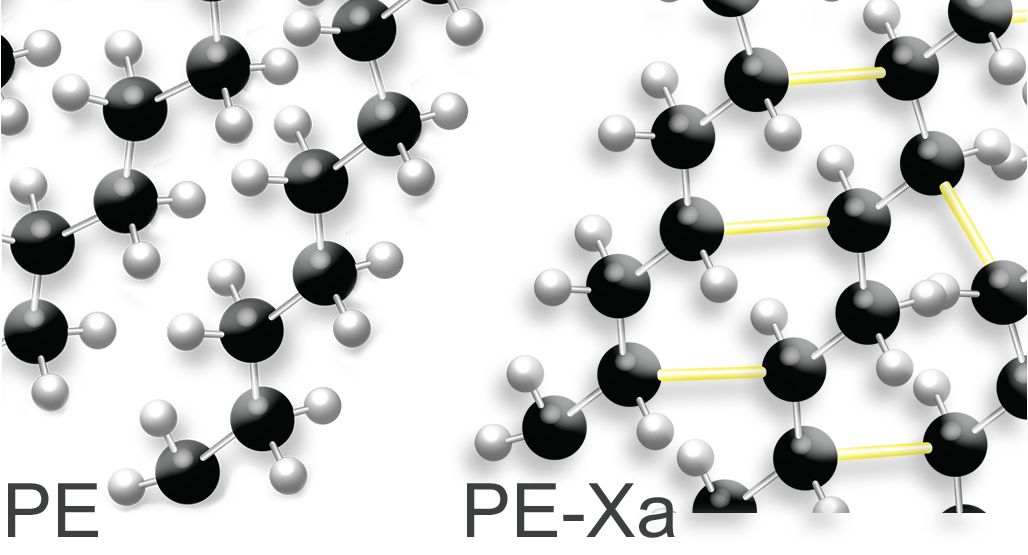

Tavalise polüetüleeni molekuliahelad ei ole omavahel keemiliselt seotud, mistõttu saavad need üksteise suhtes suhteliselt vabalt liikuda. PE-Xa toru tootmisel ühendatakse need ahelad omavahel tugevaks kolmemõõtmeliseks võrgustikuks. Sellist protsessi nimetatakse ristseotuseks.
Tulemuseks on materjal, mis säilitab plasti painduvuse, kuid omandab samal ajal märkimisväärselt parema vastupidavuse kõrgele temperatuurile, rõhule ja mehaanilisele koormusele ning mäluefekti.
Tavalise polüetüleeni molekuliahelad ei ole omavahel keemiliselt seotud, mistõttu saavad need üksteise suhtes suhteliselt vabalt liikuda. PE-Xa toru tootmisel ühendatakse need ahelad omavahel tugevaks kolmemõõtmeliseks võrgustikuks. Sellist protsessi nimetatakse ristseotuseks.
Tulemuseks on materjal, mis säilitab plasti painduvuse, kuid omandab samal ajal märkimisväärselt parema vastupidavuse kõrgele temperatuurile, rõhule ja mehaanilisele koormusele ning mäluefekti.
Uponori PE-Xa torud valmistatakse Engel-meetodil, mille töötas välja Saksa insener Thomas Engel juba 1960. aastatel. Selle meetodi puhul toimub molekulistruktuuride ristseostamine materjali sulafaasis, mis võimaldab saavutada väga ühtlase molekuliahela kogu toruseina ulatuses.
On oluline märkida, et PE-Xb ja PE-Xc on samuti ristseotud polüetüleenid, kuid teistsuguse ristsidemete moodustamismeetodi tõttu ei saavuta need üldjuhul PE-Xa-le omast ristseotuse ühtlust, mistõttu erinevad ka mõned materjaliomadused, näiteks painduvus ning nende kuju taastumisvõime on üldjuhul väiksem kui PE-Xa torul, mistõttu ei saa neis kasutada PE-Xa-le omast Q&E laiendusliitetehnoloogiat.
Molekulide ühtlane ristseotus (ristseotusaste ületab 70%) loob aluse PE-Xa toru tuntud omadustele ja töökindlusele.
On oluline märkida, et PE-Xb ja PE-Xc on samuti ristseotud polüetüleenid, kuid teistsuguse ristsidemete moodustamismeetodi tõttu ei saavuta need üldjuhul PE-Xa-le omast ristseotuse ühtlust, mistõttu erinevad ka mõned materjaliomadused, näiteks painduvus ning nende kuju taastumisvõime on üldjuhul väiksem kui PE-Xa torul, mistõttu ei saa neis kasutada PE-Xa-le omast Q&E laiendusliitetehnoloogiat.
Molekulide ühtlane ristseotus (ristseotusaste ületab 70%) loob aluse PE-Xa toru tuntud omadustele ja töökindlusele.
Ristseotuse mõju materjali omadustele
Ristseotust seostatakse sageli eelkõige temperatuuritaluvusega, kuid selle mõju on tegelikult palju laiem.
Ristseotud molekulstruktuur annab torule:
Ristseotud molekulstruktuur annab torule:
- suure vastupidavuse kõrgetel temperatuuridel;
- pikaajalise survetaluvuse;
- hea löögikindluse;
- painduvuse ka madalatel temperatuuridel;
- parema vastupidavuse külmumisest põhjustatud kahjustustele
Q&E liitetehnoloogia kasutab mäluefekti ära
Traditsioonilistes torusüsteemides saavutatakse ühenduse tihedus tavaliselt press-, keermes- või survemutriga liitmikega.Uponori Q&E ehk Quick & Easy liitetehnoloogia kasutab teistsugust põhimõtet.
Kõigepealt pannakse toru otsa rõngas, mille järel laiendatakse toru ja laiendusrõngast spetsiaalse tööriista abil. Seejärel sisestatakse liitmik torusse. Tänu PE-Xa mäluefektile hakkab toru taastama oma algseid mõõtmeid ning surub ennast tugevalt ümber liitmiku.
Kuna ristseotud polüetüleen püüab pidevalt naasta oma algsesse olekusse, säilib liitmiku ümber püsiv radiaalne surve ka aastate möödudes. See omadus on üks põhjus, miks PE-Xa laiendusliidet peetakse üheks töökindlamaks toruühenduseks.
Erinevalt paljudest traditsioonilistest press- ja surveliitmikest ei tekita PE-Xa laiendusliide torustikus märkimisväärset ristlõike vähenemist. Kuna Q&E liitmiku siseläbimõõt on peaaegu sama suur kui torul, ei põhjusta liide olulist voolutakistust. Tulemuseks on väike voolutakistus, väiksem rõhukadu ja parem süsteemi hüdrauliline efektiivsus.
PE-Xa vastupidavus külmumisolukordades
Põhjamaistes tingimustes on torustiku külmumiskindlus oluline nii projekteerijatele, paigaldajatele kui ka hooneomanikele.Mõistagi ei ole ükski torusüsteem projekteeritud selleks, et selles olev vesi külmuks. Torustik tuleb alati paigaldada nii, et külmumisoht oleks välistatud.
Praktikas võib siiski ette tulla olukordi, kus kütteseade veab alt ja torustik külmub.
Sellistes olukordades tuleb PE-Xa materjali elastsus hästi esile.
Kui vesi jäätub ja paisub, suudab PE-Xa toru tänu oma elastsusele selle mahu suurenemist kompenseerida, vähendades toru purunemise riski. Materjal võib ajutiselt deformeeruda, kuid pärast jää sulamist taastab see oma algsed mõõtmed, vähendades oluliselt kahjustuste riski võrreldes teiste torumaterjalidega.
Kuigi külmumist ei tohiks kunagi käsitleda normaalse tööolukorrana, annab PE-Xa süsteem sellistes erakorralistes olukordades väärtusliku lisavaru.
PE-Xa universaalsus tarbevee- ja küttesüsteemides
Tänapäevased PE-Xa süsteemid ei piirdu enam ainult ühe kasutusvaldkonnaga.Sama materjali kasutatakse edukalt:
- tarbevee torustikes;
- radiaatorküttes;
- põrandaküttes;
- jahutussüsteemides;
- renoveerimisobjektidel;
- uusehitistes.
Vastavalt näiteks standardile EN ISO 15875 on PE-Xa torusüsteemid ette nähtud kasutamiseks nii sooja tarbevee kui ka erinevate küttesüsteemide rakendustes. Torude kasutusklassid ja projekteeritud tööiga võimaldavad süsteemidel töötada aastakümneid ka kõrgenenud temperatuuride juures.
Standardite kohaselt on PE-X torusüsteemide eeldatav kasutusiga vähemalt 50 aastat ettenähtud temperatuuride ja rõhkude juures.
See universaalsus lihtsustab nii projekteerimist kui ka paigaldust ning võimaldab kasutada ühtset süsteemiloogikat kogu hoones.
PE-Xa eelised ei kasutata ainult hoonesisestes paigaldistes.
Sama tehnoloogiat kasutatakse ka Uponori Ecoflex eelisoleeritud torustikes, mis on mõeldud soojusenergia ja tarbevee transportimiseks hoonete vahel mis paigaldatakse maapinda.
Ecoflex süsteeme kasutatakse näiteks:
Ehitusvaldkonnas sünnib igal aastal uusi materjale ja tehnoloogiaid. Ometi on mõned lahendused püsinud aastakümneid põhjusel, et need täidavad oma ülesannet erakordselt hästi.
PE-Xa toru edu ei põhine üksnes painduvusel või lihtsal paigaldusel. Selle keskmes on ristseotud molekulstruktuur, mis annab materjalile omadused, mida tavalisel plasttorul ei ole.
Ristseotud molekulstruktuurist tulenev taastumisvõime, vastupidavus temperatuurimuutustele, töökindlad laiendusliited ja pikk kasutusiga moodustavad terviku, millele on rajatud miljonid vee- ja küttesüsteemid üle maailma.
Järgmises artiklis vaatleme lähemalt, kuidas PE-Xa torud ja Uponori Q&E liitmikud toimivad tarbevee- ja küttesüsteemides ning milliseid eeliseid annavad need nii paigaldajale, projekteerijale kui ka hoone omanikule.
Standardite kohaselt on PE-X torusüsteemide eeldatav kasutusiga vähemalt 50 aastat ettenähtud temperatuuride ja rõhkude juures.
See universaalsus lihtsustab nii projekteerimist kui ka paigaldust ning võimaldab kasutada ühtset süsteemiloogikat kogu hoones.
PE-Xa tehnoloogia kasutamine maa-alustes torustikes
PE-Xa eelised ei kasutata ainult hoonesisestes paigaldistes.Sama tehnoloogiat kasutatakse ka Uponori Ecoflex eelisoleeritud torustikes, mis on mõeldud soojusenergia ja tarbevee transportimiseks hoonete vahel mis paigaldatakse maapinda.
Ecoflex süsteeme kasutatakse näiteks:
- eramute abihoonete ühendamisel;
- katlamajade ja peahoonete vahel;
- põllumajandus- ja tootmishoonetes;
- lokaalsetes küttevõrkudes;
- maa-alustes veetorustikes.
PE-Xa jätkuv roll kaasaegsetes torustikusüsteemides
Ehitusvaldkonnas sünnib igal aastal uusi materjale ja tehnoloogiaid. Ometi on mõned lahendused püsinud aastakümneid põhjusel, et need täidavad oma ülesannet erakordselt hästi.PE-Xa toru edu ei põhine üksnes painduvusel või lihtsal paigaldusel. Selle keskmes on ristseotud molekulstruktuur, mis annab materjalile omadused, mida tavalisel plasttorul ei ole.
Ristseotud molekulstruktuurist tulenev taastumisvõime, vastupidavus temperatuurimuutustele, töökindlad laiendusliited ja pikk kasutusiga moodustavad terviku, millele on rajatud miljonid vee- ja küttesüsteemid üle maailma.
Järgmises artiklis vaatleme lähemalt, kuidas PE-Xa torud ja Uponori Q&E liitmikud toimivad tarbevee- ja küttesüsteemides ning milliseid eeliseid annavad need nii paigaldajale, projekteerijale kui ka hoone omanikule.
