Suunnittelu Reno Port -tekniikkakaseteilla

Reno Port - talotekniikkakasetti tekee suunnittelusta turvallista ja vaivatonta

Reno Port - talotekniikkakasetti on kerrostalojen linjasaneeraukseen tarkoitettu LVIS-reititysjärjestelmä. Talotekniikkakasetti säästää merkittävästi remontin läpimenoaikaa ja kustannuksia. Reno Port -talotekniikkkasetti tekee suunnittelijoiden työstä myös turvallista ja vaivatonta.

Työ nopeutuu merkittävästi ArchiCADille kehitettyjen GDL-objektien ja AutoCADin dwg-blokien ansiosta. Nämä mahdollistavat risteämistarkastelun jo suunnittelupöydällä ja helpottavat tilavarausten sekä visualisointien tekoa. Reno Portin avulla saat tarkat tiedot putkien liitäntäkohdista ja tuotteen toiminnasta suunnitellussa ympäristössään.

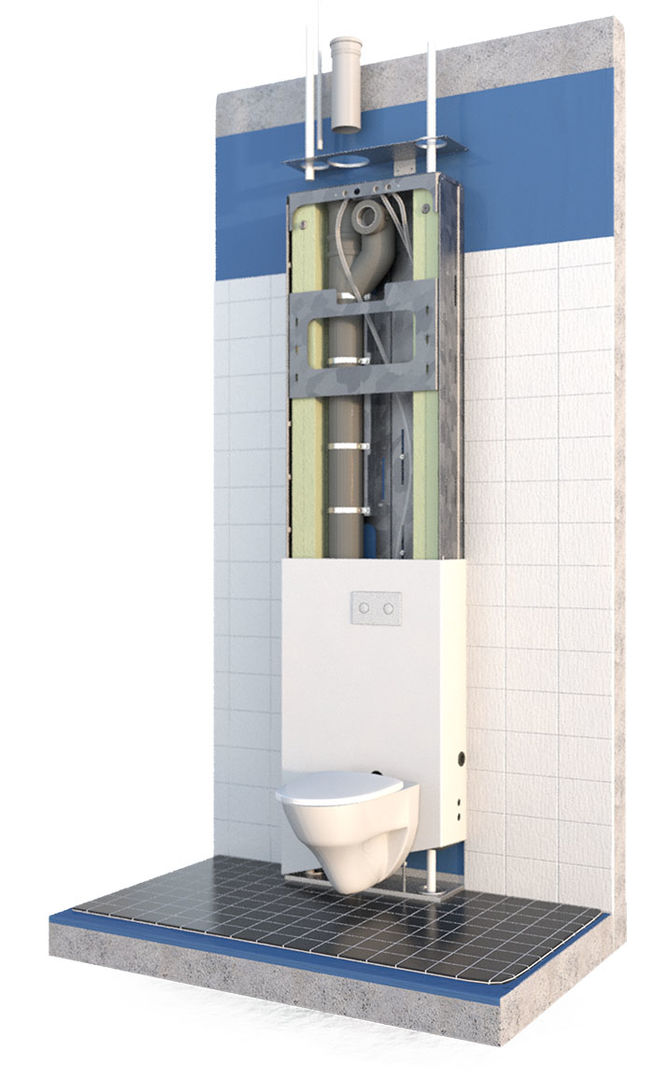

Reno Port sisältää LVI-suunnitelman mukaisesti mitoitetut Uponor-komposiittiputket eristettynä valmiiksi haaroitettuna alakattoon. Talotekniikkakasetin pystyviemäri on ääntä vaimentava Uponor Decibel, joka lisä-äänieristeineen täyttää rakennusmääräysten vaatimukset. Seinä-WC on varustettu mekaanisesti yksinkertaisella ja luotettavalla pneumaattisella huuhtelunapilla. Lämpöjohto- ja sähkönousut voidaan toteuttaa laajennusosalla tai käyttää Uponor suihkukulmamoduulia. Uponor Reno Port sisältää tarvittaessa myös vesi- ja viemäriliitännät viereen asennettavaa pesuallasta varten.

Reno Port - talotekniikkakasetti on valittavissa oikea- tai vasenkätisenä sekä keskitettynä versiona riippuen kasetin paikasta kylpyhuoneessa. Kasetin mitat ovat aina samat riippumatta versiosta. Kasetti voidaan asentaa joko keskelle seinää tai huoneen kulmaan. Kun kasetti asennetaan kulmaan, jää wc-istuimen keskeltä viereiseen seinään 400 mm tyhjä tila.

Reno Port -talotekniikkakasetti on myös turvallista suunnitella, sillä se täyttää LVI-järjestelmille asetetut rakennusvaatimukset äänitasojen ja palomääräysten osalta. Kerrosten välillä kasettien vesijohdot liitetään RTM-liittimillä. Nämä mahdollistavat yksinkertaisen ja luotettavan liitoksen ilman työkaluja. Putkiläpiviennit toteutetaan VTT:n testaamalla läpivientikappaleella, joka on helppo ja turvallinen liittää muuhun vesieristykseen.
Uponor Reno Port -talotekniikkakasetilla saneeraus etenee nopeasti ja sujuvasti.
Reno Port -talotekniikkakasetti, ArchiCAD GDL-objekti, versio 2.3 / 2016-11

Reno Port -talotekniikkakasetti, ArchiCAD GDL-objekti, versio 2.3 / 2016-11

Uponor Reno Port -talotekniikkakasetin GDL-objekti, tuotekonfiguraattori ArchiCAD versioon 19

Reno Port -talotekniikkakasetti tuotekortti

Reno Port -talotekniikkakasetti tuotekortti

Tekninen tuotekortti ammattilaisille

PDF 399 KB
Mittapiirustus: Uponor Reno Port -talotekniikkakasetti

Mittapiirustus: Uponor Reno Port -talotekniikkakasetti

Mittapiirustus suunnittelijoille

PDF 231 KB
Palokatkot, Uponor Reno Port -talotekniikkakasetti

Palokatkot, Uponor Reno Port -talotekniikkakasetti

Läpivientien rakennekuvat suunnittelijoille

PDF 1 MB

Autamme järjestelmän suunnittelussa ilmaiseksi.

Kohteen tarpeista riippuen asiantuntijamme auttavat löytämään optimaalisimman ratkaisun.

Ota yhteyttä!

Ammattirakentamisen projektipalvelu
