Suunnittelu talotekniikkaelementeillä

Riser Port -talotekniikkahormin suunnittelet helposti ja luotettavasti

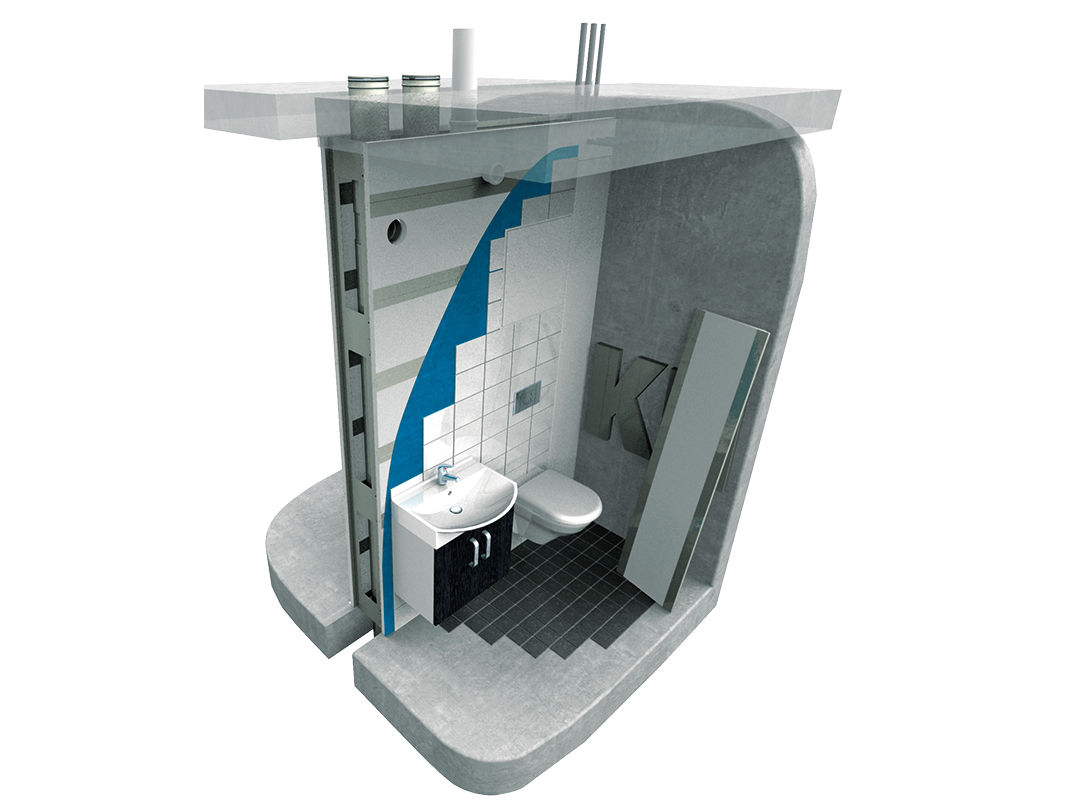

Uponorin Riser Port on muuntojoustava, vuototurvallinen ja helposti huollettava LVIS-reititysjärjestelmä, joka sopii monenlaisiin kohteisiin. Tekniikkahormin moduuleilla voidaan reitittää kaikki talotekniset ratkaisut, kuten ilmanvaihto, viemäröinti ja käyttövesi. Moduulit soveltuvat sekä uudisrakentamiseen että 1960–90-luvun tyyppikerrostalojen talotekniikan uusimiseen olemassa olevan hormiston paikalle.

Riser Port -talotekniikkahormi nopeuttaa arkkitehdin ja LVI-suunnittelijan työtä ArchiCADille kehitettyjen GDL-objektien ja AutoCADin dwg-blokien ansiosta. Nämä helpottavat tilavarausten ja visualisointien tekoa sekä kertovat tarkat tiedot putkien liitäntäkohdista ja tuotteen toiminnasta suunnitellussa ympäristössään. Kohteeseen räätälöitävä Riser Port mahdollistaa siis putkien risteämistarkastelun jo suunnittelupöydällä. Talotekniikkahormi säästää tilaa 50-75% betonista valettavaan hormiin verrattuna ja se toimitetaan työmaalle esikasattuina, kytkentävalmiina elementteinä.
Riser Portin moduulimallinnus - Uponor

Modulaariset hormiratkaisut

Moduulit sisältävät tarvittavat palo- ja äänieristekomponentit, joilla jokainen nousuputki ja kanava on eristetty omaksi palo-osastokseen.

Järjestelmän moduuleita on kolmea päämittaa:

  • M24–240mm
  • M32–320mm
  • M54–540mm

Näihin kolmeen moduulimittaan on mahdollista toimittaa talotekniikkaa lukemattomilla eri tavoilla.

Riser Port -talotekniikkahormi linjasaneerauksessa

Riser Port -talotekniikkahormi linjasaneerauksessa

Esimerkkitoteutus tekniikkahormiratkaisulla tehdystä linjasaneerauksesta

PDF 3 MB
Riser Port -talotekniikkaelementtien suunnitteluopas

Riser Port -talotekniikkaelementtien suunnitteluopas

Lataa tästä Riser Port -talotekniikkaelementtien suunnitteluopas

PDF 7 MB
Riser Port -talotekniikkahormin Archicad 19 GDL -objekti

Riser Port -talotekniikkahormin Archicad 19 GDL -objekti

GDL-objekti

Riser Port -talotekniikkahormin Autocad DWG-blockit

Riser Port -talotekniikkahormin Autocad DWG-blockit

CAD-kuva

Autamme järjestelmän suunnittelussa ilmaiseksi.

Kohteen tarpeista riippuen asiantuntijamme auttavat löytämään optimaalisimman ratkaisun.
