Uponor
Etude de cas

IKEA, Rothenburg, Switzerland

IKEA

Connaissance du projet

Rothenburg, Switzerland
Bâtiment public
Solutions de chauffage et de rafraîchissement
Complèment: 2011

Implication d'Uponor

18.000 m²

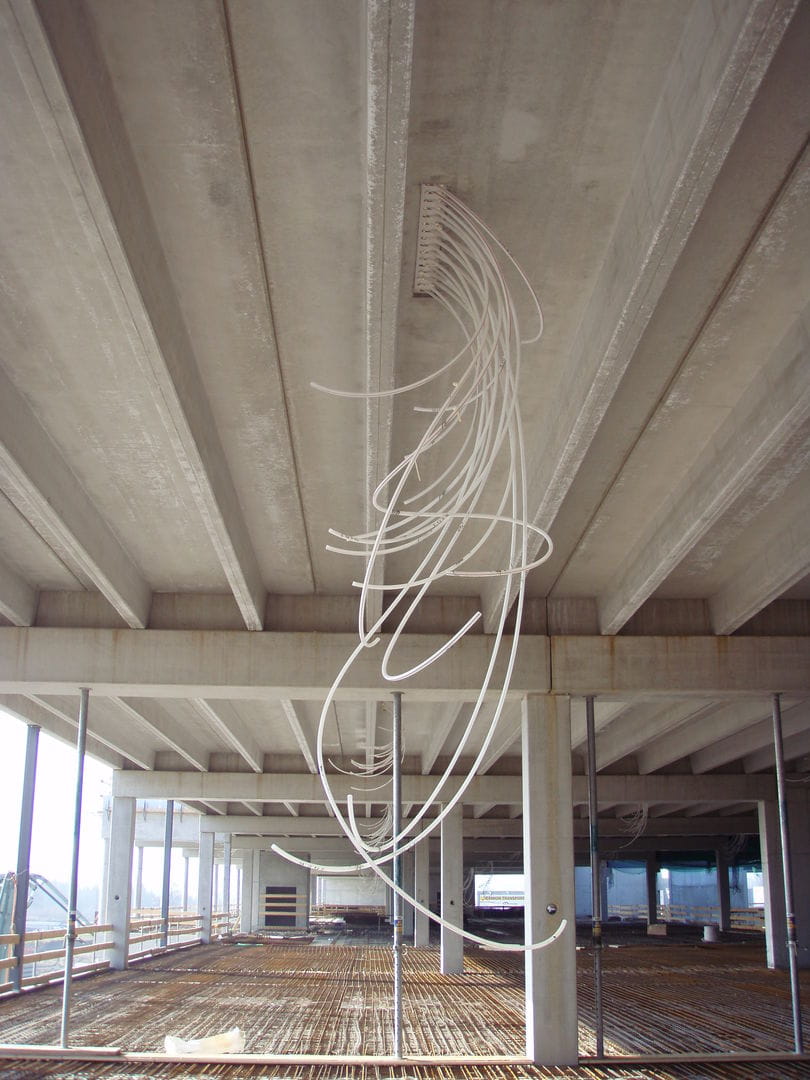

Pour cela, Uponor a installé sur demande de l'artisan technique de Cofely AG, Kriens, 96.600 m de tuyau PE-Xa dans les dimensions 20 x 2,3 mm. Les tuyaux ont été fixés avec une distance de pose de 15 cm sur le renfort installé par le client. De plus, les artisans techniques ont fixés les tuyaux PE-Xa avec des barres de serrage Uponor. Ainsi, les tuyaux ont pu être rapidement posés et les travaux successifs ont été engagés directement après. Enfin, la structure a été coulée dans du béton.

En comparaison des installations conventionnelles de climatisation, Uponor TABS permet d'économiser jusqu'à 50 pour cent des frais d'investissement et d'exploitation. Des chauffages gênants ne sont pas nécessaires pour cela. De plus, les composants ne nécessitent presque aucune maintenance.

Dans le magasin d'ameublement IKEA à Rothenburg, Uponor TABS chauffe et refroidit sans courant d'air et efficacement. Par les tuyaux, de l'eau chaude ou de l'eau froide coule et transmet la chaleur ou le froid au plafond en béton. Pour refroidir, les plafonds absorbent la chaleur qui survient pendant la journée. Pendant la nuit, l'eau circulante transmet cette chaleur. Ainsi, les pièces sont refroidies et les variations indésirables de température en raison de charges internes ou externes sont évitées. La chaleur ou le froid accumulé dans les plafonds des étages est transmis dans la pièce en grande partie par  rayonnement et en plus, de manière proportionnelle, par convection.

L'avantage : En raison des grandes surfaces activées, l'activation des composants permet une transmission et une absorption efficaces de la chaleur même à des températures basses de démarrage. Chez IKEA Rothenburg, TABS chauffe avec une température de 30°C avec un reflux de 26°C et refroidit avec une température de  démarrage de 19°C et un reflux de 23°C. Ainsi, TABS atteint une puissance de chauffage d'environ 35 W/m² et une puissance de refroidissement d'environ 40 W/m².

IKEA

ikea_rothenburg_1

Information du projet

Information du projet

Adresse
Wahligenstrasse 6
Pays
Switzerland
Site internet
http://www.ikea.com/ch/de/store/rothenburg/?cid=ch|ps|branded|brand|go|ikea_rothenburg|de|search
Complèment
2011
Type de projet
Rénovation
Type de construction
Bâtiment public
Gammes de produit
Uponor Contec

Partenaires

Partenaires

Maître d'ouvrage:
IKEA Supply AG, Grüssenweg 15, 4133 Pratteln, Switzerland

Installateur:
Cofely AG, Schweighofstrasse 14, 6010 Kriens, Switzerland

Projeteur:
Haustec Engineering AG, Güterstraße 5, 3072 Ostermundingen, Switzerland
