Uponor Combi Port M-Hybrid toplinska podstanica HP

- Tip za dizalice topline za indirektnu pripremu potrošne tople vode u mrežama visoke električne snage s električnim grijačem od 400V i direktnim priključcima za grijanje stanova za niskotemperaturne sustave dizalica topline.
- Kratice:
- 400V – odgovarajući napon električne mreže za električni grijač 400V u primjeni potrošne tople vode
- 15,18 – pokazatelj kapaciteta potrošne tople vode (l/min) pri miješanju na 38 °C
- St – izmjenjivač topline od nehrđajućeg čelika bez obojenih metala za pripremu potrošne tople vode
- 13H2 – instalirana snaga 13 kW za ~53 °C temperature potrošne tople vode pri 10 l/min (ili ~15 l/min kada se miješa na 38 °C)
- 21H3 – instalirana snaga 21 kW za ~60 °C temperature potrošne tople vode pri 10 l/min (ili ~18 l/min kada se miješa na 38 °C)
- DI – primarni regulator diferencijalnog tlaka na ulazu toplinske podstanice
- DH – sekundarni regulator diferencijalnog tlaka na liniji kruga grijanja
- BP – funkcija predgrijavanja dovodnih vodova
- HA – prigušivač udarnih valova na strani potrošne tople vode
- FR – sakupljač nečistoća na povratnoj liniji sekundarnog grijanja

Detalji o proizvodu

1135556 / - / -

Uponor Combi Port M-Hybrid toplinska podstanica HP 400V 15 ST 13H2 DH BP HA FR

1135557 / - / -

Uponor Combi Port M-Hybrid toplinska podstanica HP 400V 18 ST 21H3 DH BP HA FR

1135570 / - / -

Uponor Combi Port M-Hybrid toplinska podstanica HP 400V 15 ST 13H2 DI DH BP HA FR

1135571 / - / -

Uponor Combi Port M-Hybrid toplinska podstanica HP 400V 18 ST 21H3 DI DH BP HA FR

Dokumenti

Technical manual

Brzi vodič

3 KB1146115

Brzi vodič Combi Port M-Hybrid (1146115)

Tehničke informacije

12 KB1094902

Tehničke informacije Combi Port and Aqua Port (1094902)

Općenito

Projektanti

- podstanica je potpuno montirana ispitana na tlak
- stezaljke za cijevi su od plastike zvučnu zaštitu i toplinsku separaciju
- DVGW certificirani PM ventil s patentiranom tehnologijom trostrukog brtvljenja
- toplinska izolacija na cijevima za dovod
- termostatski bypass ventil
- uključuje električni grijač za potrošnu toplu vodu
- mjesto za kalorimetar 110 mm x3/4"
- mjesto za vodomjer 110 mm x3/4"
- ventili za odzračivanje i pražnjenje
- hvatač nečistoća za hladnu vodu 0,5 mm
- hvatač nečistoća za primarni dovod grijanja 0,5 mm
- mogućnost spajanja (označena) za električno uzemljenje
- maks. radni tlak grijanja: PN10
- maks. radni tlak sanitarne vode: PN10
- maks. radna temperatura primarnog kruga: 85 °C
- maks. radna temperatura kruga za potrošnu toplu vodu: 60 °C
- maks. diferencijalni tlak primarnog grijanja: 2,5 bara
- min. tlak sanitarne vode: 2,0 bar
- materijal armature za sanitarnu vodu: CW617N
- materijal armature za grijanje: CW617N, CW614N
- materijal cijevi: nehrđajući čelik 1,4401

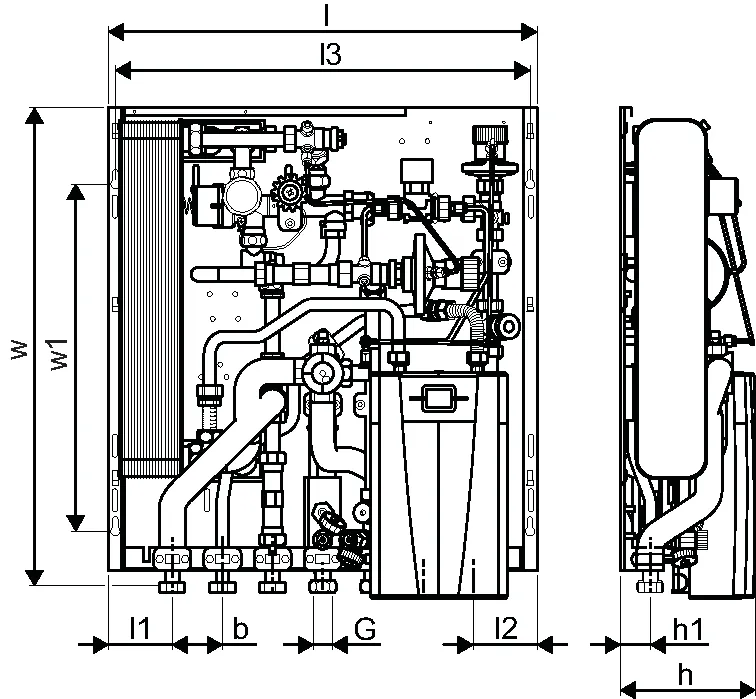

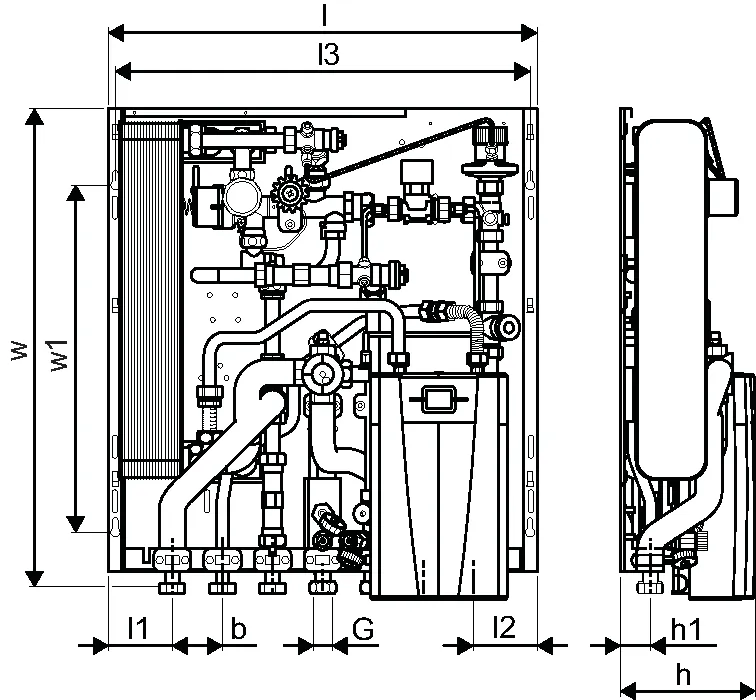

- dimenzije: Š/V/D 555,5 x 618 x 174 mm

Primjena

- decentralizirana trenutna priprema potrošne tople vode
- sustavi podnog grijanja
- sustavi dizalica topline s niskim temperaturama primarnog kruga grijanja
