Uponor Thermatop M

- cijevni registar od Uni Pipe PLUS cijevi dimenzija 16x2,0 mm sa 10 cijevi u nizu i do 37,3 m cijevi po m² modula
- za montažu na podkonstrukciju spuštenog stropa sa CD profilima (27/60) s međusobnim razmakom 333 mm
- cijev je 100% otporna na difuziju u skladu sa normom DIN 4726
- kapacitet hlađenja prema normi EN 14240 (8K): do 67 W/m²
- kapacitet grijanja prema normi EN 14037 (15K): do 105 W/m²
- apsorpcija zvuka prema normi DIN EN ISO 354 s αw između 0,60 i 0,65
- vrijednosti kapaciteta i akustike ovise o vrsti gipsane ploče kojom se strop zatvara

Detalji o proizvodu

1090933 / - / -

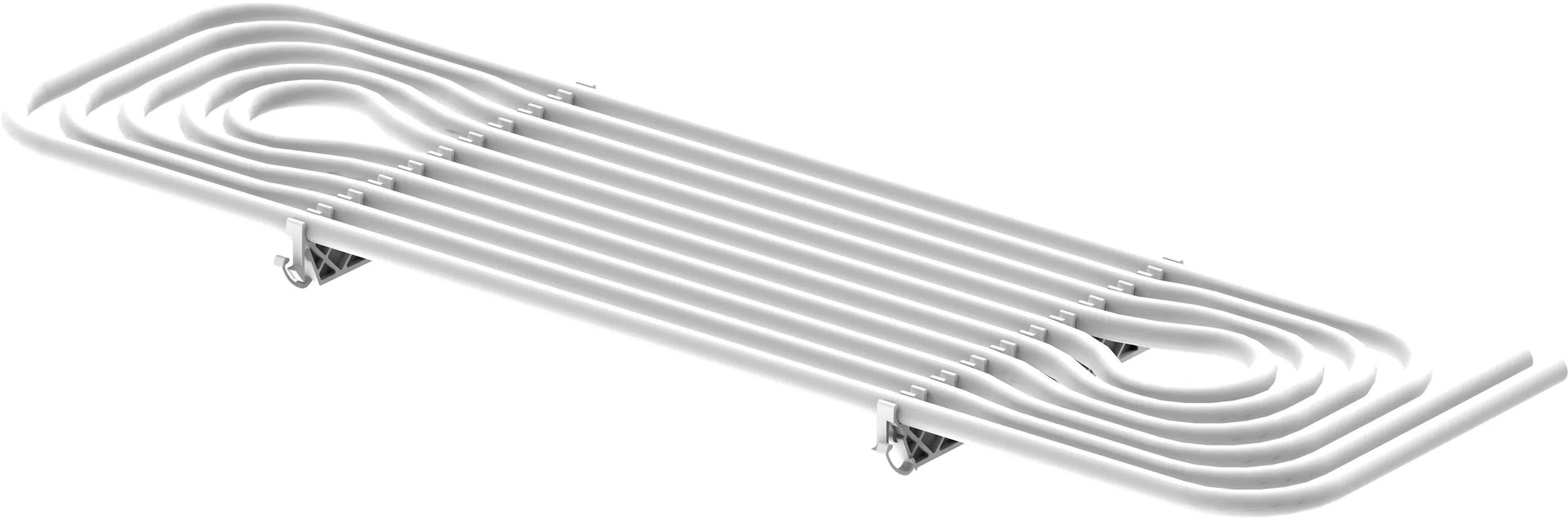

Uponor Thermatop M 950x277mm

1090934 / - / -

Uponor Thermatop M 1350X277mm

1090935 / - / -

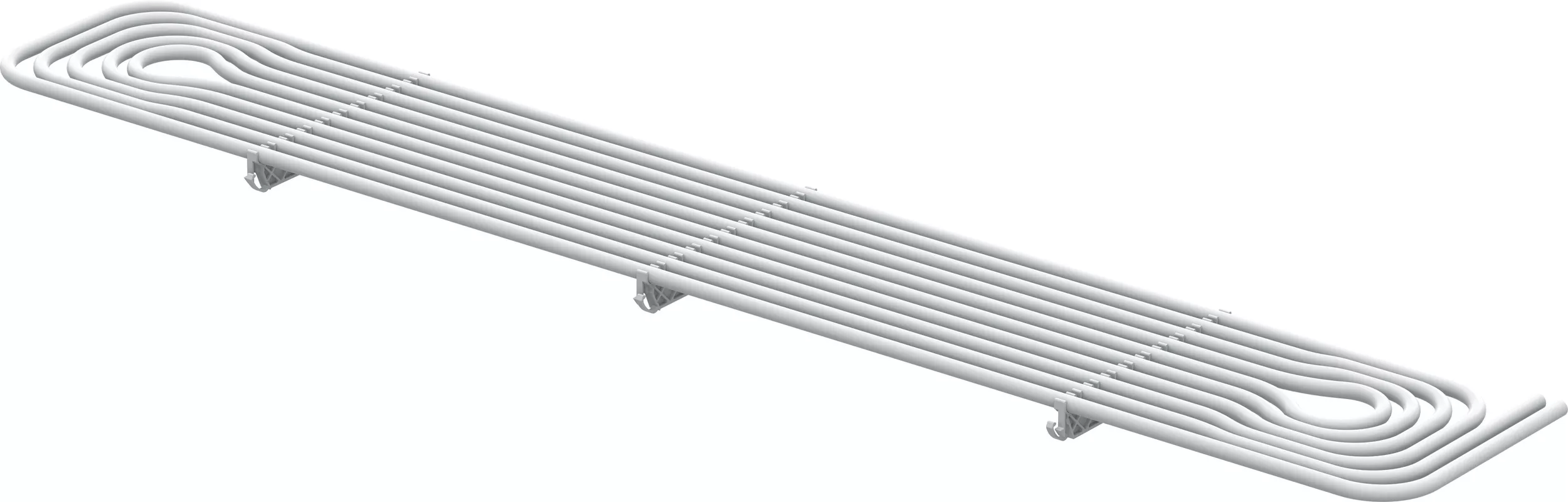

Uponor Thermatop M 1750X277mm

1090936 / - / -

Uponor Thermatop M 2150X277mm

1090937 / - / -

Uponor Thermatop M 2550x277mm

Dokumenti

Technical manual
Environmental Product Declaration (EPD)

Priručnik za postavljanje

2 KB1187729

Priručnik za postavljanje Thermatop M (1187729)

Tehničke informacije

3 KB1187713

Tehničke informacije Thermatop M (1187713)

Priručnik za postavljanje

2 KB1092964

Priručnik za postavljanje Thermatop M (1092964)

Environmental Product Declaration (EPD)

647 B0000121837

Thermatop

Općenito

Projektanti

- Emiter je izrađen od Uni Pipe PLUS cijevi dimenzije 16 x 2,0 mm s 10 redova i do 37,3 m po m² modula.
- Cijev je 100 % otporna na difuziju sukladno DIN 4726.
- Kapacitet hlađenja sukladno EN 14240 (8K): do 67 W/m²
- Kapacitet grijanja sukladno EN 14037 (15K) do 105 W/m².
- Zvučna izolacija sukladno DIN EN ISO 354: αw između 0,60 i 0,65
- Kapacitet i akustika ovise o gipskartonskoj ploči.
