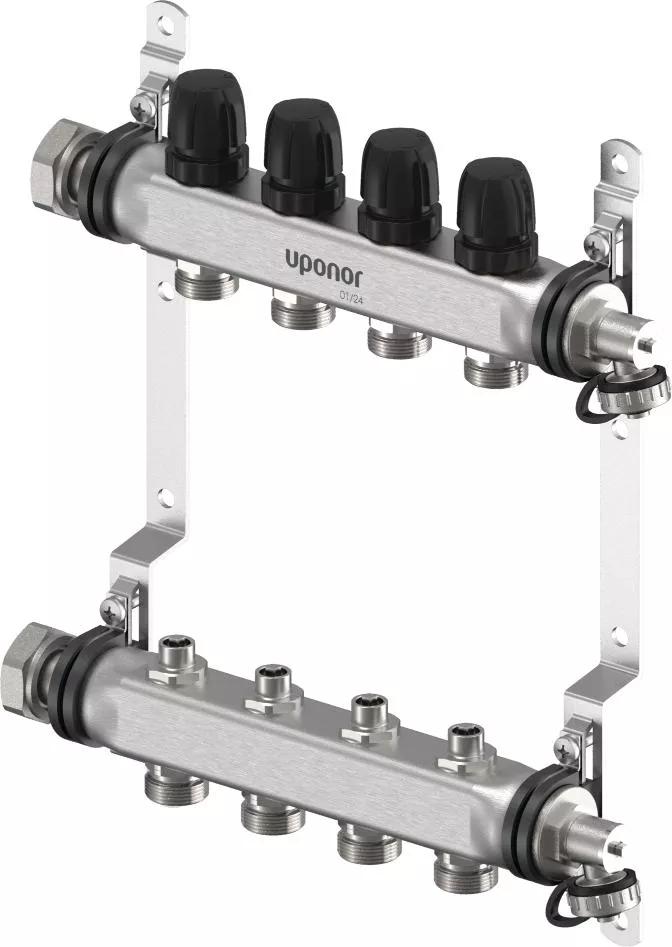

GF Uponor Vario S razdjelnik
- polaz s ventilima sa zapornim ventilima za balansiranje i zatvaranje- Povrat s ventilima za zatvaranje i kapama
Detalji o proizvodu

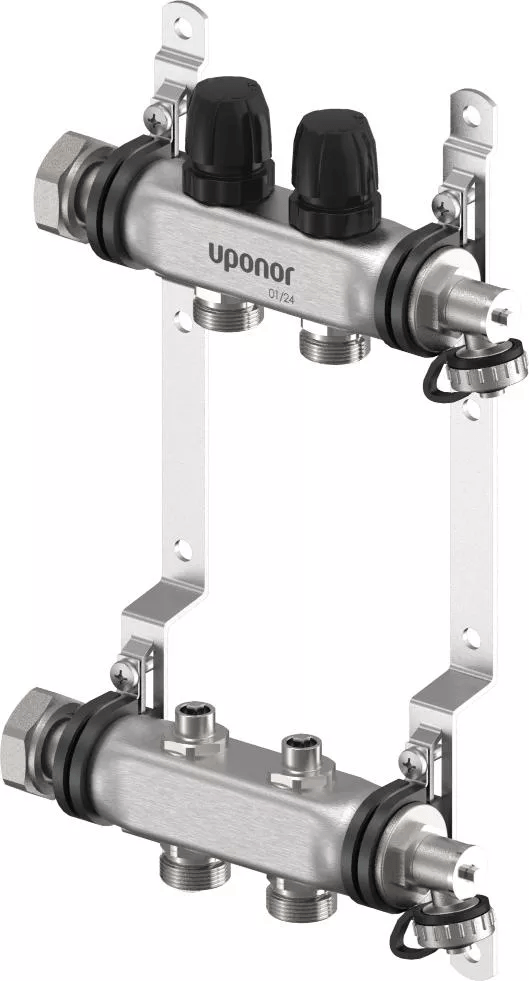

1140863 / - / -

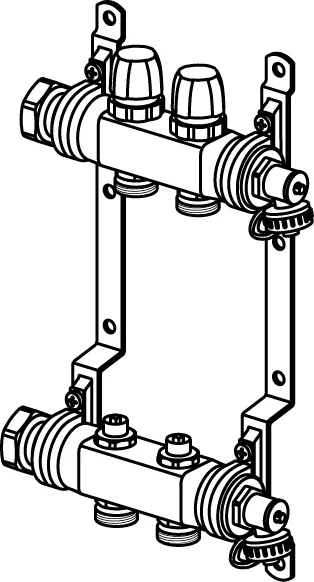

GF Uponor Vario S razdjelnik 2xG3/4 Euro - G1

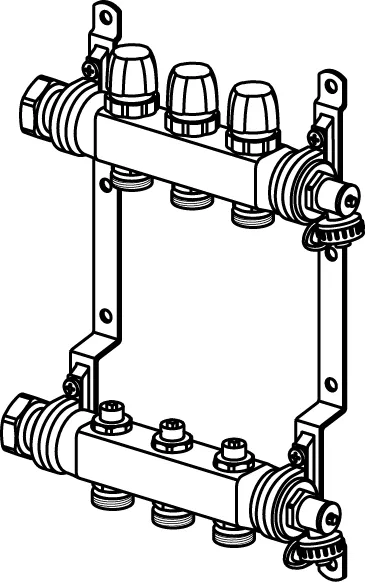

1140864 / - / -

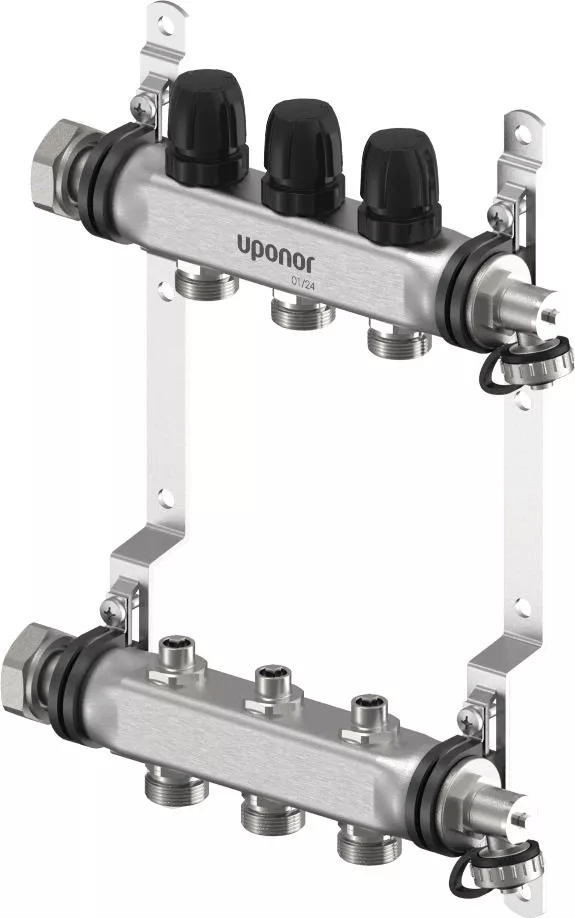

GF Uponor Vario S razdjelnik 3xG3/4 Euro - G1

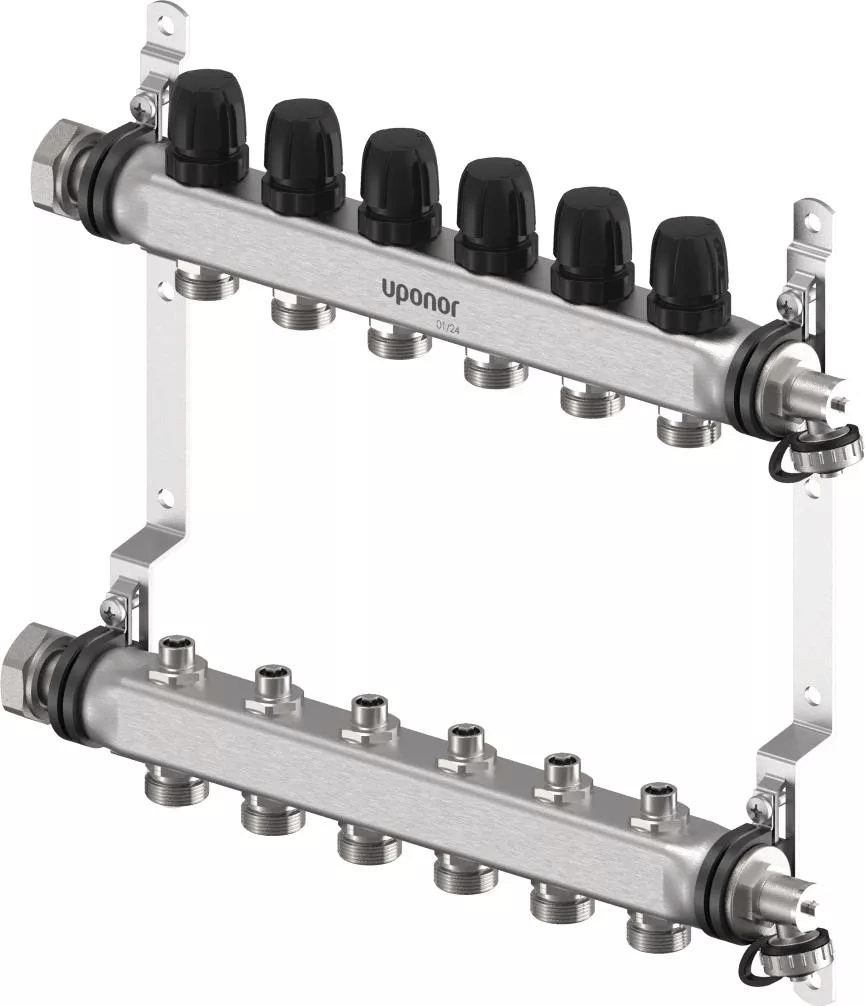

1140867 / - / -
GF Uponor Vario S razdjelnik 6xG3/4 Euro - G1

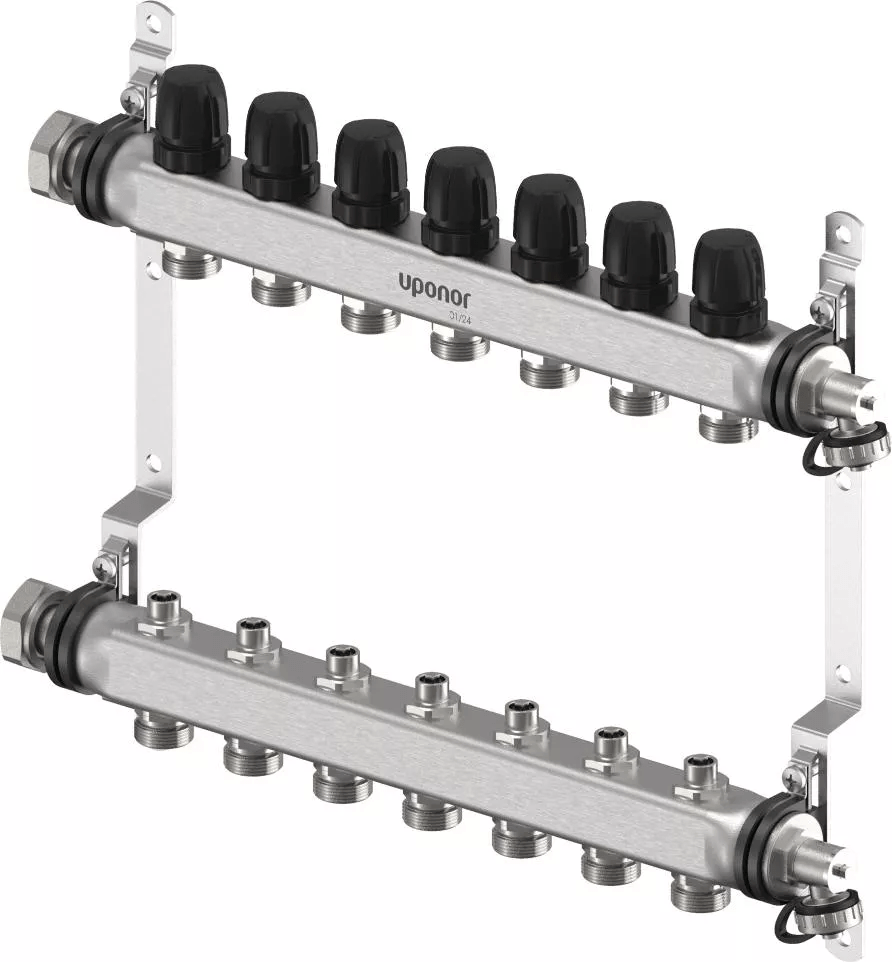

1140868 / - / -

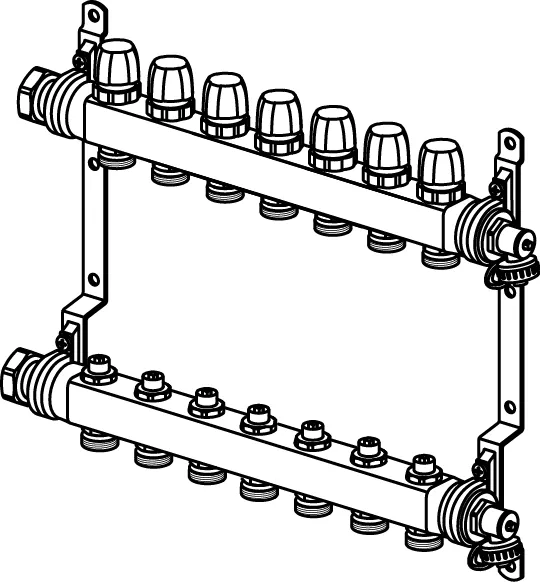

GF Uponor Vario S razdjelnik 7xG3/4 Euro - G1

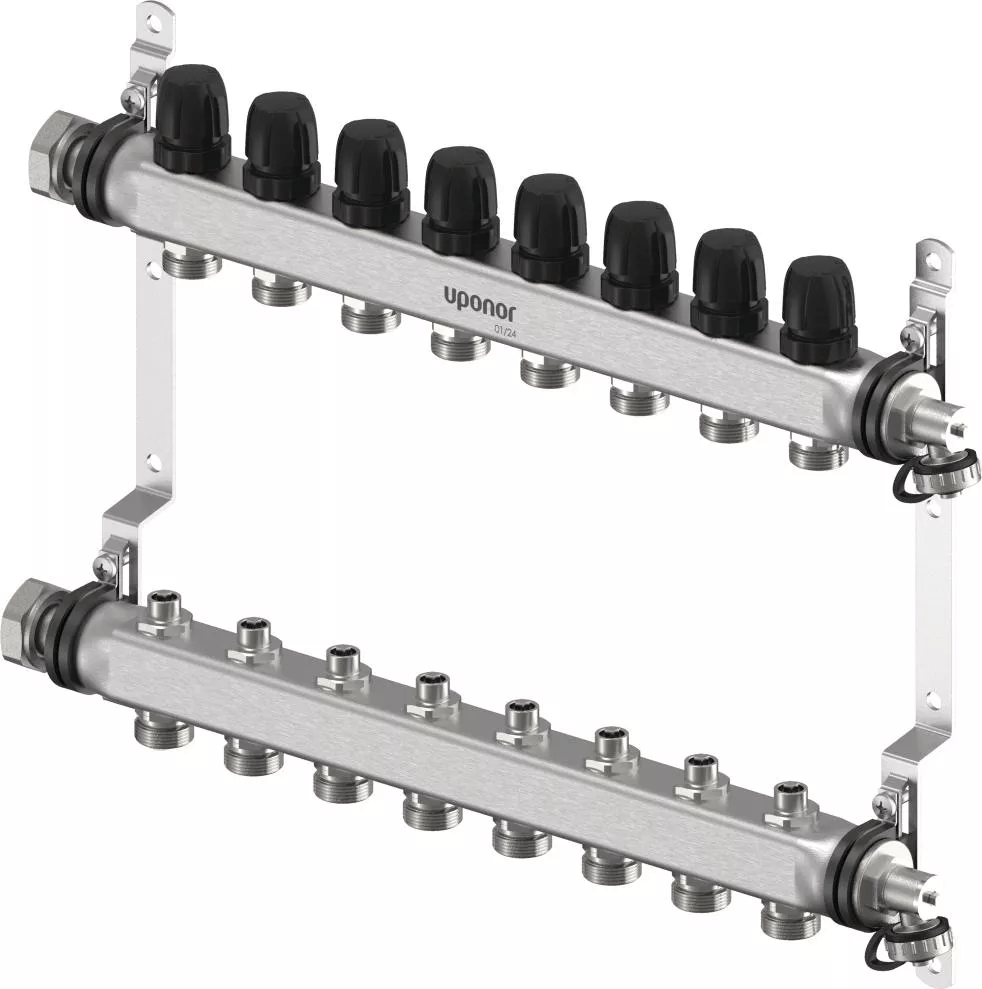

1140869 / - / -

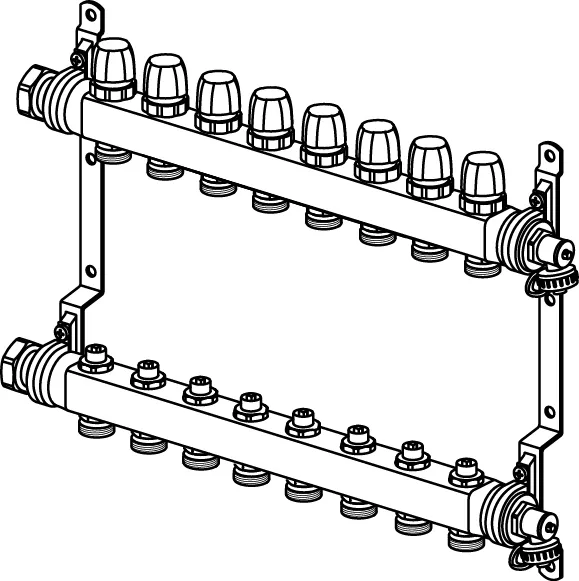

GF Uponor Vario S razdjelnik 8xG3/4 Euro - G1

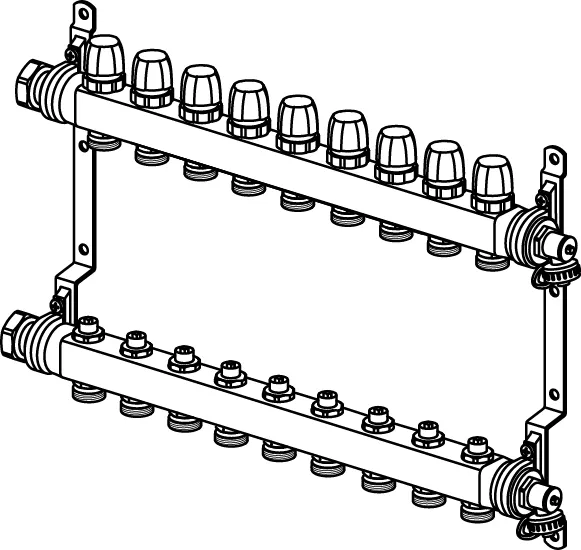

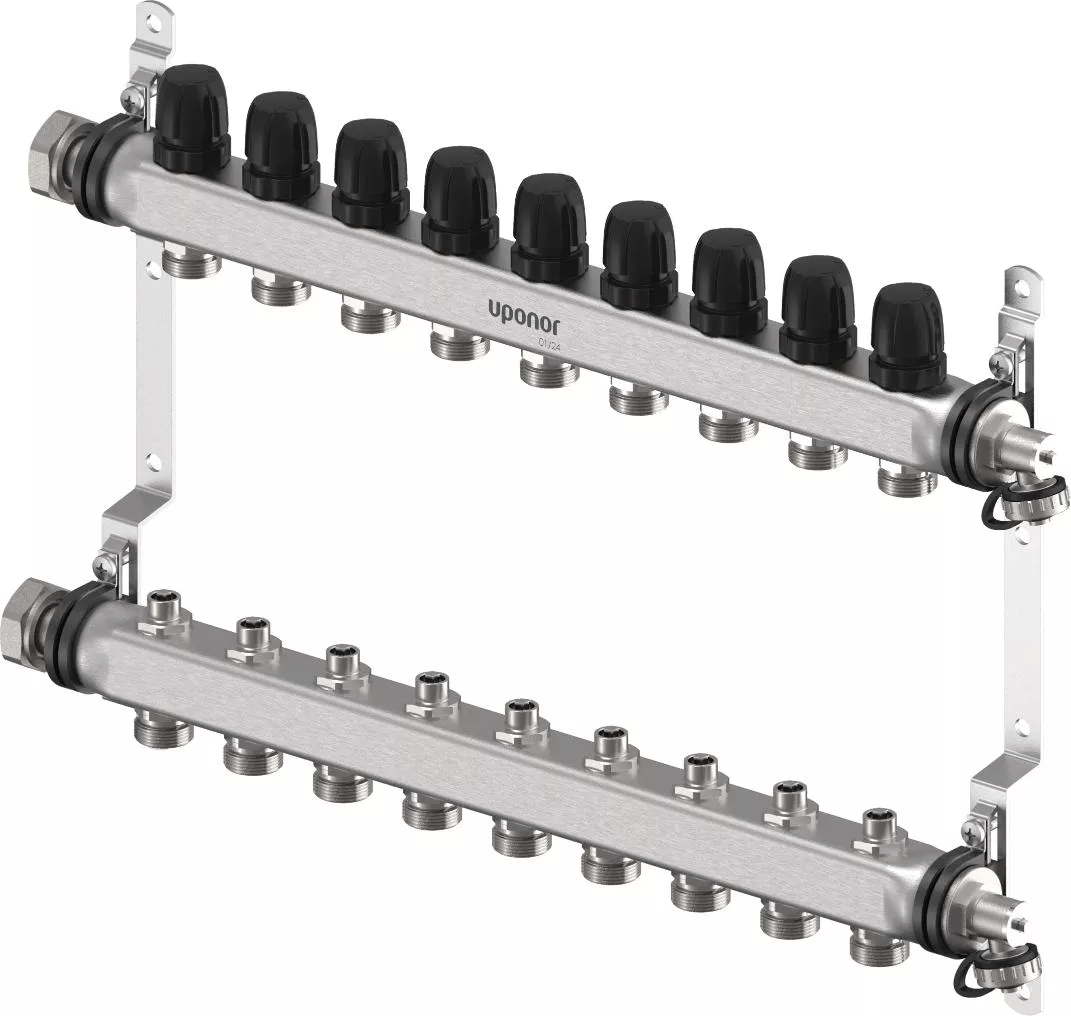

1140870 / - / -
GF Uponor Vario S razdjelnik 9xG3/4 Euro - G1

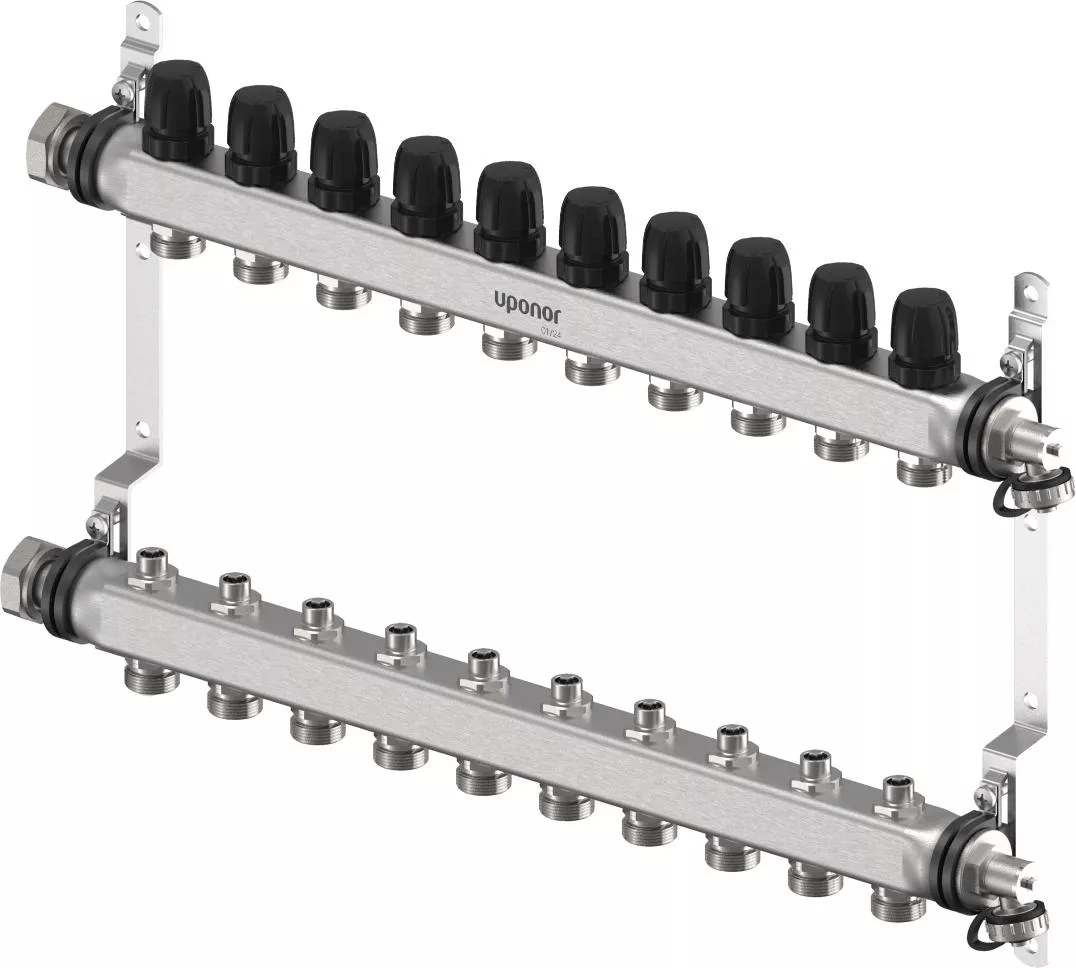

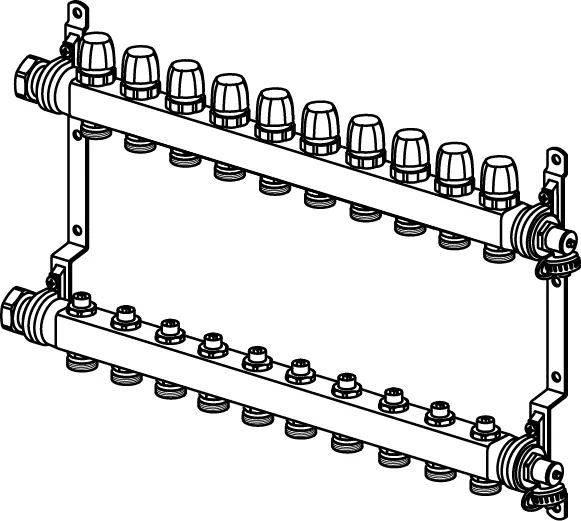

1140871 / - / -
GF Uponor Vario S razdjelnik 10xG3/4 Euro - G1
1140872 / - / -

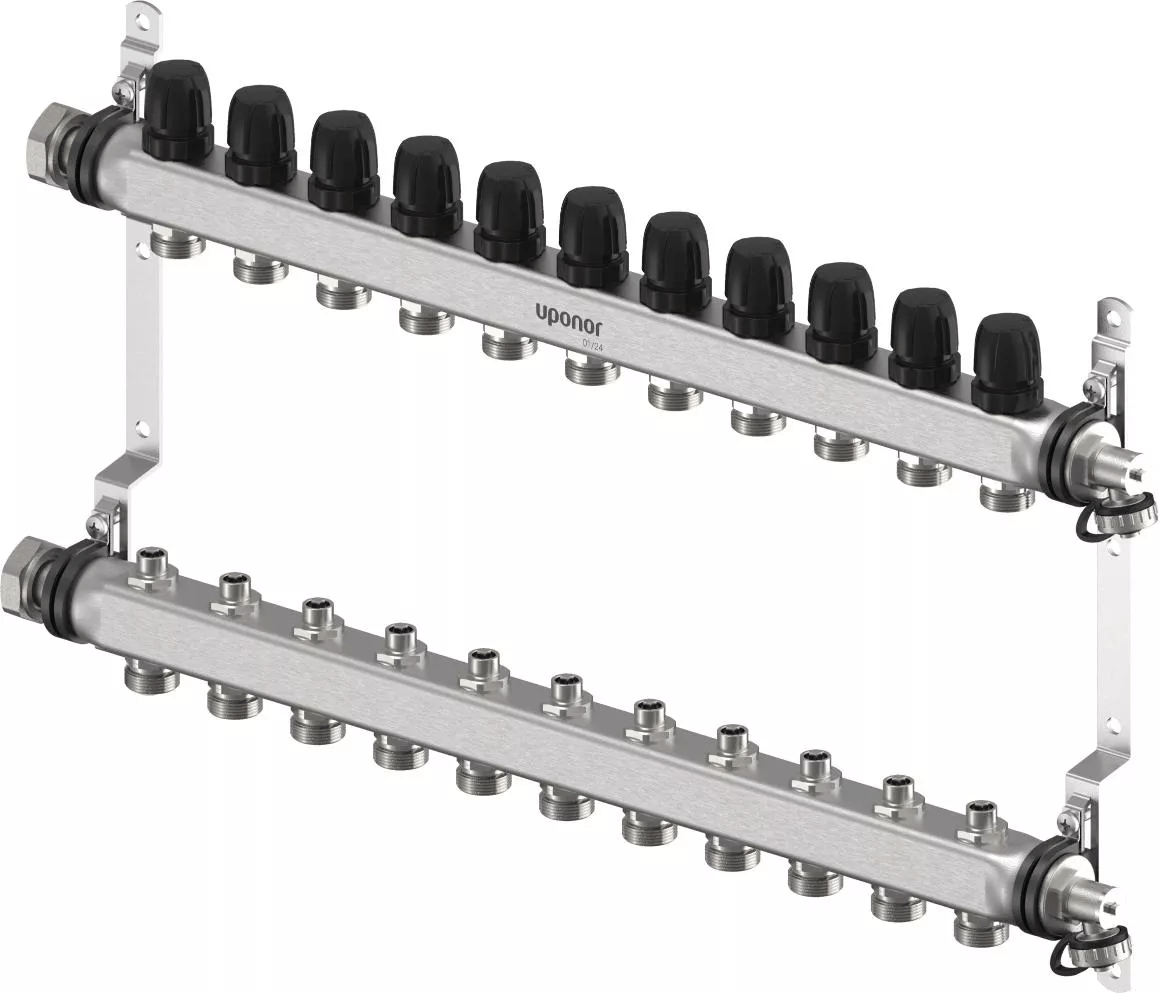

GF Uponor Vario S razdjelnik 11xG3/4 Euro - G1

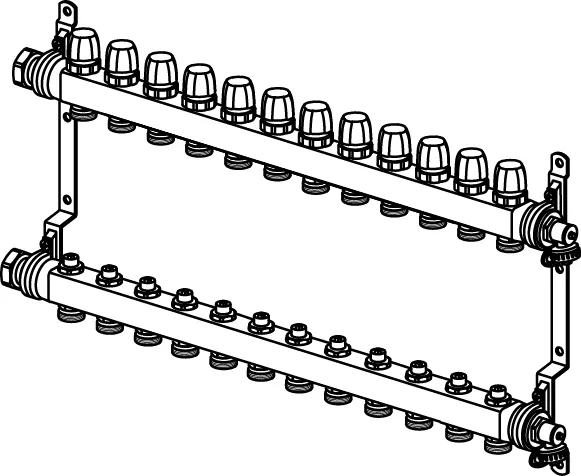

1140873 / - / -
GF Uponor Vario S razdjelnik 12xG3/4 Euro - G1

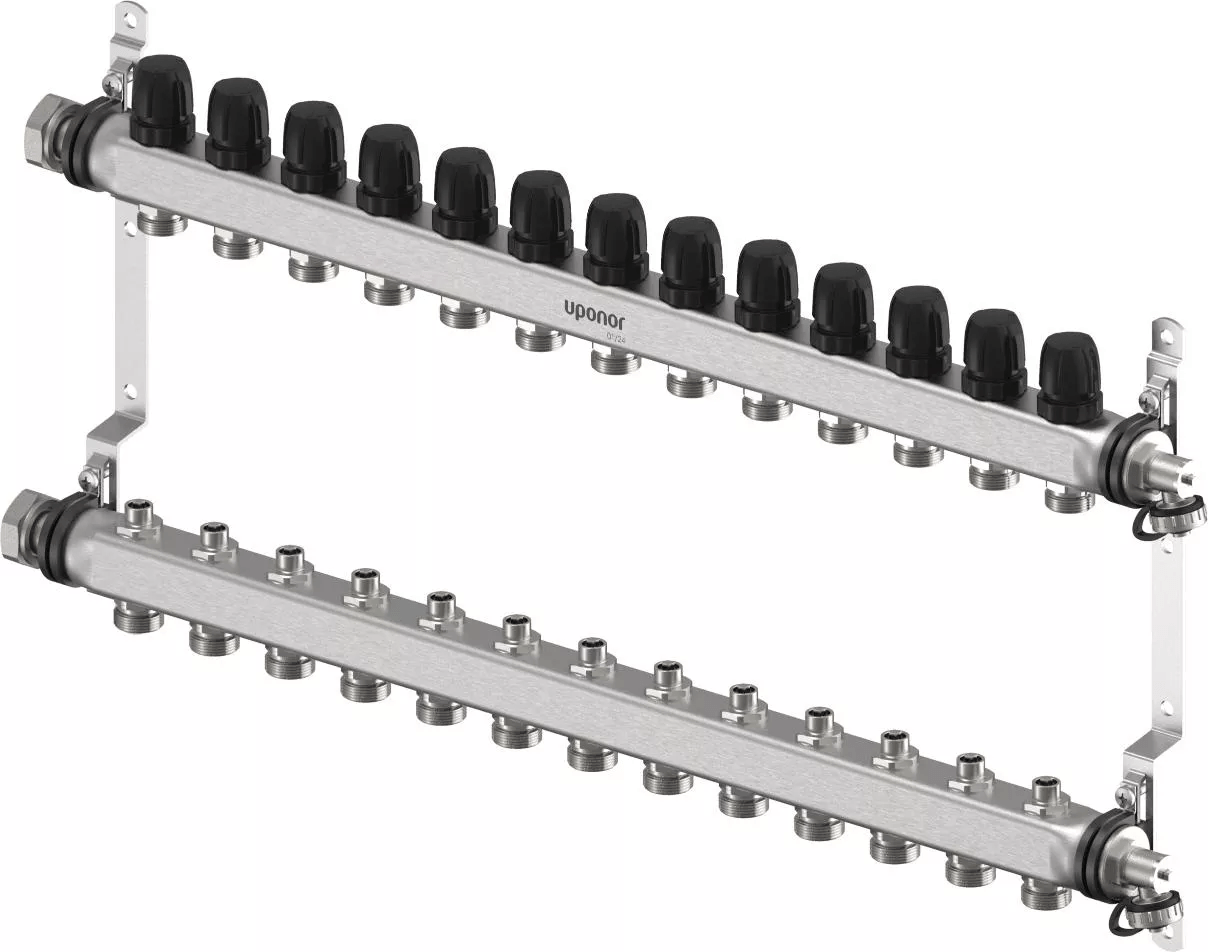

1140874 / - / -
GF Uponor Vario S razdjelnik 13xG3/4 Euro - G1

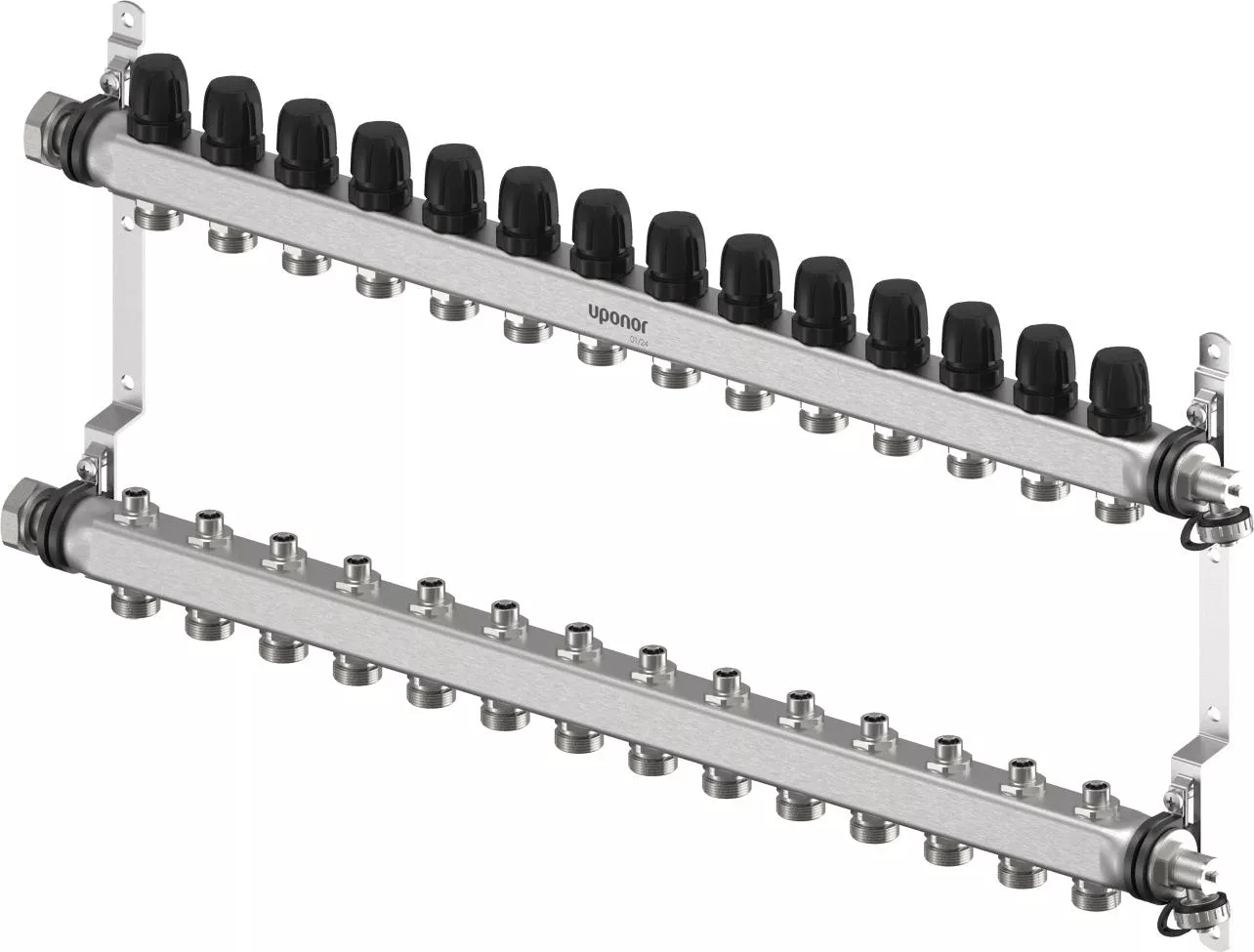

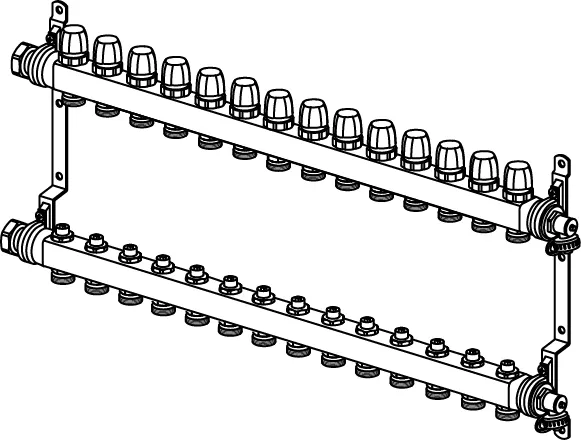

1140875 / - / -
GF Uponor Vario S razdjelnik 14xG3/4 Euro - G1

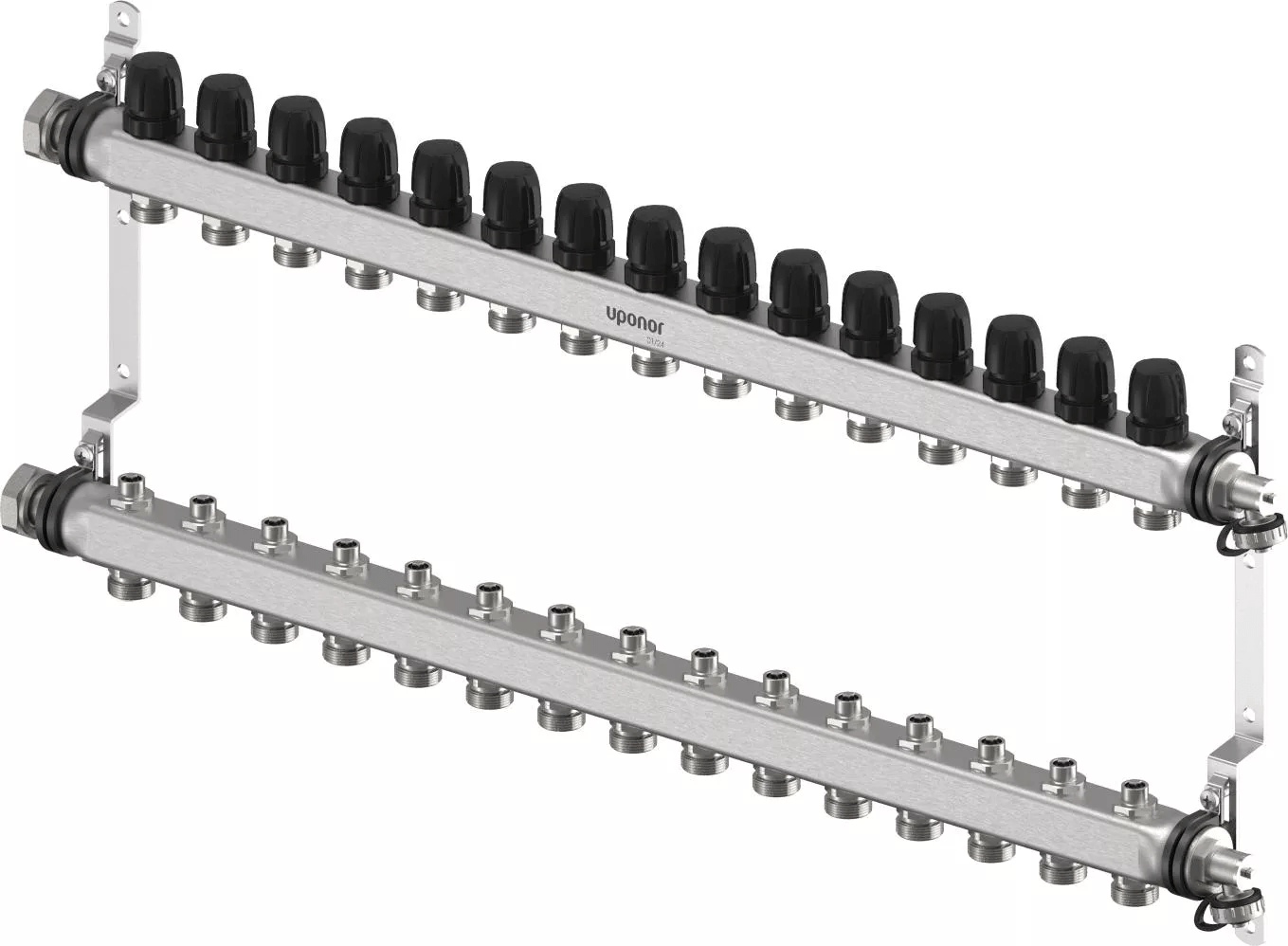

1140876 / - / -

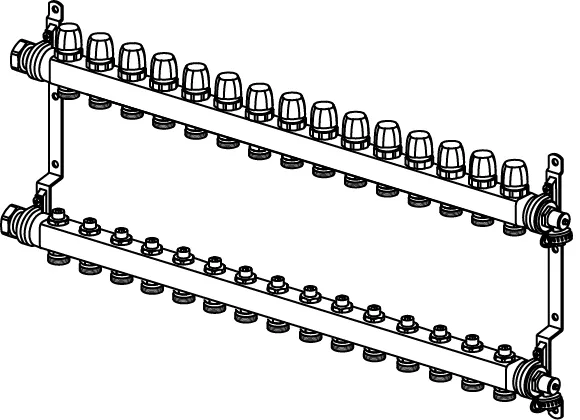

GF Uponor Vario S razdjelnik 15xG3/4 Euro - G1
Dokumenti
Technical manual
Općenito
Projektanti
- Izrađen od nehrđajućeg čelika- S integriranim ventilima- Priključak s desne ili lijeve strane G1, s ravnom brtvom- Integrirani odzračni otvori i točke za punjenje i pražnjenje u dovodu i povratu,- Priključak za petlje: G3/4" eurokonus- Razmak petlji 50 mm- Međusobni razmak sabirnika i razdjelnika je 225 mm
Primjena
- Za površinsko grijanje i hlađenje- Primjenjivo sa termopogonima s unutarnjim navojem FT 30x1.5: 1141676 (230V) i 1141677 (24V)- Max. tlak: 6 bar pri 60°C
Crteži proizvoda

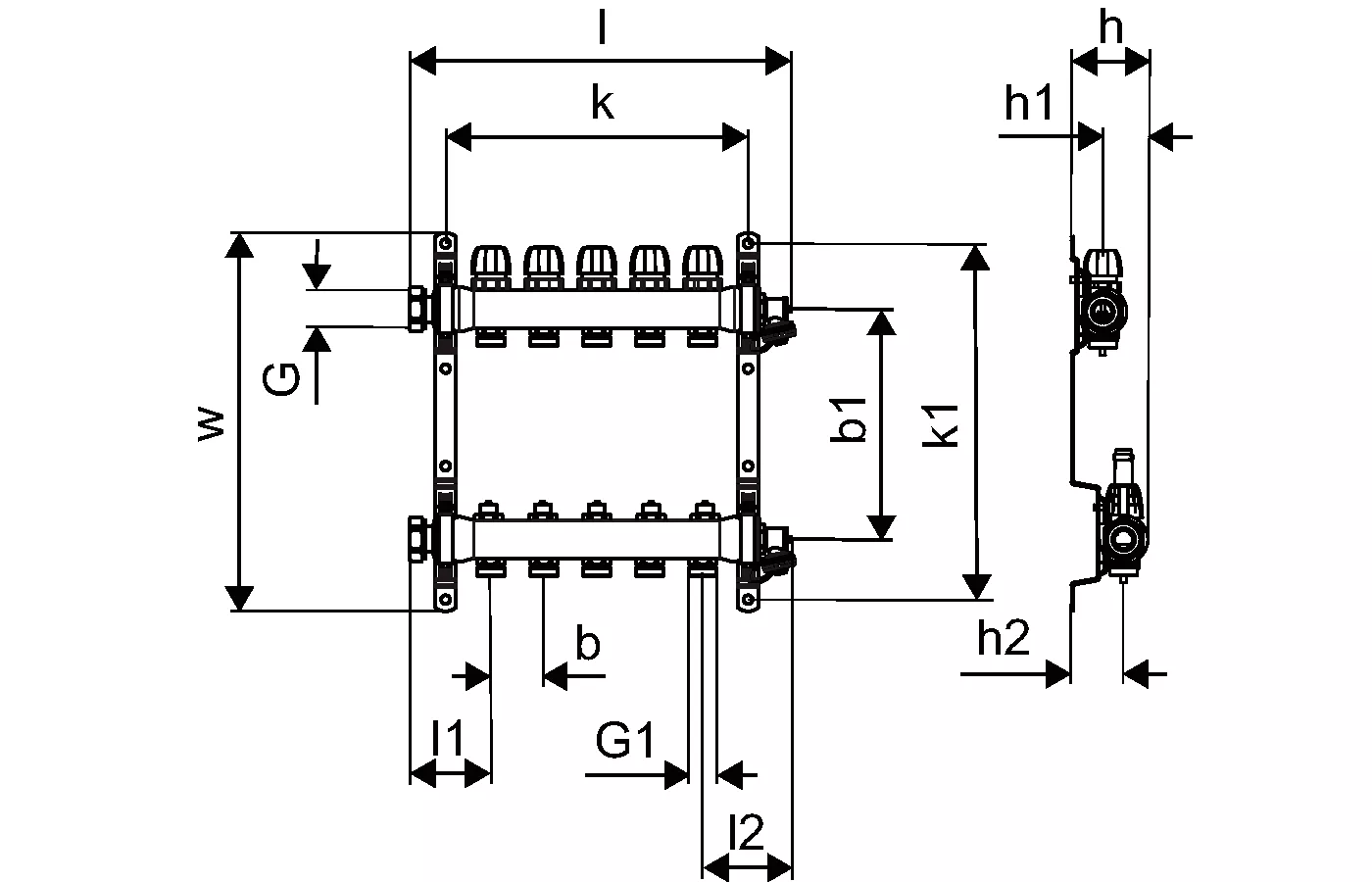

Z-crtež
