Esettanulmány

Geotermikus energia hasznosítása Mezőberényben, Uponor előszigetelt csőrendszerrel, Mezőberény, Hungary

Geotermikus energia hasznosítása Mezőberényben, Uponor előszigetelt csőrendszerrel

Projekt adatok

Mezőberény, Hungary
Nyilvános épület
Flexibilis előszigetelt távvezetéki rendszer
Kész: 2012

Uponor feladat

3500
A hőelosztó rendszer alapja a Mezőberényben kb. 85-90 °C-os meleg termálvíz, mely rendelkezésre áll a hő- és melegvíz-igény kielégítésére, a közintézmények földgázfogyasztásának lehetőség szerinti pótlására. A Vállalkozó Aquaplus Kft. az Uponor előszigetelt csővezetékét választotta.

Alapadatok és rendszertervezés:

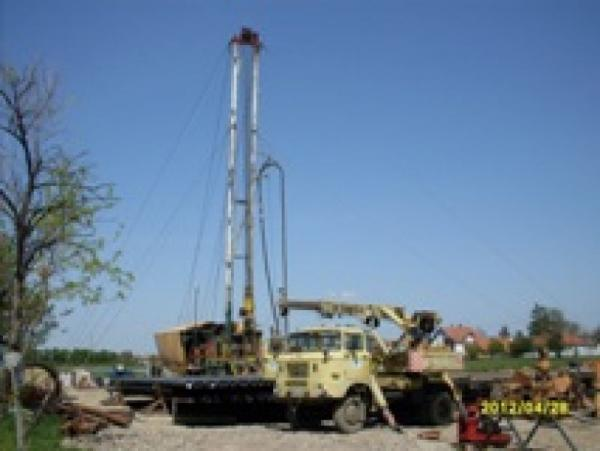

A geotermikus energia hasznosításának előfeltétele a megfelelő térfogatú és hőmérsékletű víz hasznosítása. Ha a geotermikus víz hasznosíthatósága megfelel a hőigénynek, megfelelő térfogatú és hőmérsékletű geotermikus víz nyerhető megfelelően fúrt és mély geotermikus fúrással. Mezőberényben a közintézményi hőelosztó rendszer geotermikus alapú igényét biztosító termálvíz fúrás adatai:
Megnevezés: T-1 Bázismélység: 2003,0 m
Üzemi vízteljesítmény 30 m3/h
Üzemi víz hőmérséklet: 88,9 °C

A rendszer működési elve:

A termálvizet a T-1 fúrt kútból egy DN 80-as sorozatú idomokon és csatlakozó csővezetékeken keresztül, az MSZ 22116 szabvány szerint telepített búvárkútszivattyúval szivattyúzzuk, a fúrólyuk közelében elhelyezkedő tárolóba GMT típusú gáztalanító berendezéssel. A tároló tartály térfogata 50 m3, ahonnan a pufferolt víz gravitációs erővel a nyomásfokozó szivattyúkhoz áramlik. A közintézmény mindenkori hőigényétől függően nyomásfokozó szivattyúk juttatják a termálvizet a kettős vezetékhálózatba 3 durvaszűrőn keresztül.

A rendszerbe szivattyúzott kezelt termálvíz alapvetően két lépcsőben kerül felhasználásra:

- Hőelosztás: közvetlenül kapcsolódó intézmények helyi hőellátása termálvezetékeken keresztül.
- Másodlagos hőelosztás: a termálvíz hőenergiáját a helyi elosztó központokban központi hőcserélővel továbbítják, és kettős vezetékes zárt hurkú nyomás alatti rendszerben szállítják a hasznosítási pontok hőközpontjaiba.

A másodlagos hőelosztó rendszer PN6 Uponor Ecoflex Thermo Single és Twin rugalmas, előre szigetelt csővezetékeken keresztül szolgáltatja a hőenergiát, amelyek közvetlenül a talajba ágyazhatók és legfeljebb 95 °C üzemi hőmérséklettel rendelkeznek.

- Petőfi Sándor Gimnázium "A+B" épületeinek kollégiuma és konyha
- Törvényes temetkezési irodaház és műhely
- Juhász Gyula utcai idősek otthona
- Polgármesteri Hivatal
- Idősek Klubja
- Városi Múzeum

A másodlagos hőelosztó rendszer a következő hőfokozatokon működik:
Termálvíz hőfokozat: 80/50 °C
Hőelosztási hőmérséklet fokozat: 75/48 °C
Gázkazán fűtési hőmérséklet fokozat: 80/60 °C
Hőelosztó rendszer épületen kívül: A termálvíz PN6 Uponor Ecoflex Thermo Single és Twin flexibilis, előre szigetelt csővezetékeken (DN110 csőméretig), közvetlenül a talajba ágyazható, és legfeljebb 95 °C üzemi hőmérséklettel jut el az alábbi felhasználókhoz.

Közvetlenül hőenergiával ellátott intézmények:

- Motortér, hőelosztó központ
- Petőfi Sándor Gimnázium Kollégiuma, "C" épület
- Kollégium és Mezőberényi Általános Iskola és Gimnázium és Műszaki Tanterem
- Családsegítő Szolgálat
- Mezőberényi Általános Iskola és Gimnázium és Petőfi Sándor Gimnázium közös kazánháza
- Puskin utcai idősek otthona
- Művelődési Központ és könyvtár
- Mezőberényi Általános Iskola és Gimnázium, Luther téri épület
- Bölcsőde, Óvoda és Óvodaigazgatás

A szekunder hőelosztó rendszer központi hőcserélőjéből a visszatérő termálvíz és a direkt termikus rendszer termálközpontjából a visszatérő termálvíz közös csővezetéken keresztül a vízbázis gépi befecskendező egységébe kerül. A befecskendező vezeték szigeteletlen D110 Uponor Pe-Xa csőből készül. A víz a csövön keresztül jut a befecskendezéshez.

Geotermikus energia hasznosítása Mezőberényben, Uponor előszigetelt csőrendszerrel

0003017

Projekt információk

Projekt információk

Ország
Hungary
Kész
2012
Projekt típusa
Újépítés
Épület típusa
Nyilvános épület

Partnerek

Partnerek

telepító
Aquaplus Kft

befektető
Mezőberényi Önkormányzat
