AGGIORNAMENTO

Nuova norma per gli impianti radianti: UNI EN 1264:2021

Dal 1° luglio 2021 è entrata in vigore la nuova normativa sugli impianti radianti. In questa comunicazione ci dedichiamo all'importante impatto sull’isolante dei pannelli preformati utilizzati per accogliere i circuiti.

Per i sistemi radianti a pavimento annegati nel massetto di copertura e inseriti negli edifici di nuova realizzazione, la normativa prevede che la resistenza termica del pannello sia determinata considerando il solo strato isolante piano ad esclusione del materiale delle bugne. A parità di resistenza termica, un pannello che si attenga alla nuova norma, deve quindi disporre di uno strato piano di isolamento maggiorato.

In questa fase di cambiamento, è fondamentale che progettisti e installatori siano particolarmente attenti a scegliere e utilizzare materiali idonei pretendendo prodotti aggiornati e a norma.

Noi di Uponor, quando sviluppiamo i nostri prodotti , oltre a considerare la qualità, la robustezza, l’efficienza e la facilità di installazione, ci preoccupiamo di rispettare le normative in vigore, come nel caso dei pannelli del nostro sistema Uponor Tecto. La gamma è stata aggiornata con spessori adeguati sia nella versione Tecto ST che nella versione Tecto GR con grafite.

Proseguendo nella lettura trovate gli approfondimenti sulla norma e sulle migliorie apportate ai pannelli Uponor Tecto.

Cosa prevede la nuova norma



I sistemi radianti a pavimento con pannelli isolanti con bugne, come il nostro Uponor Tecto, rientrano nella nuova classificazione di Tipo A2 (UNI EN 1264-1:2021).
Per il calcolo dello spessore dell’isolante, necessario per l’ottenimento della resistenza termica, deve essere considerata solo la parte piana del pannello quindi il volume delle bugne non deve essere preso in considerazione.

Un estratto delle resistenze termiche UNI EN 1264-4:2021 per i sistemi radianti a pavimento è mostrato nella seguente tabella:

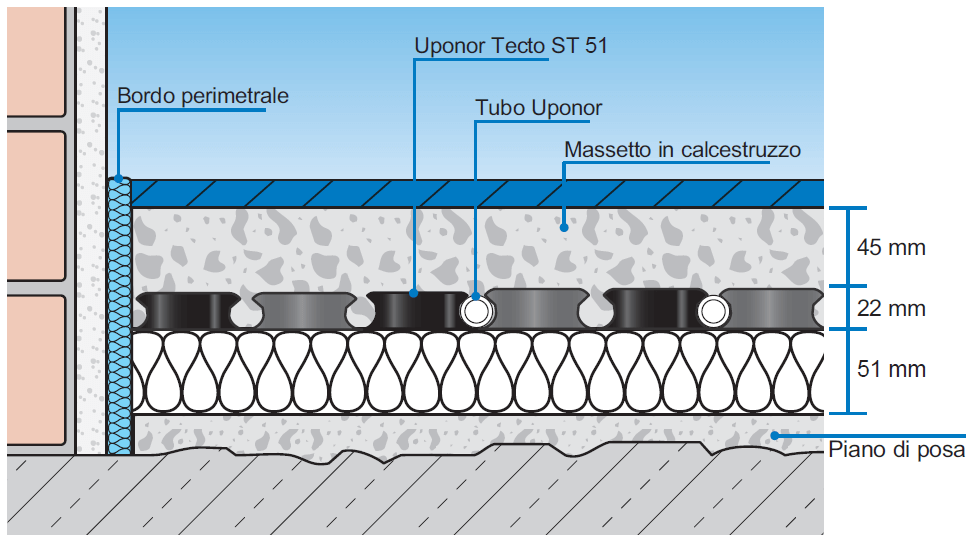

Ecco un esempio di come calcolare la resistenza termica dei pannelli con le bugne con pannello Uponor Tecto ST 51.

La resistenza termica Rλ,ins con unità di misura 𝑚2 𝐾/𝑊 si calcola con la seguente equazione



Spessore isolamento sotto la tubazione: 51 mm (0,051m
Conducibilità termica dichiarata: λ= 0,034 W/mK

Quindi:



Aggiornamento gamma Uponor Tecto

Uponor Tecto è la sintesi della nostra ricerca e della nostra esperienza, perfetta combinazione tra comfort ed efficienza energetica.
Indicato negli edifici residenziali e nelle aree commerciali, Uponor Tecto propone due tipologie di tubazioni in tre diametri (14-16-17 mm).
I pannelli preformati con dimensioni 1450x850 mm offrono un modulo di posa di 5 cm per una realizzazione personalizzata dei circuiti e un'emissione uniforme della temperatura. Speciali lembi su due lati dei pannelli permettono una sovrapposizione veloce e sicura semplicemente premendo sulle bugne degli elementi contigui.

Uponor Tecto ST

  • Pannello preformato con isolante in EPS standard
  • Nuova versione con resistenza a compressione pari a 150 kPa
  • Nuovi spessori di isolamento netto sotto la tubazione:
    • Uponor Tecto ST 11 - Rλ,ins= 0,30 m2K/W
    • Uponor Tecto ST 26 - Rλ,ins= 0,75 m2K/W
    • Uponor Tecto ST 43 - Rλ,ins= 1,25 m2K/W
    • Uponor Tecto ST 51 - Rλ,ins= 1,50 m2K/W

Uponor Tecto GR

  • Pannello preformato con isolante in EPS additivato con grafite
  • Con resistenza a compressione pari a 150 kPa
  • Nuovi spessori di isolamento netto sotto la tubazione:
    • Uponor Tecto GR 11 - Rλ,ins= 0,35 m2K/W
    • Uponor Tecto GR 23 - Rλ,ins= 0,75 m2K/W
    • Uponor Tecto GR 38 - Rλ,ins= 1,25 m2K/W
