Climatizzazione radiante a pavimento bassa inerzia e spessore

Uponor Minitec con isolante acustico IsolTile

Minitec - pacchetti certificati con tappetino acustico

Al fine di soddisfare le esigenze di progettazione con abbattimento del rumore da calpestio, Uponor ha instaurato una proficua collaborazione con Knauf e Isolmant creando dei pacchetti performanti.

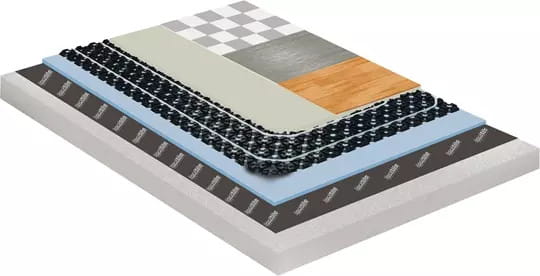

I pacchetti prevedono dapprima la posa del tappetino acustico, anche abbinato all'isolante termico. IsolTile (spessore 2 mm) è uno strato resiliente acustico calibrato che funge da strato separatore, neutralizza le tensioni, protegge il massetto da eventuali oscillazioni del solaio e offre massima resistenza al carico. Inoltre è impermeabile al passaggio di acqua e vapore consentendone l'impiego in qualsiasi ambiente. La principale funzione del tappetino IsolTile è l'elevato abbattimento acustico del rumore da calpestio. Unitamente all’utilizzo della fascia perimetrale e del nastro per la giuntura dei teli, si realizza una “vasca galleggiante”. La sua speciale conformazione garantisce elevati valori di isolamento con massetti di spessore inferiore ai 3 cm fornendo al contempo stabilità della struttura. Se necessario, sopra al tappetino IsolTile viene posato il pannello isolante XPS, polistirene espanso estruso, spessore 10 o 20 mm.

Si procede con la posa di Uponor Minitec, pannello preformato in polistirene compresso con superficie inferiore autoadesiva e bugne, e della tubazione in PE-Xa Uponor Minitec Comfort Pipe 9,9 x 1,1 mm.

A copertura viene quindi gettata la livellina. Knauf NE425 è un massetto biocompatibile, consente di realizzare spessori ridotti (da10 mm sopra impianto) e grandi superfici senza giunti e senza rete elettrosaldata, è calpestabile dopo sole 18 ore, permette di attivare il ciclo termico di avviamento dopo 7 giorni, è adatto a tutti i tipi di rivestimento.

Il pacchetto composto da Isolmant IsolTile, Uponor Minitec e Knauff NE425 offre in soli 24 mm un valore di abbattimento acustico di ΔLw 17 dB.

Il pacchetto composto da Isolmant IsolTile, isolante XPS, Uponor Minitec e Knauff NE425 offre in soli 34/44 mm (in funzione dello spessore dell'isolante termico) un valore di abbattimento acustico di ΔLw 21 dB.

I pacchetti sono stati testati da un laboratorio autorizzato dal Ministero Infrastrutture e Trasporti e sono risultati idonei per destinazioni di tipo Residenziale Categoria A, Uffici Categoria B ed Ambienti suscettibili di affollamento Categoria C1 secondo NTC 2018.

I pacchetti sono indicati sia nei casi di ristrutturazione sia nei nuovi edifici.

Campi di applicazione

  • Riscaldamento e raffrescamento radiante a pavimento
  • Installazione a umido
  • Edifici residenziali e commerciali nuovi o da ristrutturare

Specifiche

  • Dimensioni pannello Uponor Minitec: 1120 x 720 mm
  • Spessore pannello Uponor Minitec: 12 mm
  • Dimensioni tubazione Uponor Minitec Comfort Pipe: 9,9 x 1,1 mm
  • Dimensione rotolo Isolmant IsolTile: 1 x 20 mt
  • Spessore tappetino Isolmant IsolTile: 2 mm
  • Dimensioni isolante XPS: 1250 x 600 mm
  • Spessore isolante XPS: 10 o 20 mm
  • Spessore livellina Knauf NE 425: 10 mm

Scopri come installare Uponor Minitec

Guarda il video con un esempio di installazione

I vantaggi del sistema Uponor Minitec con Isoltile e NE 425

Installazione di Minitec

Consulta le brochure di Minitec

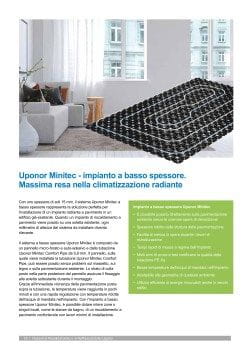

Uponor Minitec

Uponor Minitec

Documento tecnico

PDF 14 MB
Strutture sottili

Strutture sottili

Brochure

PDF 7 MB
Uponor Minitec

Uponor Minitec

Scheda informativa

PDF 384 KB

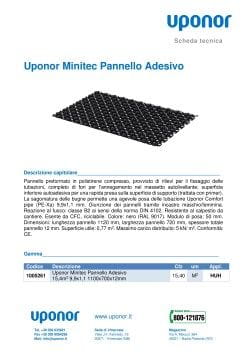

Uponor Minitec Pannello Adesivo

Uponor Minitec Pannello Adesivo

Scheda Tecnica

PDF 275 KB
Uponor Multi Pannello Estruso 10-20

Uponor Multi Pannello Estruso 10-20

Scheda Tecnica

PDF 199 KB
Uponor Comfort Pipe 99x11

Uponor Comfort Pipe 99x11

Scheda Tecnica

PDF 286 KB
Isoltile

Isoltile

Scheda Tecnica

PDF 1 MB
Autolivellina NE 425

Autolivellina NE 425

Scheda Tecnica

PDF 2 MB
