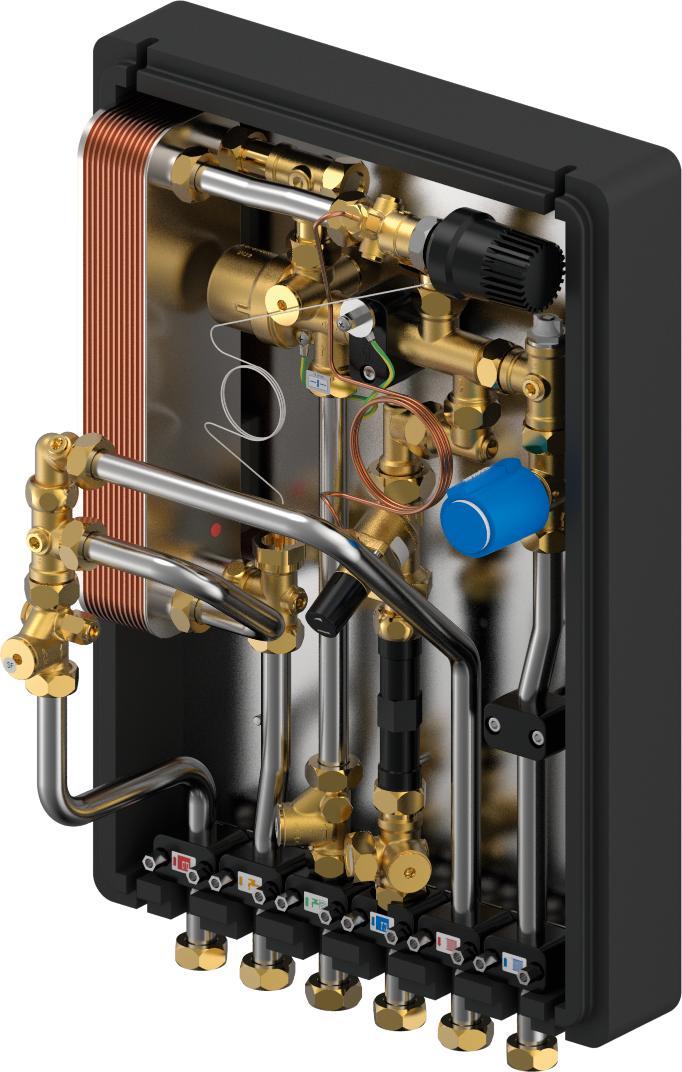

Uponor Combi Port M-INS Individualus šilumos mazgas RC

- RC mazgo versija karštam buitiniam vandeniui ir šildymui su radiatoriais (be maišymo kontūro).
- Kodavimas:
- 19 – buitinio karšto vandens ruošimas (l/min)
- CB – variu lituotas nerūdijančio plieno šilumokaitis, skirtas karšto vandens ruošimui
- BP – tiekimo linijų išankstinio pašildymo funkcija
- DI – pirminis diferencinio slėgio reguliatorius įrenginio įėjime
- TL – termostatinis karšto vandens temperatūros ribotuvas su panardinamuoju jutikliu
- HA – vandens išjungiklis karšto vandens pusėje
- MS – maišymo komplektas su cirkuliaciniu siurbliu, termostatu ir atbuliniu vožtuvu šildymo kontūrui
- ZA - zoninis vožtuvas šildymo kontūro grįžtamojoje linijoje su 2 taškų pavara
- ZS – buitinio karšto vandens cirkuliacinių jungčių komplektas, įskaitant šilumokaičio izoliaciją ir termostatinį temperatūros pašildymą be cirkuliacinio siurblio
- ZV – zonos vožtuvas šildymo kontūro grįžtamojoje linijoje be pavaros
- NC – nėra šalto vandens išleidimo jungties iš mazgo
- IB – pilnai izoliuotas korpusas

Prekės duomenys

1121436 / - / -

Uponor Combi Port M-INS Individualus šilumos mazgas RC 19 CB DI TL ZA NC IB

1121437 / - / -

Uponor Combi Port M-INS Individualus šilumos mazgas RC 19 CB BP DI TL ZS ZA NC IB

1121438 / - / -

Uponor Combi Port M-INS Individualus šilumos mazgas RC 19 CB BP DI TL HA ZV NC IB

Dokumentai

Techninis vadovas

Montavimo ir naudojimo instrukcija

1 KB1143155

Montavimo ir naudojimo instrukcija Combi Port Aqua/Combi Port M-INS & Combi Port E-INS (1143155)

Techninė specifikacija

12 KB1094902

Techninė informacija Combi Port and Aqua Port (1094902)

Apie

Techninė specifikacija

- Šildymo įrenginys su sąsaja visiškai surinktas, jam atliktas slėginis bandymas
- Įrenginys padengtas izoliaciniu korpusu, kad būtų išvengta šilumos nuostolių
- Techninės šildymo ir vandentiekio vandens naudojimo ribos pateiktos techninių duomenų lapuose
- DVGW sertifikuotas PM vožtuvas su patentuota trigubo sandarinimo technologija
- Šiluminės izoliacijos ir karšto vandens tiekimo vamzdžiai
- Geresnę higieną užtikrinantis termosifonas, neleidžiantis šilumokaičiui pernelyg įkaisti budėjimo režimu
- Papildomoje šilumos grandinėje sumontuotas zoninis vožtuvas
- Šalto vandens išvadas su 110 mm x 3/4 col. adapteriu, naudojamas matavimo tikslais
- Filtras pagrindinėje tiekimo ir pagrindinėje grįžtamojoje sistemoje, 0,5 mm
- Galimybė prijungti elektros įžeminimo antgalį (pažymėtas)
- Maks. eksploatacinis šildymo slėgis: PN10
- Maks. eksploatacinis slėgis sanitarinėms reikmėms: PN10
- Maks. eksploatacinė temperatūra: Nuo 5 iki 85 °C
- Maks. skirtuminis pagr. šildymo sist. slėgis: 2,5 bar
- Min. slėgis sanitarinėms reikmėms: 2,0 bar
- Sanitarinė tvirtinimo medžiaga: CW617N
- Montuojama šildymo medžiaga: CW617N, CW614N
- Vamzdžių medžiaga: 1.4401 nerūdijantysis plienas
- Montuoti ant sienos skirto laikiklio komponentai
- Matmenys: P / A / G: 390 x 578 x 280 mm
