Uponor Combi Port M-Pro Individualus šilumos mazgas UFH

- UFH versija karštam vandeniui ruošti ir grindiniam šildymui (su maišymo cirkuliacijos siurbliu). Kodų reikšmė:
-- 15,19 – karšto vandens ruošimas (l/min)
-- CB – varinis šilumokaitis KV ruošimui
-- St – nerūdijančio plieno šilumokaitis KV ruošimui
-- BP – su tiekimo linijos pašildymo funkcija
-- DT – diferencinio slėgio reguliavimo vožtuvas
-- ZM -- KV recirkuliacijos mazgas su apsauginiu vožtuvu, cirkuliacijos siurbliu ir diferencinio slėgio reguliavimo vožtuvu
-- MS – termostatinis šildymo maišymo mazgas su cirkuliaciniu siurbliu
-- TL – termostatinis KV reguliavimo vožtuvas su įleidžiamu davikliu
-- UL – termostatinis grindinio šildymo ribojimo vpžtuvas
-- SS – buto valdymo termostato pajungimo galimybė
-- ZA -- valdymo vožtuvas ant grįžtamos linijos
-- 2C – su papildomu antru nemaišytu šildymo kontūru

Prekės duomenys

1093785 / - / -

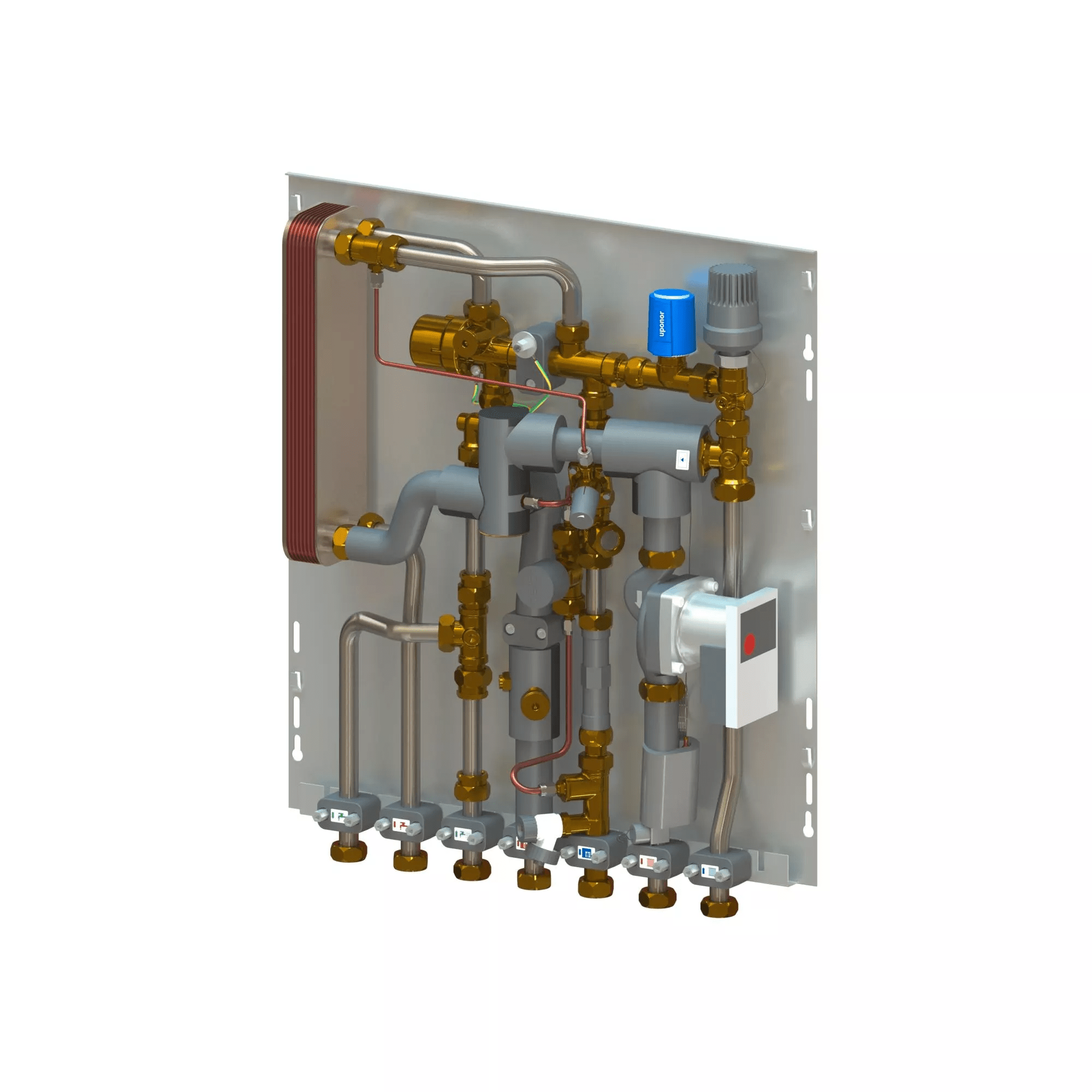

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 15 CB BP DI MS UL SS ZA

1093786 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 15 CB BP DI MS UL SS ZA 2C

1093787 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 15 CB BP MS UL TL SS ZA

1093788 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 15 CB BP MS UL TL SS ZA 2C

1093793 / - / -

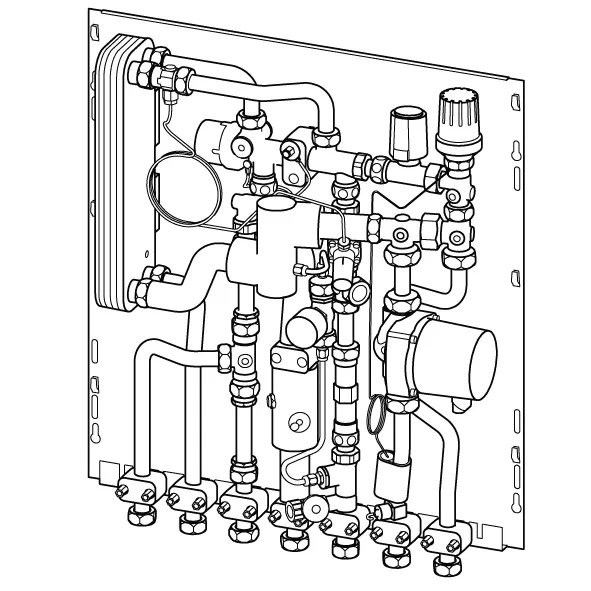

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 15 St BP DI MS UL SS ZA

1093794 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 15 St BP DI MS UL SS ZA 2C

1128852 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 15 St BP DI ZM MS UL SS ZA 2C

1093789 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 19 CB BP DI MS UL SS ZA

1093790 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 19 CB BP DI MS UL SS ZA 2C

1093791 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 19 CB BP MS UL TL SS ZA

1093792 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 19 CB BP MS UL TL SS ZA 2C

1093797 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 19 St BP DI MS UL SS ZA

1093798 / - / -

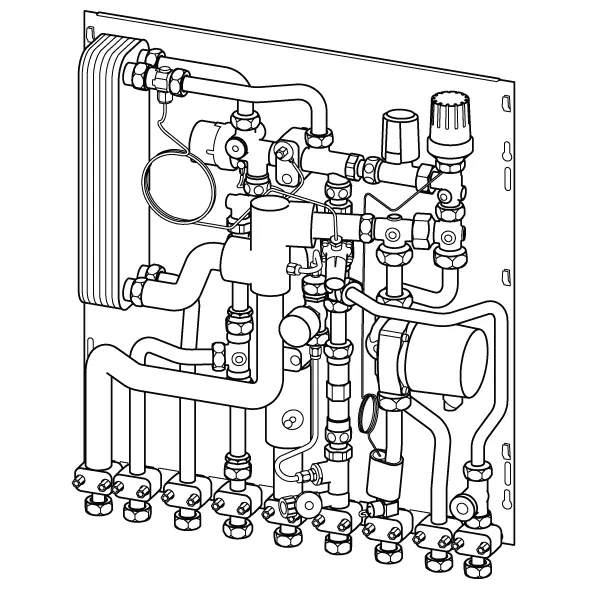

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 19 St BP DI MS UL SS ZA 2C

1128853 / - / -

Uponor Combi Port M-Pro Individualus šilumos mazgas UFH 19 St BP DI ZM MS UL SS ZA 2C

Dokumentai

Techninis vadovas
ES atitikties deklaracija

Techninė specifikacija

18 KB1239539

Techninė informacija Combi Port and Aqua Port "East" (1239539)

Montavimo ir naudojimo instrukcija

10 KB1143303

Montavimo ir naudojimo instrukcija Combi Port M-Pro (1143303)

Trumpa instrukcija

4 KB1143305

Trumpa instrukcija Combi Port M-Pro (1143305)

ES atitikties deklaracija

756 B1143059

Uponor DoC Combi Port M-Pro 1093787 INT

Apie

Techninė specifikacija

- įrenginys visiškai surinktas ir patikrintas slėgis
- techninės naudojimo sąlygos šildymui ir vandentiekiui nurodytos techniniuose duomenų lapuose
- vamzdžių laikikliai iš plastiko garso apsaugai ir izoliacijai
- DVGW sertifikuotas PM vožtuvas su patentuota trigubo sandarinimo technologija
- tiekimo vamzdžių šiluminė izoliacija
- termostatinis apėjimo vožtuvas
- šalto vandens pajungimas
- tarpiklis šilumos skaitikliui 110 mm x3/4"
- tarpiklis vandens skaitikliui 110 mm x3/4"
- oro išleidimo ir išleidimo vožtuvas
- 0,5 mm filtras šaltam vandeniui
- filtras pirminė šildymo linijos 0,5 mm
- Elektros įžeminimo antgalio prijungimo galimybė (pažymėta).
- maks. darbinis slėgis šildymas: PN10
- maks. darbinis slėgis sanitarinis: PN10
- maks. darbinė temperatūra: 85 °C
- maks. diferencinis slėgis: 2,5 bar
- min. vandentiekio slėgis: 2,0 bar
- vandentiekio dalies montavimo medžiaga: CW617N
- šildymo dalies montavimo medžiagos: CW617N, CW614N
- vamzdžių medžiaga: nerūdijantis plienas 1.4401

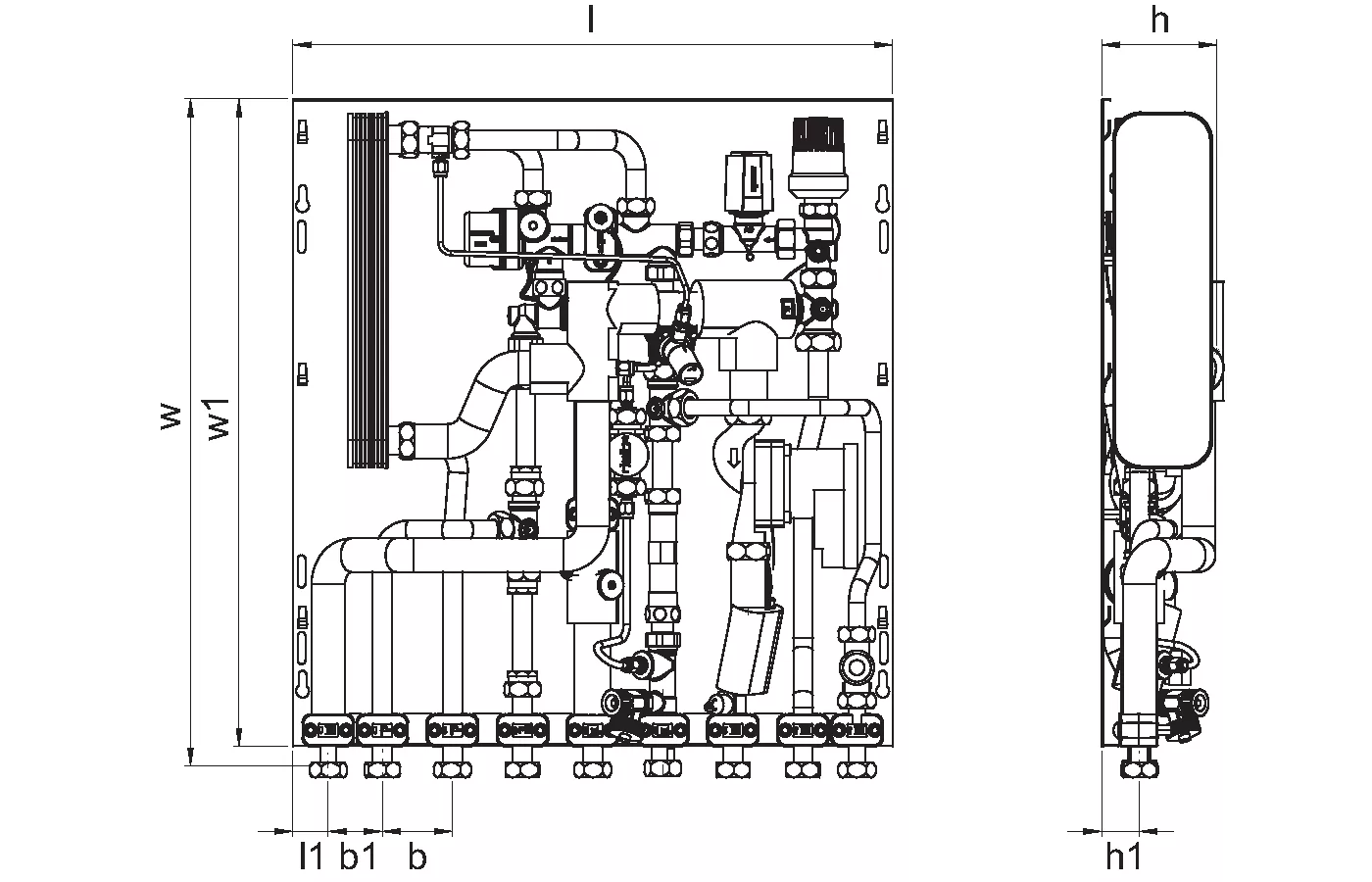

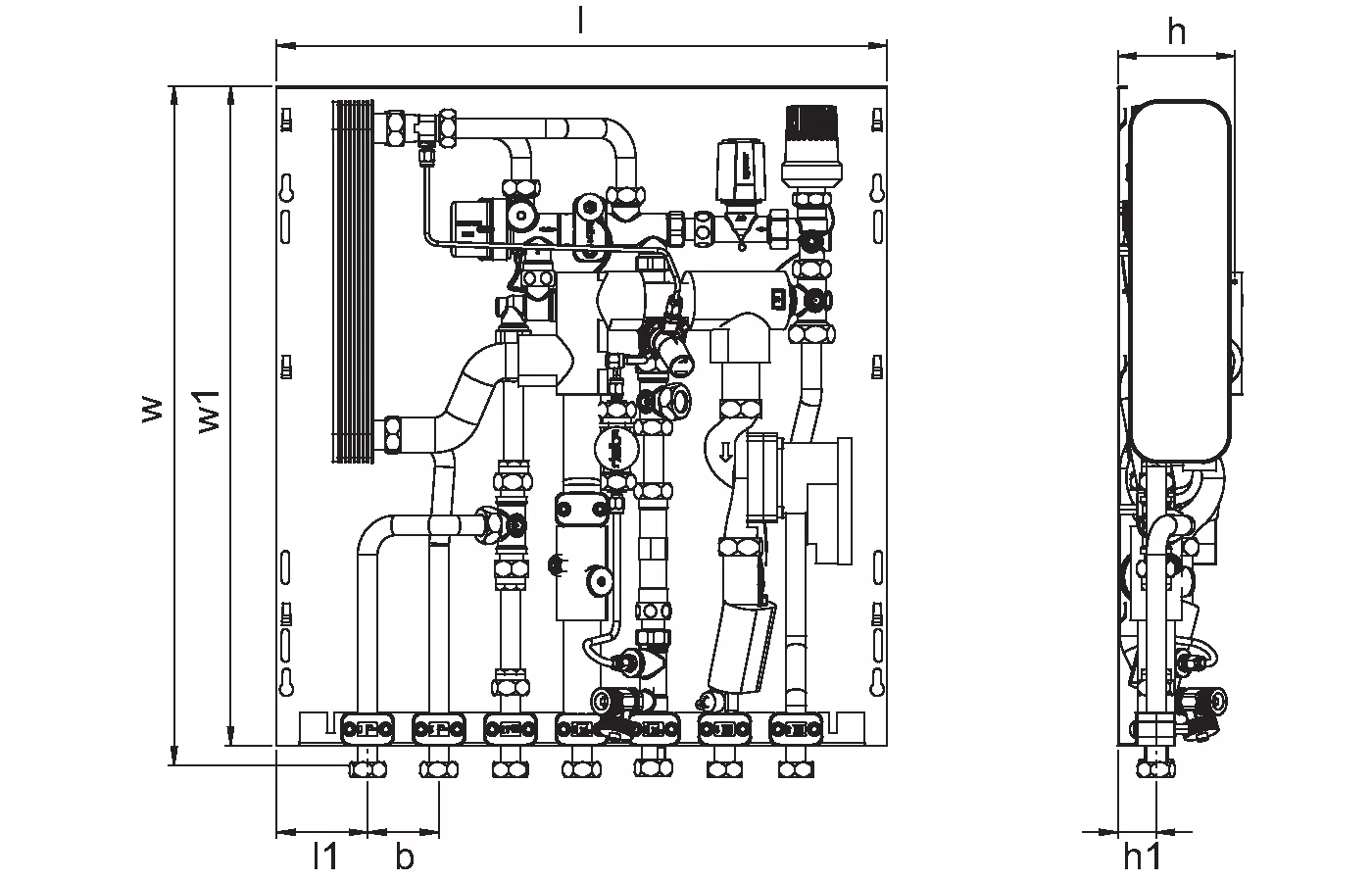

- išmatavimai: P/A/G 556 x 620 x 110 mm
