Інноваційні інженерні рішення для найвищої житлової будівлі у Німеччині

Компанія Uponor змонтувала понад 400 квартирних теплопунктів для організації ГВП, поверхневого опалення і охолодження та 300 кілометрів труби Comfort Pipe Plus у найвищій житловій будівлі Німеччини - Grand Tower у Франкфурті-на-Майні

Grand Tower, Франкфурт - найвищий житловий комплекс Німеччини, будівництво якого було завершено в червні 2020 року. Цей контракт щодо облаштування внутрішніх систем став одним з найбільших в історії компанії. Понад 400 квартир та пентхаусів у будівлі були обладнані компактними тепло-розподільчими станціями, які забезпечують гарячою водою, поверхневим опаленням та охолодженням за індивідуальними потребами. Головною причиною, чому договір був укладений саме з Uponor, стала відповідність продукції Uponor найвищим вимогам, що пред'являються до системи водопостачання, опалення та охолодження елітних будинків. Розроблені спеціально для цього проекту системи стали найкращим рішенням для забезпечення оптимального незалежного температурного комфорту мешканців. Крім того, для укладки систем поверхневого опалення та охолодження будинку було використано понад 300 000 метрів  Uponor Comfort Pipe Plus.

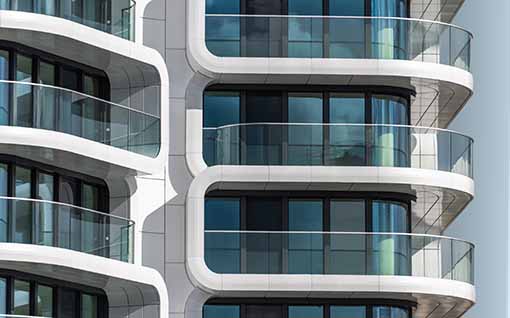

Grand Tower Frankfurt
Grand Tower - вражаюче, динамічне архітектурне рішення, що гарантує ексклюзивний комфорт життя. Цей новаторський проект отримав численні престижні нагороди, такі як German Design Award та International Property Award 2017. Дійсно, життя у цьому 47-поверховому хмарочосі надає мешканцям найрізноманітніші переваги, серед яких вестибюль із послугами консьєржа, сад на даху площею 1000 м2 , місце для засмаги на висоті 145 метрів та неймовірний вид на місто.

Високі вимоги до гнучкості та забезпечення комфорту у будівлі знайшли своє відображення у принципах організації систем опалення та охолодження.

Принципи організації систем опалення та охолодження будівлі базуються на поєднанні системи централізованого опалення потужністю 2,5 МВт та двома чиллерами, встановленими на даху, потужністю 600 кВт кожен. Квартирні теплопункти служать розподільчими станціями для подачі тепла та холоду до апартаментів. До 42-го поверху квартири обладнані системами підлогового опаленням/охолодженням та радіаторами, тоді як на верхніх поверхах додатково змонтовані системи стелевого охолодження.

Розділення первинного та вторинного контурів опалення та охолодження у будинку надає ряд переваг. Для налаштування комфортного температурного режиму мешканці можуть використовувати станції автономно від центральної системи, що також дозволяє автоматично перемикати режими опалення та охолодження, що значно підвищує якість життя. Шестисторонній кульовий клапан, інтегрований у станції, гарантує надійне, стале постачання гарячої та холодної води в режимах нагрівання та охолодження.

Оскільки кожна квартира у будівлі є повністю автономною, це дозволяє швидко та точно визначити причину поломок в системі, якщо такі виявлені, та ліквідувати їх, не перекриваючи енергопостачання у інших квартирах. Установлені станції також дозволяють швидко вносити зміни у системи поверхневого опалення, оскільки обладнані додатковими виходами, без потреби у внесенні змін до вже існуючих.

Grand Tower Frankfurt
Стабільне енергопостачання будівлі вимагало створення системи стояків, що витримуватимуть високі постійні навантаження тиску. Оскільки система трубопроводів Uponor готова витримувати навантаження аж до 25 бар, що, до речі, було засвідчено сертифікатом відповідності, та стало вагомим аргументом для вибору саме цього інженерного рішення. Крім того, динамічні регулятори перепаду тиску були інтегровані в систему для зниження тиску в системі (PN 16) до оптимального рівня і організації збалансованої роботи вторинних контурів систем опалення.

Використання комплексних станцій для створення Grand Tower дозволило оптимізувати системи водопостачання та опалення/охолодження та відіграло головну роль у підписанні контракту. Партнери проекту також високо оцінили підтримку та допомогу, що була надана Uponor, а також гнучкість компанії, оскільки на перших етапах реалізації проекту щотижня на будівельний майданчик поставлялось по десять станцій!
