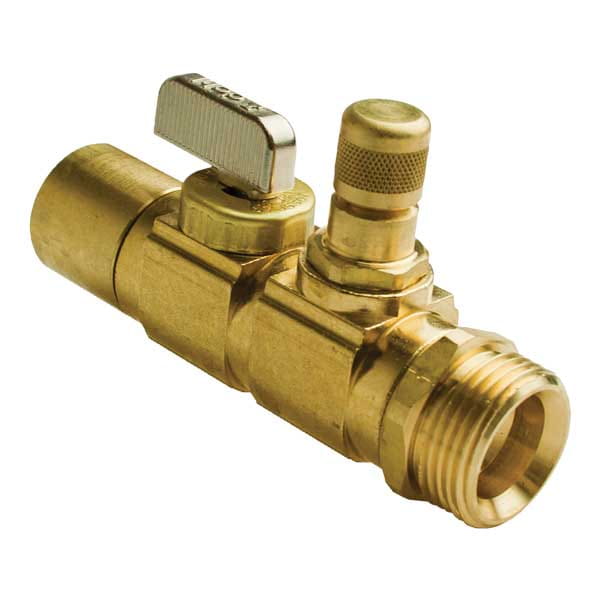

ProPEX Ball and Balancing Valve, 3/4" PEX x 3/4" Copper Adapter
Part no.Q5907575
StatusActive
Part information and details
Dimensions
A [frac] | 55/64 inch |
---|
A [inch] | 0.866 inch |
---|
B [frac] | 2 21/32 inch |
---|
B [inch] | 2.65 inch |
---|
C [frac] | 1 19/64 inch |
---|
C [inch] | 1.301 inch |
---|
D [frac] | 29/32 inch |
---|
D [inch] | 0.913 inch |
---|
E [frac] | 1/2 inch |
---|
E [inch] | 0.5 inch |
---|
F [frac] | 11/16 inch |
---|
F [inch] | 0.683 inch |
---|
G [frac] | 3 3/4 inch |
---|
G [inch] | 3.746 inch |
---|
H [frac] | 2 1/8 inch |
---|
H [inch] | 2.133 inch |
---|
I [frac] | 1 inch |
---|
I [inch] | 1 inch |
---|
J [frac] | 4 27/64 inch |
---|
J [inch] | 4.417 inch |
---|
Weight per UOM [lbs/UOM] | 0.8 lbs/uom |
---|
Standards
Standards | ASTM F1960|ASTM F877 |
---|
Technical Data
Cold working pressure (CWP) [psi] | 249.5 psi |
---|
Cv | 6.7 |
---|
End Size 1 [inch|mm] | 3/4" inch|mm |
---|
End Size 2 [inch|mm] | 3/4" inch|mm |
---|
End Type 1 | ProPEX |
---|
End Type 2 | Sweat |
---|
Operating Pressure 1 [PSI] | 160 psi |
---|
Operating Pressure 2 [PSI] | 100 psi |
---|
Operating Pressure 3 [PSI] | 80 psi |
---|
Operating Temperature 1 [°F] | 73 °f |
---|
Operating Temperature 2 [°F] | 180 °f |
---|
Operating Temperature 3 [°F] | 200 °f |
---|
Material group | Brass |
---|
Prop 65 label required? | Yes |
---|
Submittal Subcomponent Material | CA 360 Brass |
---|
Dimensions
A [mm / String] | 22 mm/string |
---|
B [mm / String] | 67.31 mm/string |
---|
C [mm / String] | 33.05 mm/string |
---|
D [mm / String] | 23.18 mm/string |
---|
E [mm / String] | 12.70 mm/string |
---|
F [mm / String] | 17.35 mm/string |
---|
G [mm / String] | 95.14 mm/string |
---|
H [mm / String] | 54.17 mm/string |
---|
I [mm / String] | 25.40 mm/string |
---|
J [mm / String] | 112.19 mm/string |
---|
Weight per UOM [kg/UOM] | 0.363 kg/uom |
---|
Standards
Standards | ASTM F1960|ASTM F877 |
---|
Technical Data
Cold working pressure (CWP) [bar] | 17.2 bar |
---|
Cv | 6.7 |
---|
End Type 1 | ProPEX |
---|
End Type 2 | Sweat |
---|
Operating Pressure 1 [bar] | 11 bar |
---|
Operating Pressure 2 [bar] | 6.9 bar |
---|
Operating Pressure 3 [bar] | 5.5 bar |
---|
Operating Temperature 1 [°C] | 23 °C |
---|
Operating Temperature 2 [°C] | 82 °C |
---|
Operating Temperature 3 [°C] | 93 °C |
---|
Material group | Brass |
---|
Prop 65 label required? | Yes |
---|
Submittal Subcomponent Material | CA 360 Brass |
---|
