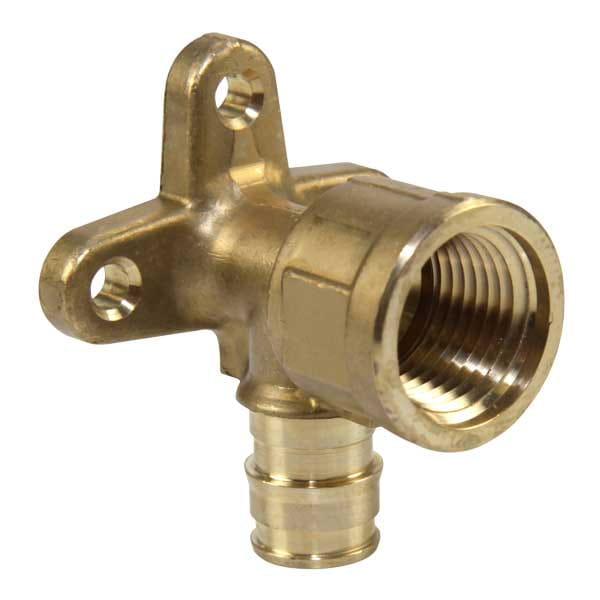

ProPEX LF Brass Drop Ear Elbow, 3/4" PEX x 3/4" FIP
Part no.LF4237575
StatusActive
Part information and details
Dimensions
A [frac] | 1 59/64 inch |
---|
A [inch] | 1.92 inch |
---|
B [frac] | 59/64 inch |
---|
B [inch] | 0.92 inch |
---|
C [frac] | 1 inch |
---|
C [inch] | 1 inch |
---|
D [frac] | 45/64 inch |
---|
D [inch] | 0.71 inch |
---|
E [frac] | 15/16 inch |
---|
E [inch] | 0.945 inch |
---|
F [frac] | 2 13/16 inch |
---|
F [inch] | 2.805 inch |
---|
G [frac] | 2 5/32 inch |
---|
G [inch] | 2.154 inch |
---|
Weight per UOM [lbs/UOM] | 0.47 lbs/uom |
---|
Technical Data
End Size 1 [inch|mm] | 3/4" inch|mm |
---|
End Size 2 [inch|mm] | 3/4" inch|mm |
---|
End Type 1 | ProPEX |
---|
End Type 2 | FNPT |
---|
Operating Pressure 1 [PSI] | 160 psi |
---|
Operating Pressure 2 [PSI] | 100 psi |
---|
Operating Pressure 3 [PSI] | 80 psi |
---|
Operating Temperature 1 [°F] | 73 °f |
---|
Operating Temperature 2 [°F] | 180 °f |
---|
Operating Temperature 3 [°F] | 200 °f |
---|
Material group | LF Brass |
---|
Prop 65 label required? | Yes |
---|
Dimensions
A [mm / String] | 48.77 mm/string |
---|
B [mm / String] | 23.37 mm/string |
---|
C [mm / String] | 25.40 mm/string |
---|
D [mm / String] | 18.03 mm/string |
---|
E [mm / String] | 24 mm/string |
---|
F [mm / String] | 71.25 mm/string |
---|
G [mm / String] | 54.70 mm/string |
---|
Weight per UOM [kg/UOM] | 0.213 kg/uom |
---|
Technical Data
End Type 1 | ProPEX |
---|
End Type 2 | FNPT |
---|
Operating Pressure 1 [bar] | 11 bar |
---|
Operating Pressure 2 [bar] | 6.9 bar |
---|
Operating Pressure 3 [bar] | 5.5 bar |
---|
Operating Temperature 1 [°C] | 23 °C |
---|
Operating Temperature 2 [°C] | 82 °C |
---|
Operating Temperature 3 [°C] | 93 °C |
---|
Material group | LF Brass |
---|
Prop 65 label required? | Yes |
---|
