Gulvvarme

Fix - festeskinne uten knaster

Smidig løsning for støping av 12, 16, 17 og 20 mm rør

Uponor Fix Festeskinne finnes for både 12, 16, 17 og 20 mm rør. Alle kan festes (f eks spikres) direkte mot plant underlag. Festeskinnen for 16-20 mm rør finnes også i modell med mothaker, noe som gjør det mulig å feste skinnen direkte mot isoleringen.
Fix rörhållarskena installation

Fordeler med Fix festeskinne

  • Perfekt ved renovering
  • Skinnene festes enten på isolering eller eksisterende gulv
  • Kostnadseffektivt
  • Enkelt å installere
  • Lavtbyggende (Fix for 12 mm rør)

Er du intressert i hvordan Fix festeskinne installeres oppå isolering trebjelkelag?

Ta gjerne en titt på vår video hvor vi viser grunnprinsippet for hvordan gulvvarme installeres med Fix festeskinne. På vår YouTube kanal finnes det også video på Fix festeskinne for 12 mm rør som legges direkte på eksisterende betong.

Forslag på konstruksjon

Fix 20 rörhållarskena på isolering

Uponor Gulvvarme i festeskinne med mothaker på isolering støpt i betong (16-20 mm rør)

Varmesløyfer montert i Uponor Fix Festeskinne med mothaker som festes i isoleringen (min 150 mm ved montering på mark), støpt i betong. Uponor Comfort Pipe PLUS rør 20 x 2,0 mm monteres i festeskinnens klemspor med c/c 300 mm mellom rørene. Uponor Comfort Pipe PLUS rør 16/17 x 2,0 mm monteres med c/c 200 mm mellom rørene. Eventuelt armeringsjern kan legges oppå gulvvarmesløyfe. Deretter støpes rørene inn og dekkes med minimum 30 mm betong, beregnet fra rørets øvre kant (flistykkelsen kan regnes inn i disse 30 mm).

  • Fliser eller belegg
  • Fuktsperre i våtrom
  • Avrettingsmasse, betong eller spesialmørtel
  • Eventuell armering
  • Gulvvarmerør
  • Festeskinne
  • Betong/ lettbetong
  • Isoleringen tilpasset etter forholdene

Uponor Gulvvarme i festeskinne innstøpt i avrettingsmasse (12 mm rør)

Varmesløyfer montert i festeskinner som festes mot et eksisterende gulv. Uponor Comfort Pipe rør 12x1,7 mm monteres i festeskinnenes rørfiksering med 125 mm mellom rørene. Festeskinnen har en fiksering på 62,5 mm. Deretter støpes alt inn i avretningsmasse, som i våtrom dekkes med en fuktsperre. Rørene skal dekkes med min 15 mm inkl eventuelle fliser, perfekt for f eks gulvvarme i baderom.

  • Fliser eller belegg
  • Fuktsperre i våtrom
  • Avrettingsmasse, betong eller spesialmørtel
  • Gulvvarmerør
  • Festeskinne
  • Betong/ lettbetong
  • Isoleringen tilpasses etter forholdene
Fix rörhållarskena

Uponor Gulvvarme i festeskinnene på sponplate i avrettingsmasse

Varmesløyfer montert i Uponor Fix Festeskinne som festes mot et eksisterende gulv. Uponor Comfort Pipe rør 12 x 1,7 mm monteres i festeskinnenes rørfikseringer med 125 mm mellom rørene. Deretter støpes alt inn i avrettingsmasse, som i våtrom dekkes med en fuktsperre. Rørene skal dekkes med min 15 mm eksklusivt eventuelle fliser.

  • Fliser eller belegg
  • Fuktsperre i våtrom
  • Avrettingsmasse
  • Gulvvarmerør
  • Festeskinne
  • Sponplate
  • Gulvbjelke
  • Isolering

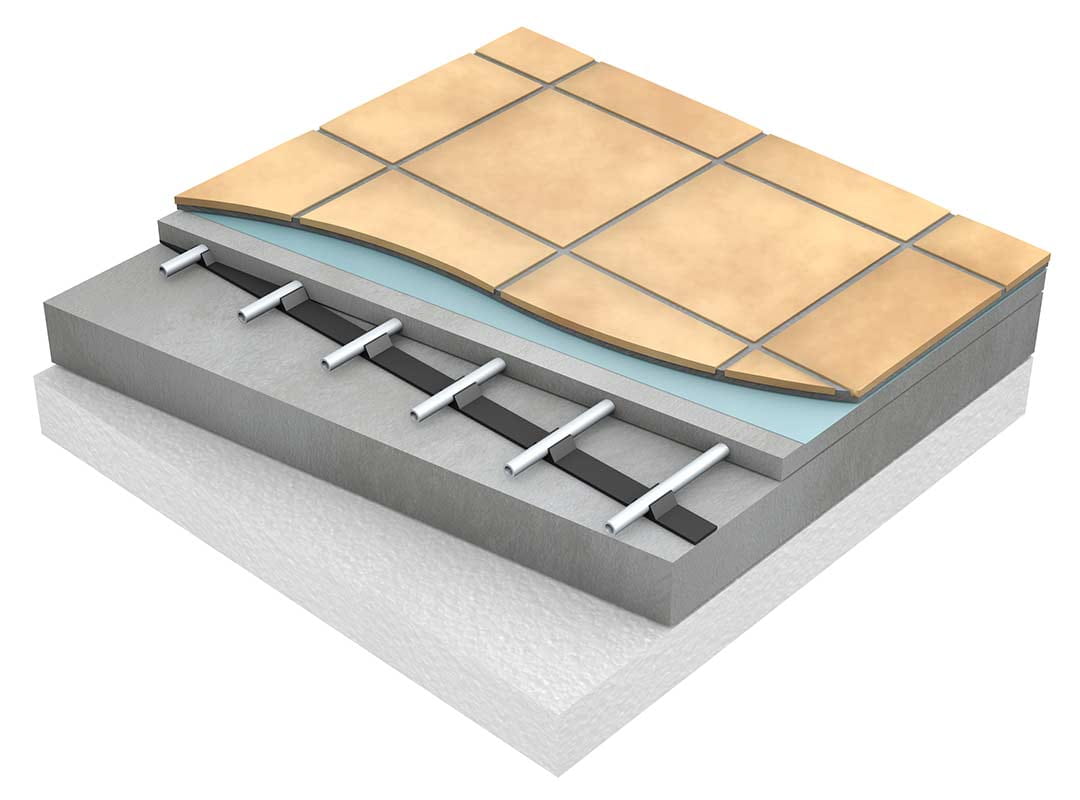

Fix 20 rörhållarskena på betong

Uponor Gulvvarme i festeskinne uten mothaker festet til betong eller lettbetong innstøpt i avrettingsmasse (16-20 mm rør)

Varmesløyfer montert i Uponor Fix Festeskinne uten mothaker som festes mot betong eller lettbetong, støpt i avrettingsmasse. Uponor Comfort Pipe PLUS rør 20 x 2,0 mm monteres i festeskinnens rørskinner med c/c 300 mm mellom rørene. Uponor Comfort Pipe PLUS rør 16/17 x 2,0 mm montert med c/c 200 mm mellom rørene. Eventuelt armeringsjern kan legges over gulvvarmesløyfene. Deretter støpes rørene inn og dekkes med minimum 30 mm betong, beregnet fra rørets øverste kant (flistykkelsen kan regnes inn i disse 30 mm).

  • Fliser eller belegg
  • Fuktsperre i våtrom
  • Avrettingsmasse, betong eller spesialmørtel
  • Gulvvarmerør
  • Festeskinne uten mothaker
  • Betong/ lettbetong
  • Isoleringen tilpasses etter forholdene
