Uponor Combi Port M-Hybrid Toplotni interfejs HP
HP verzija za indirektnu pripremu tople vode za domaćinstvo u mrežama sa visokom električnom energijom sa električnim grejačem od 400 V i direktnim priključcima za grejanje stana za sisteme toplotnih pumpi sa niskom temperaturomKodovi za dimenzije:400 V – pogodno za napon električne mreže za električni grejač od 400 V u primeni tople vode za domaćinstvo15,18 – indikator kapaciteta tople vode za domaćinstvo (l/min) kada se pomeša sa 38 °CSt – izmenjivač toplote od lemljenog nerđajućeg čelika bez negvozdenih metala za pripremu tople vode za domaćinstvo13H2 – 13 kW instalirane snage za ~53 °C temperature tople vode za domaćinstvo pri 10 l/min (ili ~15 l/min kada se pomeša sa 38 °C)21H3 – 21 kW instalirane snage za ~60 °C temperature tople vode za domaćinstvo pri 10 l/min (ili ~18 l/min kada se pomeša sa 38 °C)DI – primarni kontroler diferencijalnog pritiska na ulazu jedinice toplotnog interfejsaDH – sekundarni kontroler diferencijalnog pritiska na vodu kola za grejanje stanaBP – funkcija predgrejanja vodova snabdevanjaHA – prigušivač vodenog udara na strani tople vode za domaćinstvoFR – sakupljač prljavštine na povratnoj liniji grejanja stana
Detalji o proizvodu
Dokumenti
Tehnički priručnik
Tehničke informacije Combi Port and Aqua Port (1094902)
Generalne informacije
Specification
- priključak je potpuno sklopljen i testiran na pritisak- stege za cevi od plastike za zvučnu zaštitu i toplotno razdvajanje- DVGW sertifikovani PM ventil sa patentiranom tehnologijom trostrukog zaptivanja- toplotna izolacija cevi za snabdevanje- termostatički zaobilazni ventil- električni grejač za toplu vodu za domaćinstvo- odstojnik za merač toplote 110 mm x3/4"- odstojnik za vodomer 110 mm x3/4"- ventili za ventilaciju i odvod- sito za hladnu vodu 0,5 mm- sito za primarni vod za snabdevanje toplotom 0,5 mm- mogućnost povezivanja (označeno) spojne ušice za električno uzemljenje- maks. radni pritisak, grejanje: PN10- maks. radni pritisak, sanitarni sistem: PN10- maks. radna temperatura, primarno kolo: 85 °C- maks. radna temperatura, kolo za toplu vodu u domaćinstvu: 60 °C- maks. diferencijalni pritisak primarnog grejanja: 2,5 bara- min. pritisak, sanitarni sistem: 2,0 bara- materijal priključka, sanitarni sistem: CW617N- materijal priključka, grejanje: CW617N, CW614N- materijal cevi: nerđajući čelik 1.4401- mere: Š/V/D 555,5 x 618 x 174 mm
Application
- Decentralizovana trenutna proizvodnja tople vode za domaćinstvo- Podni sistemi grejanja- Sistemi toplotne pumpe sa primarnim kolom niske temperature grejanja
Certification
- DVGW odobrenje
Crteži proizvoda

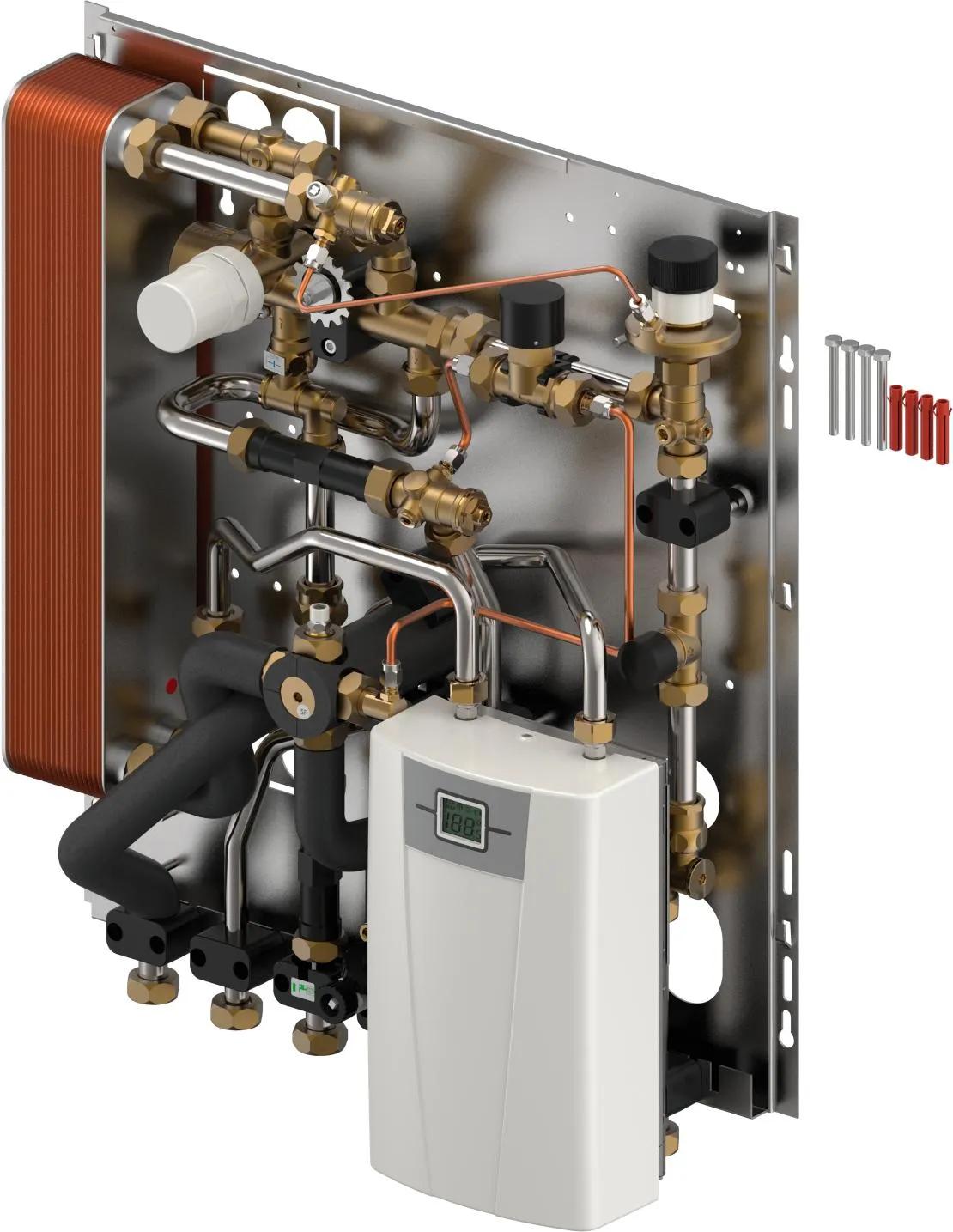

Rendered

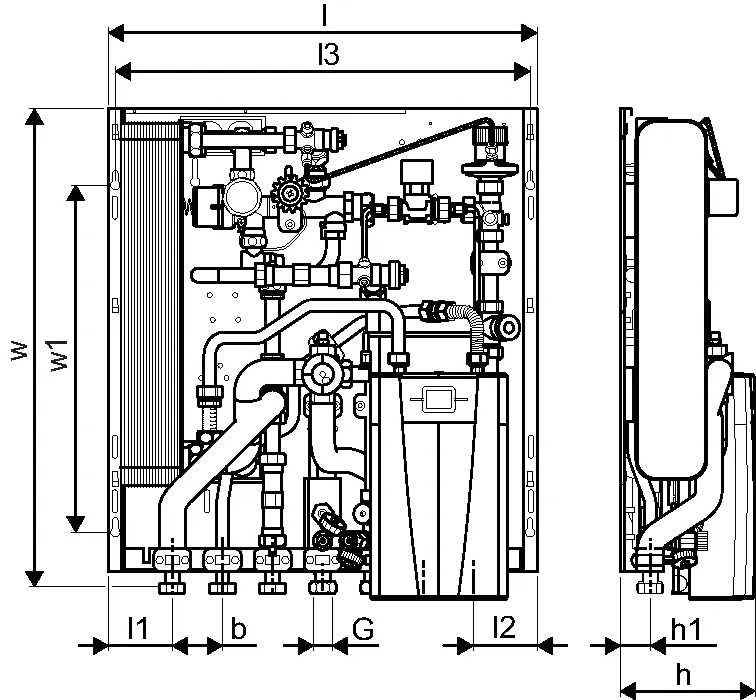

Z-drawing
Label drawings
