Installations- och bruksanvisning
1 KB1161535
GF JRGUMAT blandningsventil 3400 55°C DN40
Artikeldetaljer
Mått och dimensioner
| Objektsenhetsbredd | 75 |
|---|---|
| Objekt Enhetslängd | 150 |
| Artikel Enhet Vikt | 2,1 |
| Item_UOM | st |
| Objekt Enhetshöjd | 135 |

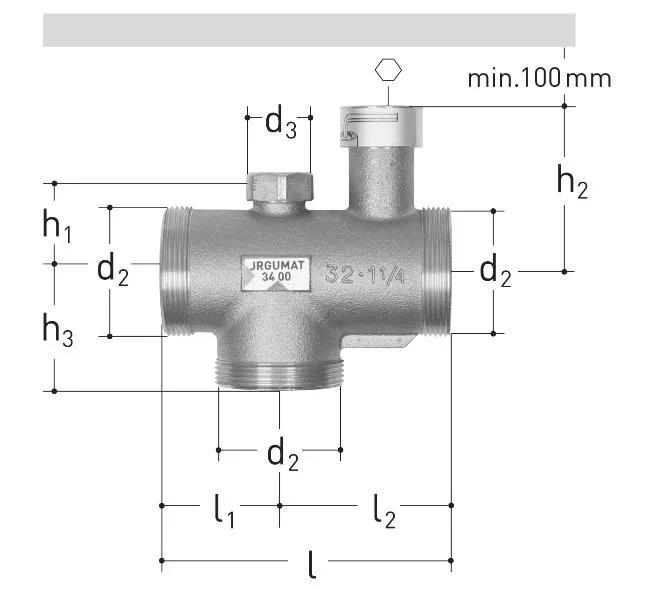

Measurements
| Längd (l1) | 58 |
|---|---|
| Z Mått h1 | 50 |
| Cylindrisk gänga G2 | 2 1/4 |
| LENGTH_L | 150 |
| Z Mätning h3 | 58 |
| Cylindrisk gänga G3 | 3/4 |
| Z Mätning d | 40 |
| Längd (l2) | 92 |
| Z Mätning h2 | 77 |
Packaging
| Field | PL1 |
|---|---|
| Förpackning GTIN | 06414900057752 |
| Förpackningsbredd | 196 |
| Förpackningshöjd | 105 |
| Förpackningslängd | 250 |
| Förpackningsmängd | 1 |
| Förpackningstyp | Base_Box |
| Förpackningsvikt | 2,34 |
| Förpackningsvolym | 0,005145 |
Product code
| Item no EAN | 7613263101723 |
|---|---|
| Item no RSK | 4927923 |
| Item no GTIN | 07613263101723 |
| Item no GF | 350760113 |
Dokument
Teknisk Manual
Installations- och bruksanvisning
1005 B1161560
Installations- och bruksanvisning JRGUMAT thermostatic mixing valve LF (1161560)
Installationsanvisning
189 B1161433
