Installations- och bruksanvisning
1 KB1161535
GF JRGUMAT blandningsventil 3400 25°C DN50
Artikeldetaljer
Mått och dimensioner
| Artikel Enhet Vikt | 3,61 |
|---|---|
| Objektsenhetsbredd | 94.5 |
| Objekt Enhetslängd | 180 |
| Item_UOM | st |
| Objekt Enhetshöjd | 154.5 |

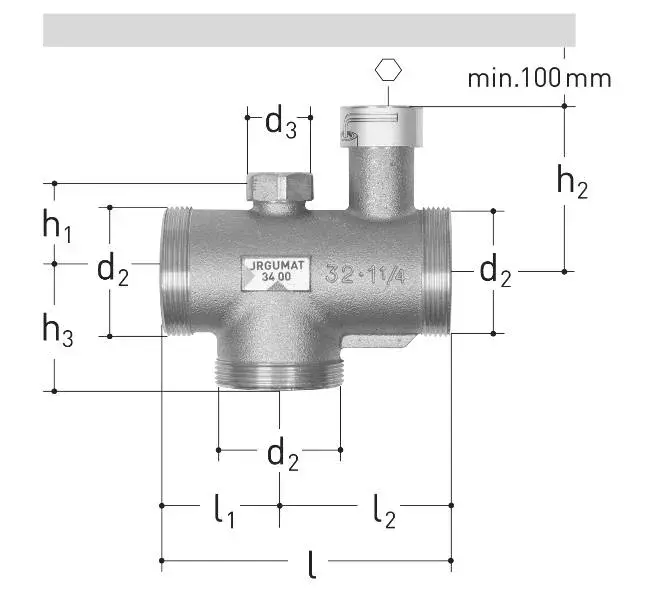

Measurements
| Cylindrisk gänga G3 | 3/4 |
|---|---|
| Z Mätning d | 50 |
| Längd (l1) | 70 |
| Z Mått h1 | 60 |
| Cylindrisk gänga G2 | 2 3/4 |
| LENGTH_L | 180 |
| Z Mätning h3 | 70 |
| Längd (l2) | 110 |
| Z Mätning h2 | 85 |
Packaging
| Field | PL1 |
|---|---|
| Förpackning GTIN | 06414900057639 |
| Förpackningsbredd | 221 |
| Förpackningshöjd | 126 |
| Förpackningslängd | 290 |
| Förpackningsmängd | 1 |
| Förpackningstyp | Base_Box |
| Förpackningsvikt | 3,82 |
| Förpackningsvolym | 0,00807534 |
Product code
| Item no GTIN | 07613263101341 |
|---|---|
| Item no EAN | 7613263101341 |
| Item no RSK | 4927924 |
| Item no GF | 350760011 |
Dokument
Teknisk Manual
Installations- och bruksanvisning
1005 B1161560
Installations- och bruksanvisning JRGUMAT thermostatic mixing valve LF (1161560)
Installationsanvisning
189 B1161433
