Support af Wirsbo gulvvarmestyring

 Følg nedenstående instruktioner for at kontrollere din 24V-termostat.

Kablerne, der er tilsluttet terminal 2 og 4, kan tilsluttes fra en transformer eller et kontrolcenter. Terminal 3 er tilsluttet kontrolenheden.


Kontroller spændingen mellem terminal 2 og 4, som altid skal være 24V.


Den samme kontrol kan derefter udføres mellem terminal 3 og 4. Her skal den være 24 volt, når knappen på rumtermostaten er indstillet højere end rumtemperaturen. Den skal være 0 volt, når den tilsvarende knap er indstillet under rumtemperaturen.

 Hvis du har en sort plastmanifold med røde knapper, skal du købe en telestat med Varenr.: 1141679 med M-30 udvendigt gevind


Hvis du har en messingmanifold med hvide eller grønne Wirsbo-telestater eller blå Uponor-telestater, skal du købe
en telestat med Varenr.: 1141681 med M-28 indvendigt gevind (grøn ring)


Hvis du har en manifold i rustfrit stål, skal du købe en telestat med Varenr.: 1141677 med M-30 indvendigt gevind.



Har du en manifold af et andet mærke?
Så kan du sandsynligvis bruge vores universelle telestat med Varenr.: 1141681, som har tre forskellige adapterringe (VA 16H, VA 26, VA32, VA 50).
Se vores kompatibilitetsliste for at se, om din fordeler er blandt disse.
Universel telestat – Kompatibilitetsliste

Dette kan skyldes, at batteriet i termostaten for den pågældende kanal er dødt. Batteriet skal udskiftes med et AA 3,6 V lithiumbatteri. Når det er udskiftet, bør kanalen på kontrolenheden holde op med at blinke, forudsat at forbindelsen er intakt.

Tip! Hvis flere kanaler blinker, og du har købt batterier til dem, skal du teste forbindelsen for alle termostater med et batteri for at sikre, at de fungerer. Hvis det viser sig, at der er en fejl i termostaterne eller kontrolcentrene, kan du returnere de uåbnede batterier og bruge pengene på et nyt Uponor-kontrolsystem.

Hvis kanalen fortsætter med at blinke efter udskiftning af batteriet

1. Følg den korte vejledning til Cosy Radio for eventuelt at afregistrere og genregistrere kanalen.

 Det første, du kan gøre, er at løsne telestaterne manuelt. Hvis det bliver varmt, ved du, at problemet muligvis er relateret til kontrolenheden. Ellers har det noget at gøre med fordeleren eller den primære varmekilde eller kildens cirkulation.


Termostat
Fase = 2
Styring = 3
Nul = 4

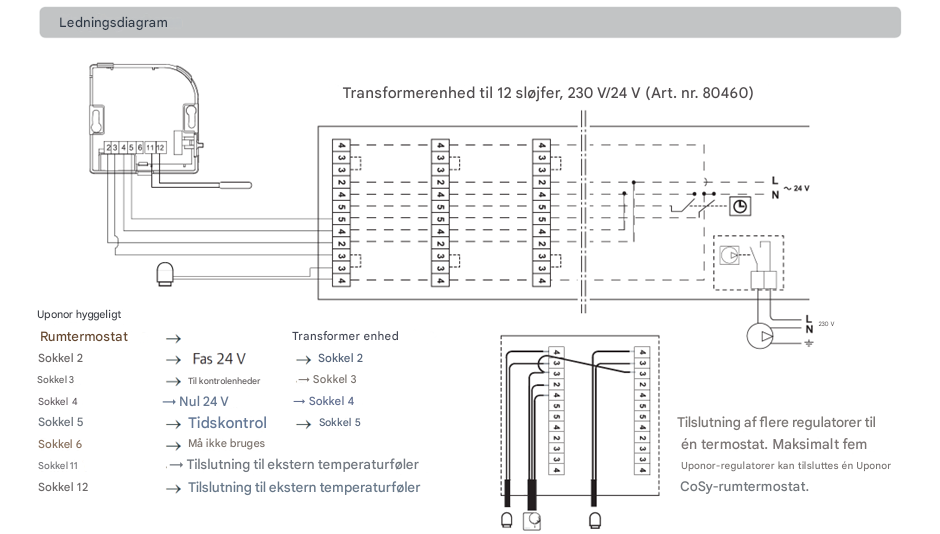

Tilslutningsdiagram for Wirsbo 24V terminalblok
