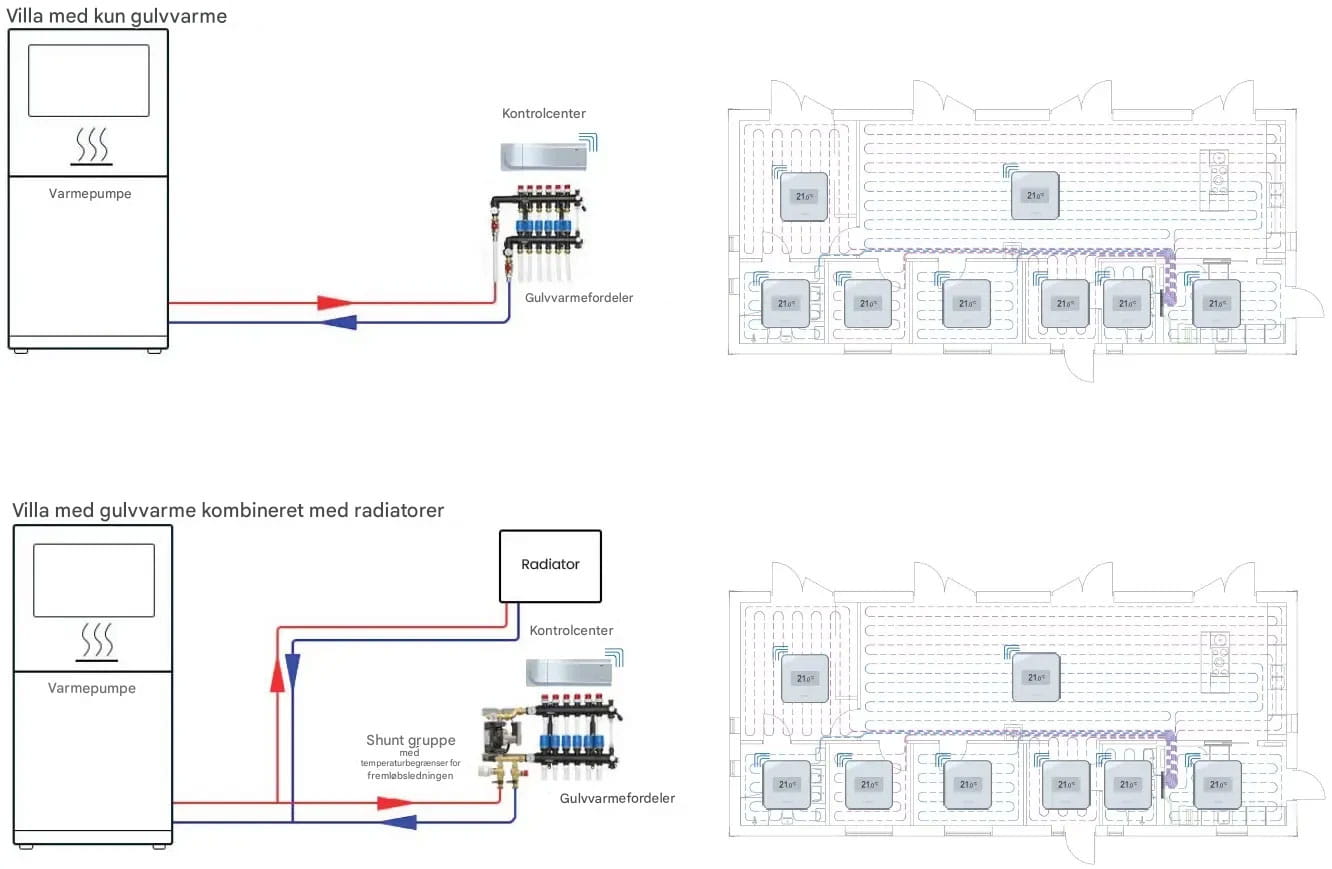

Support af gulvvarmestyring

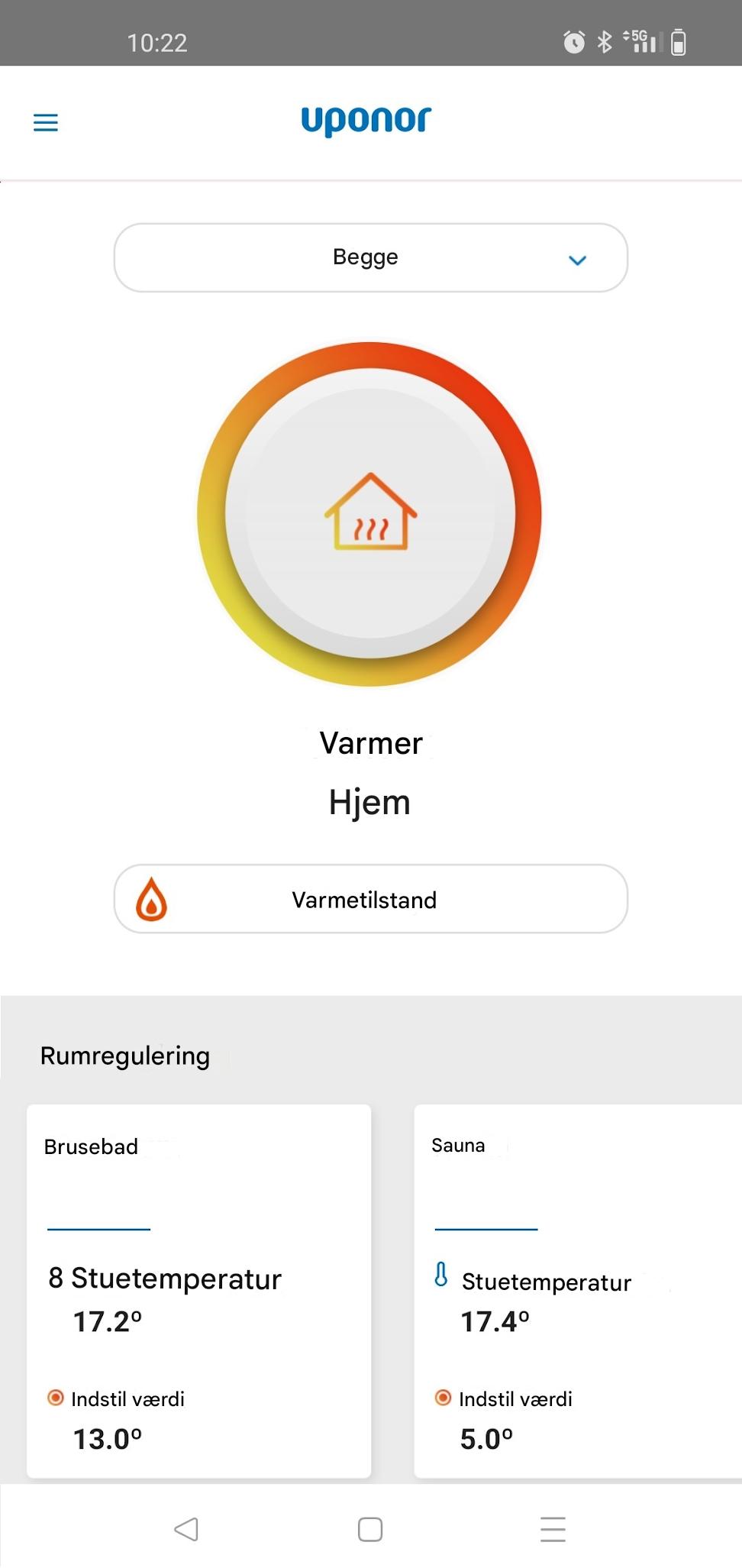

 Når du er logget ind på din Smatrix Pulse-app, skal du vælge Tilføj installation.

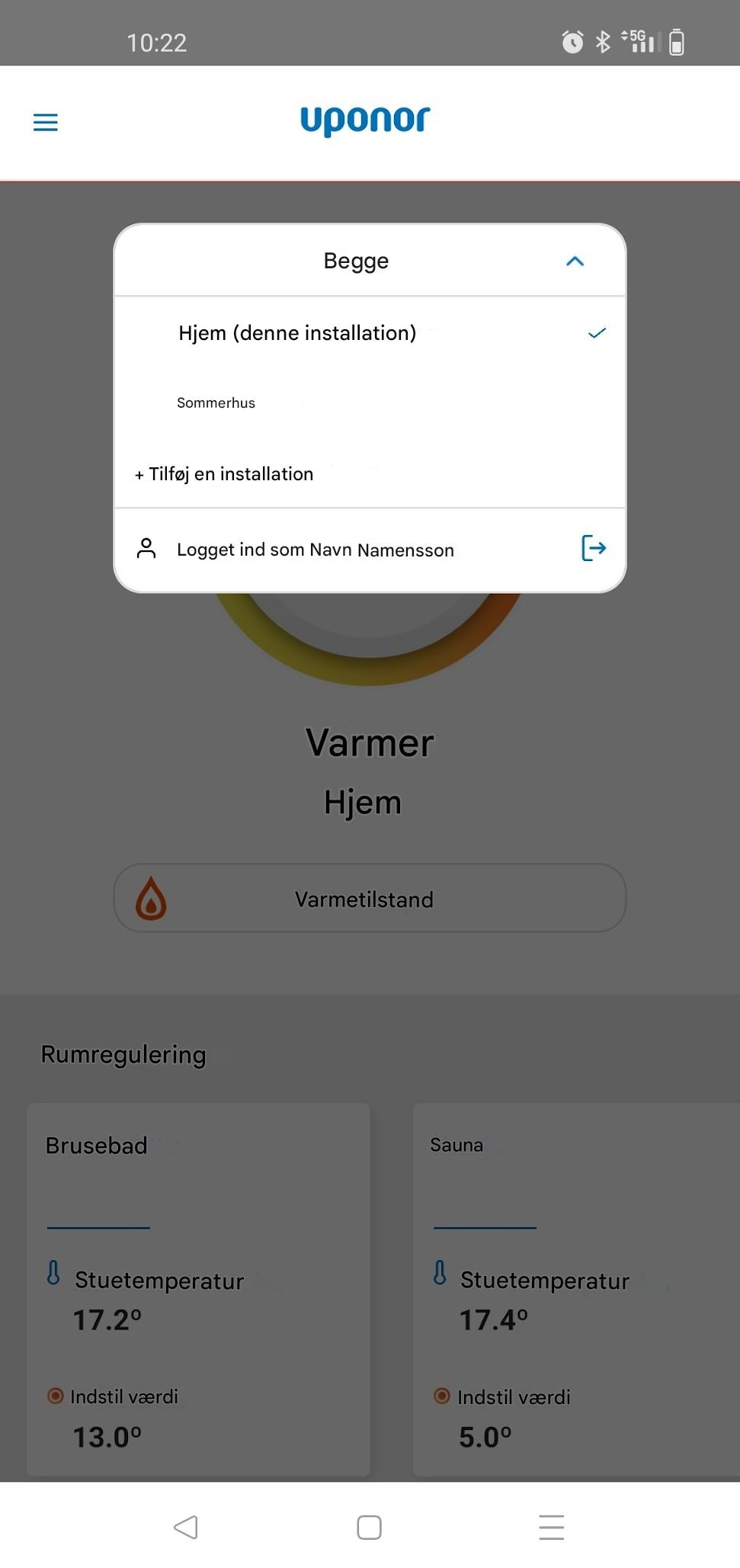

Start med at trykke på pil ned (pilen findes i feltet "Hjem" på billedet ovenfor).




Tryk på "Tilføj en installation".

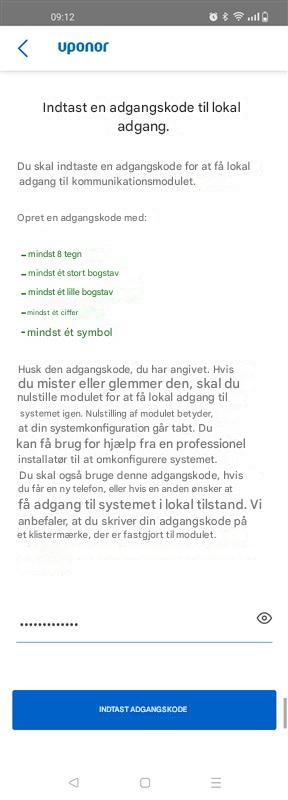

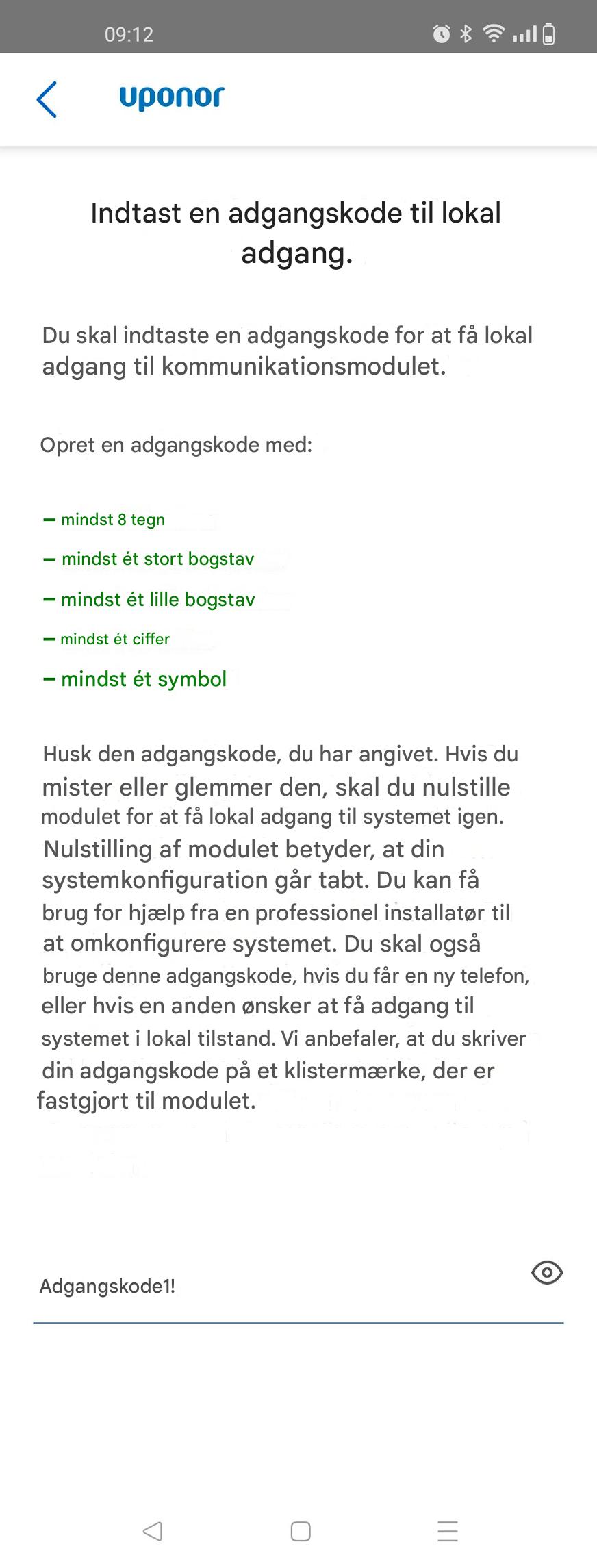

Følg derefter trinene i appen. Du kan bruge nedenstående PDF som hjælp under installationen:
Vejledning til tilslutning af en ny installation til en eksisterende konto (geninstallation/tilføjelse af yderligere facilitet)




 Vil du hellere se en installationsvideo?
Installationsvideo - Registrer en eksisterende kanal i kontrolcentret

Trin 1 - Start med at afregistrere den ønskede kanal
1.1 - Hold "OK"-knappen på kontrolcentret nede i ca. tre sekunder, indtil LED'en for kanal 1 (eller den første afregistrerede kanal) blinker rødt.
1.2 - Brug knapperne < eller > til at flytte markøren til den ønskede kanal (den valgte kanal blinker rødt/grønt).
1.3 - Hold pileknapperne < > nede samtidigt, og slip dem, så snart den valgte kanal kun blinker rødt (tager ca. tre sekunder).
1.4 - Gentag trin 1.2 og 1.3, hvis du vil afregistrere flere kanaler.

Trin 2 - Registrer en ny termostat på tomme kanaler
2.1 - Brug knapperne < eller > til at flytte markøren til den ønskede kanal (den valgte kanal blinker rødt).
2.2 - Tryk på knappen "OK" for at vælge kanalen til registrering. LED'en for den valgte kanal begynder at blinke grønt.
2.3 - Gentag trin to og tre, indtil alle kanaler, der skal registreres med den specifikke termostat, er valgt (valgte LED'er blinker grønt).

 På din T-169/T-149 termostat

Hold knapperne ^ og v på termostaten nede, indtil et antennesymbol/filtertræ vises på displayet. Der vises et "OK"-flueben på displayet, og LED'en for den valgte kanal lyser nu konstant grønt, hvilket angiver, at registreringen er afsluttet. Den næste tilgængelige kanal begynder at blinke rødt i kontrolcentret.



Knaplayout T-169


Knaplayout T-149

Gentag alle trin fra trin 2.1, indtil alle rumtermostater er registreret, og alle kanaler, der skal programmeres, lyser med et konstant grønt lys. For at afslutte registreringen og vende tilbage til driftsmodus skal du holde "OK"-knappen på kontrolcentret nede i ca. tre sekunder, indtil de grønne LED'er slukkes.


På din T-165/T-145-termostat

Hold registreringsknappen på termostaten (lille rektangulær knap med en kugle på) nede, og slip knappen, så snart LED'en nederst til højre på termostatens forside begynder at blinke rødt. LED'en for den valgte kanal på kontrolcentret lyser nu konstant grønt, og registreringen af termostaten er afsluttet. Den næste ledige kanal begynder at blinke rødt på kontrolcentret.



Knappens placering T-165/T-145


Gentag alle trin fra trin 2.1, indtil alle rumtermostater er registreret, og alle kanaler, der skal programmeres, lyser med et fast grønt lys. For at afslutte registreringen og vende tilbage til driftsmodus skal du holde "OK"-knappen på kontrolcentret nede i ca. tre sekunder, indtil de grønne LED'er slukkes.

For andre termostater henvises til hurtigvejledningen til Smatrix Pulse Base (kablet eller til  Smatrix Pulse Wave (trådløs)..

 Vil du hellere se en installationsvideo?
Installationsvideo til termostat T-169/T-149

 Trin 1 – På det centrale reguleringskontor

1.1 - Tryk og hold knappen "OK" på kontrolpanelet nede i cirka tre sekunder, indtil LED'en for kanal 1 (eller den første ikke-registrerede kanal) blinker rødt.
1.2 - Brug knapperne < eller > til at flytte markøren til den ønskede kanal (den valgte kanal blinker rødt).
1.3 - Tryk på "OK"-knappen for at vælge den kanal, der skal registreres. LED'en for den valgte kanal begynder at blinke grønt.
1.4 - Gentag trin to og tre, indtil alle kanaler, der skal registreres med den specifikke termostat, er valgt (valgte LED'er blinker grønt).

 Trin 2 – På din T-169/T-149 termostat

2.1 – Hold knapperne ^ og v på termostaten nede, indtil et antennesymbol/filtertræ vises på displayet. Der vises et "OK"-flueben på displayet, og LED'en for den valgte kanal lyser nu grønt, og registreringen er afsluttet. Den næste tilgængelige kanal begynder at blinke rødt i kontrolcentret.



Placering af knappar T-169


Placering af knappar T-149

2.2 - Gentag alle trin fra trin 1.2, indtil alle rumtermostater er registreret, og alle kanaler, der skal programmeres, lyser med et konstant grønt lys. For at afslutte registreringen og vende tilbage til driftsmodus skal du holde "OK"-knappen på kontrolcentret nede i ca. tre sekunder, indtil de grønne LED'er slukkes.

 Vil du hellere se en installationsvideo?
Installationsvideo til termostat T-165/T-145

Trin 1 – På kontrolenheden

1.1 – Hold knappen "OK" på kontrolenheden nede i ca. tre sekunder, indtil LED'en for kanal 1 (eller den første uregistrerede kanal) blinker rødt.
1.2 – Brug knapperne < eller > til at flytte markøren til den ønskede kanal (den valgte kanal blinker rødt).
1.3 – Tryk på knappen "OK" for at vælge kanalen til registrering. LED'en for den valgte kanal begynder at blinke grønt.
1.4 - Gentag trin to og tre, indtil alle de kanaler, der skal registreres med den pågældende termostat, er valgt (de valgte LED'er blinker grønt).

 Trin 2 – På din T-165/T-145 termostat

2.1 – Tryk og hold registreringsknappen på termostaten nede (lille rektangulær knap med en kugle på), slip knappen, så snart LED'en nederst til højre på termostatens forside begynder at blinke rødt. LED'en for den valgte kanal på kontrolcentret lyser nu grønt, og registreringen af termostaten er afsluttet. Den næste ledige kanal begynder at blinke rødt på kontrolcentret.



Placering af knappar T-165/T-145


2.2 - Gentag alle trin fra trin 1.2, indtil alle rumtermostater er registreret, og alle kanaler, der skal programmeres, lyser med et fast grønt lys. For at afslutte registreringen og vende tilbage til driftsmodus skal du holde "OK"-knappen på kontrolcentret nede i ca. tre sekunder, indtil de grønne LED'er slukkes.

 Vil du hellere se en installationsvideo?
Installationsvideo – Tilslutning af kontrolenheder

Tilslutning af kontrolenheder er kun nødvendigt, hvis du vil styre flere enheder ved hjælp af f.eks. app-styring (kommunikationsmodul R-208).

Det trådløse system (Smatrix Wave) opretter trådløs forbindelse til andre kontrolenheder med en antenne.
Det kablede system (Smatrix Base) kræver en kablet 3-leder-kabelforbindelse mellem kontrolcentrene.

Sådan forbindes kontrolcentre

For det første kontrolcenter med kommunikationsmodul R-208
1.1 - Hold knappen "OK" på kontrolcentret med kommunikationsmodul R-208 (Master) nede i ca. tre sekunder, indtil de registrerede kanaler begynder at lyse grønt, og en markeringslampe blinker rødt på en af kanalerne. (Hvis kanalen blinker rødt/grønt, er markøren på en allerede registreret kanal).
1.2 - Brug knapperne < eller > til at flytte markøren til strømindikatoren.
1.3 - Tryk på "OK"-knappen. Den første kanal blinker rødt. Du er nu i menuen for systemenheder.
1.4 - Tryk på "OK"-knappen igen. Den første kanal blinker nu grønt.
1.4 - Gentag trin to og tre, indtil alle kanaler, der skal registreres med den specifikke termostat, er valgt (valgte LED'er blinker grønt).

For de resterende kontrolcentre, to til fire (med en standardantenne, hvis det er et trådløst system)
1.1 - Hold "OK"-knappen på kontrolcentret nede i ca. tre sekunder, indtil LED'en for kanal 1 (eller den første uregistrerede kanal) blinker rødt.
1.2 - Brug knapperne < eller > til at flytte markøren til strømindikatoren, så den blinker rødt.
1.3 - Tryk på "OK"-knappen. Du er nu i systemenhedsmenuen. Den første kanal blinker rødt.
1.4 - Tryk på "OK"-knappen endnu en gang. Den første kanal lyser nu med et fast grønt lys, og indikatorlampen flytter sig til den næste tilgængelige kanal og blinker rødt.
1.4 - Gå til det næste kontrolcenter og gentag ovenstående trin.

Når alle kontrolcentre har et fast grønt lys på kanal et i systemenhedsmenuen, er sammenkoblingen færdig.
Vend tilbage til driftsmodus ved at holde "OK"-knappen nede på alle kontrolcentre, et ad gangen. Strømindikatoren lyser grønt, når kontrolcentret er i driftsmodus.

Ledningsføringen til basistermostaterne kan udføres på enhver ønsket måde. Det eneste, du skal sikre dig, er, at A går til A, B til B, + til + og - til -. Så længe kommunikationen når en af AB+-grupperne, vil du kunne forbinde termostaterne gennem registreringsprocessen.
Se spørgsmålet "Hvordan installerer jeg en Smatrix-termostat..." for at registrere din termostatmodel.

 Eksempel: Tilslutning af en termostat til en termostat



Eksempel: Tilslutning af to til samme indgang og de øvrige til separate indgange



 Hvis du allerede har en kablet Wirsbo-termostat, kan du nemt udskifte den med en ny Uponor SPI-termostat 24V Wire (varenrr.: 1061163 ). Nummereringen på terminalerne (kablerne) er den samme som på Wirsbo-termostaten. 2=Fase 3=Styrekabel 4=Nul. Sørg for, at transformeren/kontrolcentret er afbrudt fra strømforsyningen, inden du begynder at udskifte termostaten.

Erstatningstermostat til Wirsbo Wire (24V) varenr.: 1061163

 Inden du køber en termostat, kan du kontrollere funktionen af din eksisterende termostat. Du kan gøre dette ved at følge disse tre trin med et multimeter.

Kablerne, der er tilsluttet terminal 2 og 4, kan være tilsluttet fra en transformer eller et kontrolcenter. Ved terminal 3 er der en forbindelse til kontrolenheden.


Kontroller spændingen mellem terminal 2 og 4, som altid skal være 24 V.


Den samme kontrol kan derefter udføres mellem terminal 3 og 4. Her skal spændingen være 24 volt, når knappen på rumtermostaten er indstillet højere end rumtemperaturen. Spændingen skal være 0 volt, når den tilsvarende knap er indstillet under rumtemperaturen.
