Support til pumpe- og shuntgrupper
Shuntmodeller og regulatorer
Uponor Push 12 TH-G Termostat of kapillarrør
(Kapacitet ca. 40 m² med 2x20 mm Comfortpipe Plus og 50 W/m²)
Varenr. 1095127
(Erstatningspumpe har Uponor varenr. 1095132)
Klik på linket for at åbne videoen på YouTube eller linket til dokumentet.
Uponor Push 12 WL-G med Trådløs termostat
(Kapacitet ca. 40 m² med 2x20 mm Comfortpipe Plus og 50 W/m²)
(Erstatningspumpe har Uponor varenr. 1095132)
Klik på linket for at åbne videoen på YouTube eller linket til dokumentet.
Uponor Push 23 B-W
(Kapacitet ca. 240 m² ved 50 W/m²)
varernr. 1078304
(Erstatningspumpe/drivside har Uponor varenr. 1134170))
Uponor Push 23 A-AC
(Kapacitet ca. 240 m² ved 50 W/m²)
Varer nr. 1085008
(Erstatningspumpe/drivside har Uponor varenr. 1134170)
Uponor MPG 10 AW
(Kapacitet ca. 240 m² ved 50 W/m².)
Varenr. 1094185
(Erstatningspumpe/drivside har Uponor-varenr. 1134170)
Uponor PPG-30-A-W
(Kapacitet ca. 600 m² ved 50 W/m²)
Varenr. 1084143
Uponor EPG-6-A-W
(Maksimalt areal: Køling ved 35 W/m² ca. 170 m² / – Maksimalt areal: Opvarmning ved 50 W/m² ca. 200 m²)
Varenr. 1078310
Uponor Move X-157
varenr. 1071693
Klik på linket for at åbne det ønskede dokument.
Move Pro X-159 (udgået)
Klik på linket for at åbne det ønskede dokument.
Comfort Port Snesmeltningsveksler SX40 / SX60
Ofte stillede spørgsmål (FAQ)
FAQ - Push 12
Som alle andre varmesystemer, så kræver gulvvarmesystemer indregulering af vandtemperaturen og vandgennemstrømningen. Hvis gulvvarme kombineres med et andet varmesystem, f.eks. radiatorvarme, kræves der normalt en pumpe og en shuntgruppe, da gulvvarme ofte kræver en højere gennemstrømning og lavere vandtemperatur end andre varmesystemer.
Push 12, som beskrives i denne fane, bruges hovedsageligt i renoveringer, hvor man f.eks. ønsker at omdanne et rum til gulvvarme i stedet for at have en radiator i rummet. Du kan nemt tilslutte Push 12 til de eksisterende
rør til radiatoren eller, hvis du foretrækker det, installere en ny forsyning.
Push 12, som beskrives i denne fane, bruges hovedsageligt i renoveringer, hvor man f.eks. ønsker at omdanne et rum til gulvvarme i stedet for at have en radiator i rummet. Du kan nemt tilslutte Push 12 til de eksisterende
rør til radiatoren eller, hvis du foretrækker det, installere en ny forsyning.
Ventilens termostatdel er indstillet til en temperatur, der passer til gulvvarmesystemet. Regulatoren skal justeres, når de eksterne temperaturforhold ændrer sig. Det samme gælder Push 12 og Push 12 med trådløs regulering, men her indstilles rumtemperaturen ved hjælp af den digitale rumtermostat. Den omtrentlige fremløbstemperatur

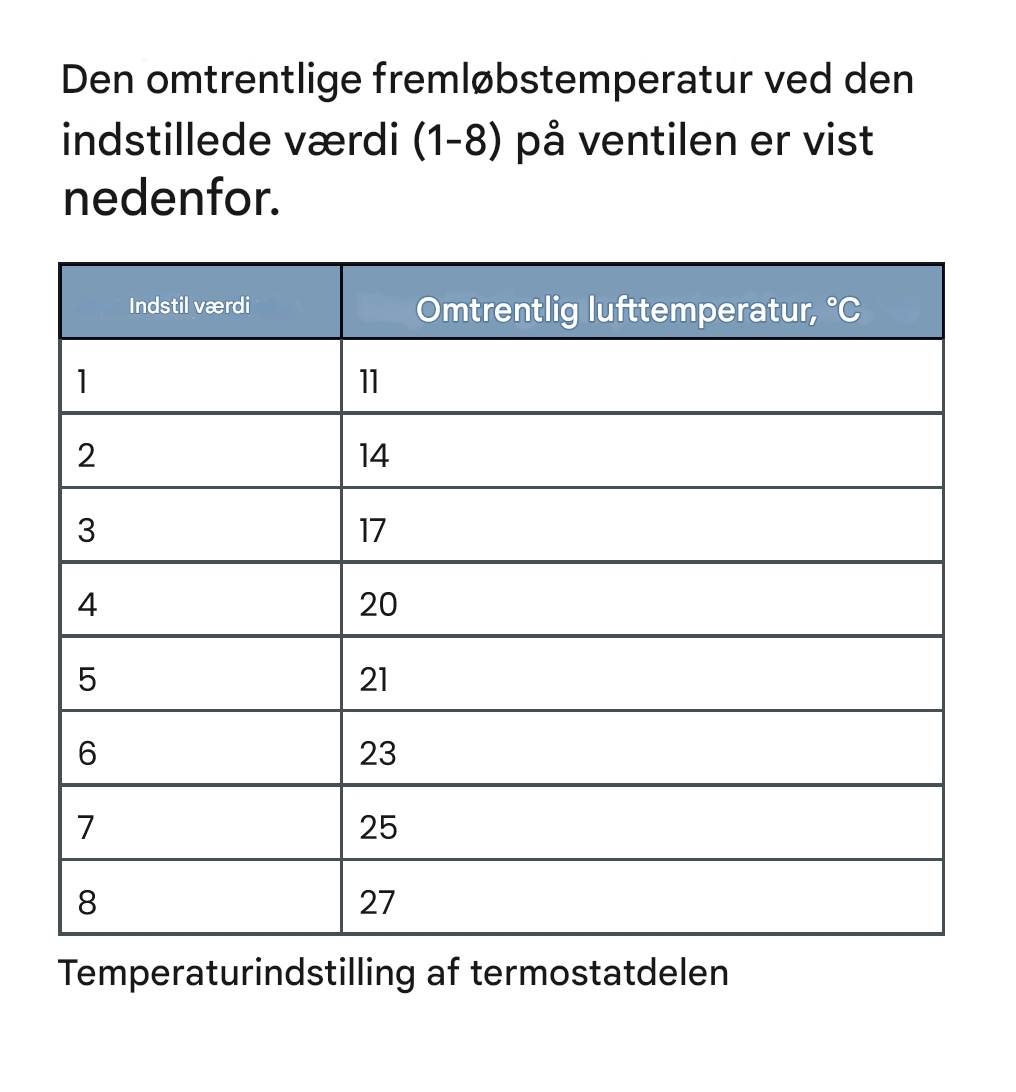

ved den indstillede værdi (1–8) på ventilen er vist nedenfor.
ved den indstillede værdi (1–8) på ventilen er vist nedenfor.
Uponor Fluvia Push 12 leveres fabriksindstillet i et 2-strengs system.
Der er to justeringsskruer i shunten.
2-strengs radiatorsystem
I et 2-strengs radiatorsystem skrues den indre 4 mm umbraco med uret. (er som stadard indstillet fra fabrikken)
Principdiagram for 2-strengs radiatorsystem
Der er to justeringsskruer i shunten.
- Den ydre, 10 mm umbrako, åbner/lukker for primærsiden, når man f.eks. udskifter pumpen.
- Den indre, 4 mm umbrako, skifter mellem 1- og 2-strengssystem.
2-strengs radiatorsystem
I et 2-strengs radiatorsystem skrues den indre 4 mm umbraco med uret. (er som stadard indstillet fra fabrikken)
Principdiagram for 2-strengs radiatorsystem
Ældre og nyere ventil monteret på Push 12
4 mm + 2,5 mm sekskant 10 mm + 4 mm sekskant
1-strengs radiatorsystem
I 1-strengs radiatorsystem skrues den indvendige 4 mm umbraco mod uret, som skrues ud til det maksimale.
Principdiagram for et 1-strengsanlæg
4 mm + 2,5 mm sekskant 10 mm + 4 mm sekskant
1-strengs radiatorsystem
I 1-strengs radiatorsystem skrues den indvendige 4 mm umbraco mod uret, som skrues ud til det maksimale.
Principdiagram for et 1-strengsanlæg
Hold knappen ved håndsymbolet på relæet nede, indtil lampen længst til højre blinker.
Placering af lampen på relæet
På din T-169 termostat
Hold ^- og v-knapperne på termostaten nede, indtil et antennesymbol vises på displayet, og slip dem derefter. Der vises et "OK"-flueben på displayet.
Placering af knapper på T-169
På din T-165 termostat
Hold knapperne - og + på termostaten nede, indtil et antennesymbol vises på displayet og der står CNF og slip derefter.
Placering af knapper på T-166
På din T-165/T-145-termostat
Hold registreringsknappen på termostaten (lille rektangulær knap med en kugle på) nede. Slip knappen, så snart LED'en nederst til højre på termostatens forside begynder at blinke rødt.
Knappens placering på T-165
Lyset længst til højre på relæet blinker hurtigt og slukkes derefter. Termostaten er nu registreret.
Håndsymbolet på relæet (lyset længst til venstre) lyser rødt, når termostaten kræver varme, og er slukket, når den ikke kræver varme.
Placering af lampen på relæet
På din T-169 termostat
Hold ^- og v-knapperne på termostaten nede, indtil et antennesymbol vises på displayet, og slip dem derefter. Der vises et "OK"-flueben på displayet.
Placering af knapper på T-169
På din T-165 termostat
Hold knapperne - og + på termostaten nede, indtil et antennesymbol vises på displayet og der står CNF og slip derefter.
Placering af knapper på T-166
På din T-165/T-145-termostat
Hold registreringsknappen på termostaten (lille rektangulær knap med en kugle på) nede. Slip knappen, så snart LED'en nederst til højre på termostatens forside begynder at blinke rødt.
Knappens placering på T-165
Lyset længst til højre på relæet blinker hurtigt og slukkes derefter. Termostaten er nu registreret.
Håndsymbolet på relæet (lyset længst til venstre) lyser rødt, når termostaten kræver varme, og er slukket, når den ikke kræver varme.
Hold håndsymbolet på relæet nede, indtil alle lys blinker rødt. Slip derefter.
Placering af lys på relæet
Du kan også vælge at nulstille termostaten til fabriksindstillingerne for at sikre, at alle indstillinger er nulstillet til fabriksindstilling.
På din T-169 termostat
Hold alle knapperne på siden nede, og slip dem, når displayet genstarter.
Placering af knapperne på T-169
På din T-166-termostat
Hold knapperne - og + samt OK nede, og slip dem, når displayet genstarter.
Placering af knapperne på T-166
På din T-165 termostat
Behøver ikke at blive nulstillet til fabriksindstillingerne, da den ikke har nogen menuer.
Du kan nu geninstallere termostaten på M-161/X-162-relæet og sikre dig, at alt er som ved leveringen.
Se spørgsmål: "Installer termostat på M-161/X-162"
Placering af lys på relæet
Du kan også vælge at nulstille termostaten til fabriksindstillingerne for at sikre, at alle indstillinger er nulstillet til fabriksindstilling.
På din T-169 termostat
Hold alle knapperne på siden nede, og slip dem, når displayet genstarter.
Placering af knapperne på T-169
På din T-166-termostat
Hold knapperne - og + samt OK nede, og slip dem, når displayet genstarter.
Placering af knapperne på T-166
På din T-165 termostat
Behøver ikke at blive nulstillet til fabriksindstillingerne, da den ikke har nogen menuer.
Du kan nu geninstallere termostaten på M-161/X-162-relæet og sikre dig, at alt er som ved leveringen.
Se spørgsmål: "Installer termostat på M-161/X-162"

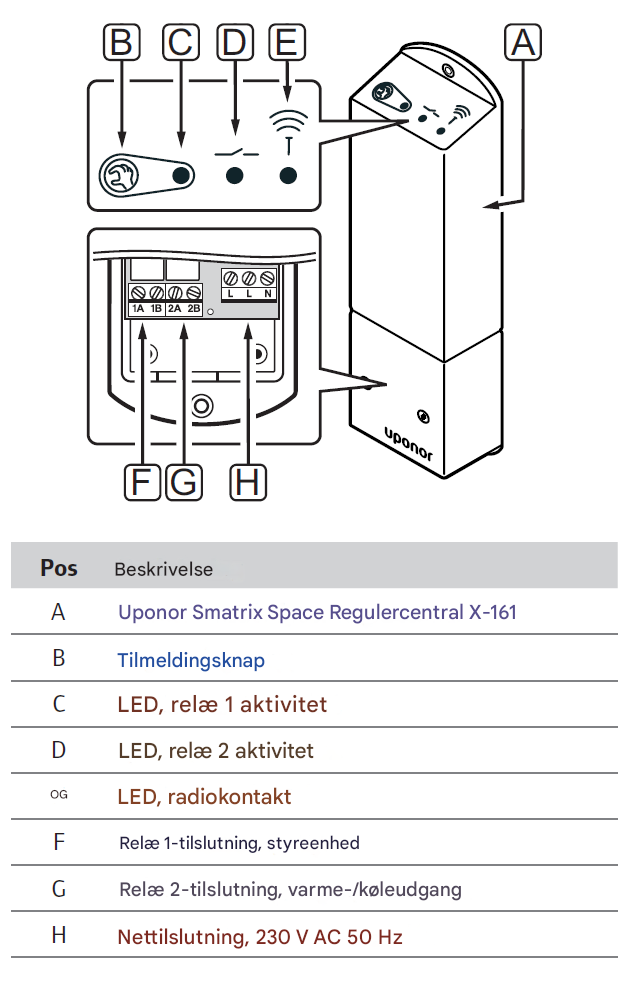

- Lyset på modtagerenheden længst til venstre (C) lyser rødt, når termostaten i rummet kræver varme. Når den ikke kræver varme, er den slukket.
- Lyset i midten (D) er altid slukket.
- Lyset længst til højre (E) blinker undertiden, når det kommunikerer med termostaten.
BEMÆRK! Disse instruktioner gælder kun for trådløse Smatrix.
Hvis du har et system, f.eks. en stueetage med Smatrix Pulse Wave med kommunikationsmodul og et badeværelse på første sal med en Push 12 med trådløs styring, kan du også styre badeværelset via appen.
Trin 1:
Registrer den termostatmodel, du har, på en ledig kanal i kontrolcentret (der skal være en ledig kanal for at kunne gøre dette; hvis alle 12 kanaler er optaget, kan disse instruktioner ikke følges). Trin 2:
Hold håndsymbolet på relæet nede, indtil lyset længst til højre blinker.
Placering af lyset på relæet
Trin 3:
På din T-169 termostat
Hold midterknappen på termostaten nede, indtil du kommer til termostatmenuen på displayet, og rul derefter til menu 09 ved hjælp af pil op (^) eller pil ned (v) på siden af termostaten.
Tryk én gang på OK (den midterste knap) for at åbne menu 09 (et antennesymbol og "No" vises), og tryk derefter på pil op (^), så "No" skifter til "CNF".
Når du når "CNF", skal termostaten automatisk sende et signal til relæet og oprette forbindelse til det.
Lyset længst til højre blinker hurtigere og slukkes på relæet, hvilket betyder, at termostaten nu er parret.
Tryk på OK (den midterste knap på termostaten) for at bekræfte parameterændringen.
Nu hvor du er i menuen, skal du rulle med pilen (^) for at komme forbi menupunktet "12". Rumtemperaturen vises derefter, og du er i driftstilstand på termostaten.
På din T-166-termostat
Hold OK-knappen på termostaten nede, indtil du når termostatmenuen på displayet, og rul derefter til menu 09 ved hjælp af +-knappen.
Tryk en gang på OK for at åbne menu 09 (Int), og tryk derefter to gange på +-knappen, indtil "CNF" vises.
Når du når "CNF", skal termostaten automatisk sende et signal til relæet og oprette forbindelse til det.
Lyset længst til højre blinker hurtigere og slukkes på relæet, hvilket betyder, at termostaten nu er parret.
Tryk på OK for at bekræfte parameterændringen.
Nu hvor du er i menupunkterne, skal du rulle med +-knappen, så du passerer menupunkt "12". Rumtemperaturen vises derefter, og du er i driftstilstand på termostaten.
Hvis du har et system, f.eks. en stueetage med Smatrix Pulse Wave med kommunikationsmodul og et badeværelse på første sal med en Push 12 med trådløs styring, kan du også styre badeværelset via appen.
Trin 1:
Registrer den termostatmodel, du har, på en ledig kanal i kontrolcentret (der skal være en ledig kanal for at kunne gøre dette; hvis alle 12 kanaler er optaget, kan disse instruktioner ikke følges). Trin 2:
Hold håndsymbolet på relæet nede, indtil lyset længst til højre blinker.
Placering af lyset på relæet
Trin 3:
På din T-169 termostat
Hold midterknappen på termostaten nede, indtil du kommer til termostatmenuen på displayet, og rul derefter til menu 09 ved hjælp af pil op (^) eller pil ned (v) på siden af termostaten.
Tryk én gang på OK (den midterste knap) for at åbne menu 09 (et antennesymbol og "No" vises), og tryk derefter på pil op (^), så "No" skifter til "CNF".
Når du når "CNF", skal termostaten automatisk sende et signal til relæet og oprette forbindelse til det.
Lyset længst til højre blinker hurtigere og slukkes på relæet, hvilket betyder, at termostaten nu er parret.
Tryk på OK (den midterste knap på termostaten) for at bekræfte parameterændringen.
Nu hvor du er i menuen, skal du rulle med pilen (^) for at komme forbi menupunktet "12". Rumtemperaturen vises derefter, og du er i driftstilstand på termostaten.
På din T-166-termostat
Hold OK-knappen på termostaten nede, indtil du når termostatmenuen på displayet, og rul derefter til menu 09 ved hjælp af +-knappen.
Tryk en gang på OK for at åbne menu 09 (Int), og tryk derefter to gange på +-knappen, indtil "CNF" vises.
Når du når "CNF", skal termostaten automatisk sende et signal til relæet og oprette forbindelse til det.
Lyset længst til højre blinker hurtigere og slukkes på relæet, hvilket betyder, at termostaten nu er parret.
Tryk på OK for at bekræfte parameterændringen.
Nu hvor du er i menupunkterne, skal du rulle med +-knappen, så du passerer menupunkt "12". Rumtemperaturen vises derefter, og du er i driftstilstand på termostaten.
Hvis du allerede har en Push 12, kan du tilføje en elektrisk patron på et senere tidspunkt.
Hovedformålet med den elektriske patron er at fjerne følelsen af kolde gulve i f.eks. et badeværelse med fliser, når varmesystemet ikke kører i sommermånederne.
Pakken består af:
Termostatinstallation, se spørgsmål "Installation af termostat til M-161 relæ"
Hovedformålet med den elektriske patron er at fjerne følelsen af kolde gulve i f.eks. et badeværelse med fliser, når varmesystemet ikke kører i sommermånederne.
Pakken består af:
- 1 trådløs termostat T-166
- 1 relæ X-162: 230 V med 230 V udgang til styreenhed
- 1x Vario B 230V styreenhed, M28 x 1,5 mm indvendigt gevind
- 1x Elektrisk patron, ca. 500 W, venstre eller højre montering, til tilslutning til Push 12 pumpegruppe
- 1x Sikkerhedsventil 2,5 bar
Termostatinstallation, se spørgsmål "Installation af termostat til M-161 relæ"

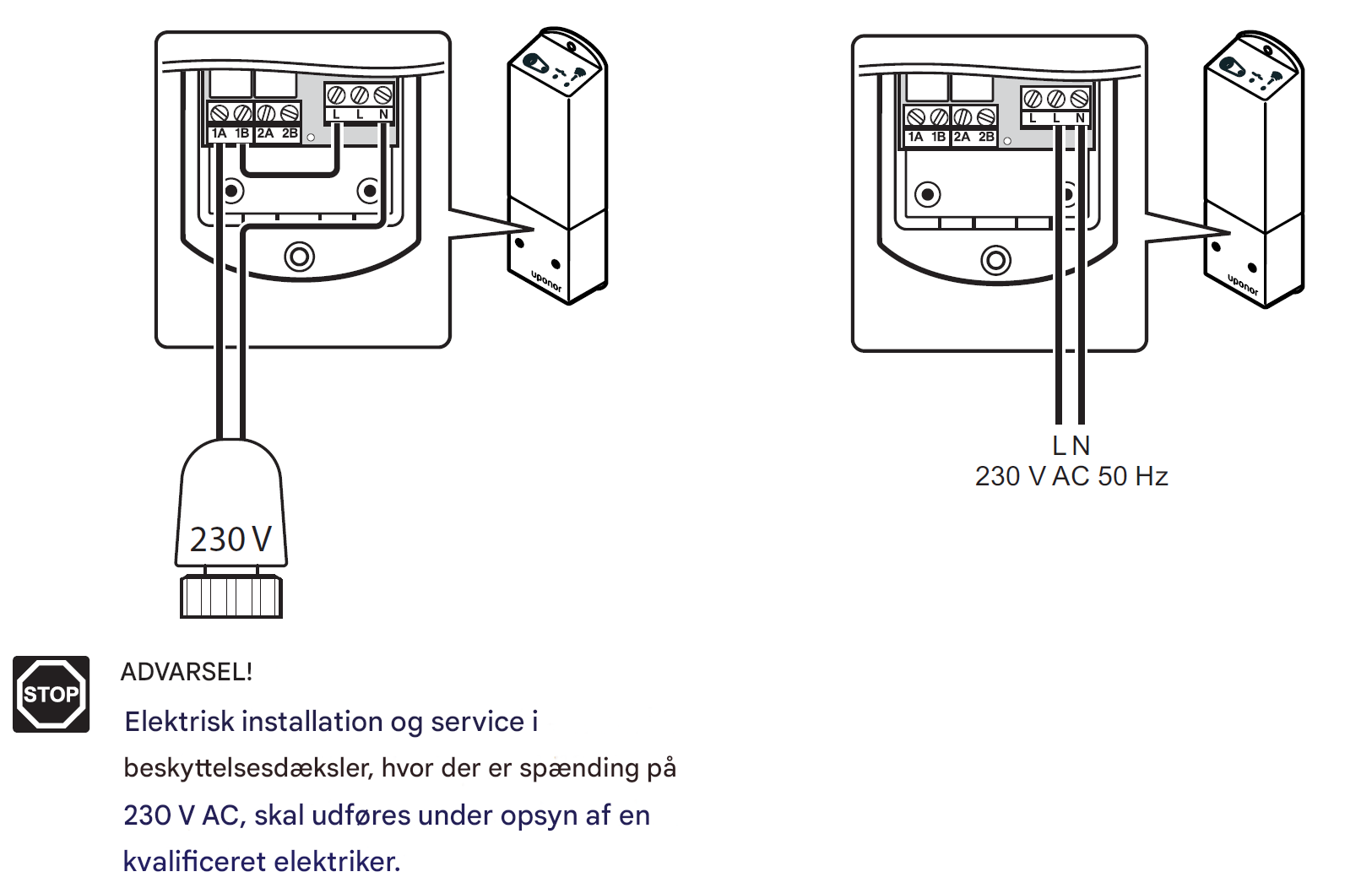

Uponor Fluvia T kontrolsæt med elektrisk patron til Push 12, RSK 2987745
FAQ - Push 23 B-W
Som alle varmesystemer, så kræver gulvvarmesystemer indregulering af vandtemperaturen og vandgennemstrømningen. Hvis gulvvarmen kombineres med et andet varmesystem, f.eks. radiatorvarme, er der normalt behov for en pumpe og en shuntgruppe, da gulvvarme ofte kræver en højere gennemstrømning og lavere vandtemperatur end andre varmesystemer. Pumpe-og shuntgruppen er også nødvendig i systemer med blandede
installationsmetoder. En pumpe- og shuntgruppe er dog ikke nødvendig i alle systemer. Generelt kan den
samme fremløbstemperatur anvendes i hele systemet, hvis forskellen i driftstemperatur er mindre end 10 °C, og Smatrix-reguleringssystemet kan anvendes til at styre rumtemperaturen.
Push 23 B-W i dette afsnit er den enkleste og mest almindelige type shuntgruppe, der bruges til gulvvarmesystemer, når systemet kombineres med et andet system med en højere fremløbstemperatur, f.eks. radiatorer. Kapacitet 240 m² ved 50 W/m². Gennemstrømningen styres af en termostat, der indstilles mellem 20-55 °C. Dette justeres manuelt efter behov.
installationsmetoder. En pumpe- og shuntgruppe er dog ikke nødvendig i alle systemer. Generelt kan den
samme fremløbstemperatur anvendes i hele systemet, hvis forskellen i driftstemperatur er mindre end 10 °C, og Smatrix-reguleringssystemet kan anvendes til at styre rumtemperaturen.
Push 23 B-W i dette afsnit er den enkleste og mest almindelige type shuntgruppe, der bruges til gulvvarmesystemer, når systemet kombineres med et andet system med en højere fremløbstemperatur, f.eks. radiatorer. Kapacitet 240 m² ved 50 W/m². Gennemstrømningen styres af en termostat, der indstilles mellem 20-55 °C. Dette justeres manuelt efter behov.
Termostaten på fremløbsventilen er indstillet til en temperatur, der passer til gulvvarmesystemet.
Det kan være nødvendigt at justere reguleringen, når de udendørs temperaturforhold ændrer sig.
Den omtrentlige fremløbstemperatur
ved den indstillede værdi (1–9) på ventilen er vist nedenfor.
Almindelige indstillinger:
Indstøbt gulvvarme i beton – Termostat indstillet til 3 eller 4.
Gulvvarme i spånplade – Termostat indstillet til 5 eller 6.
Indstøbt gulvvarme kombineret med gulvvarme i spånplade – Termostat indstillet til 5 eller 6.
Det kan være nødvendigt at justere reguleringen, når de udendørs temperaturforhold ændrer sig.
Den omtrentlige fremløbstemperatur
ved den indstillede værdi (1–9) på ventilen er vist nedenfor.
Almindelige indstillinger:
Indstøbt gulvvarme i beton – Termostat indstillet til 3 eller 4.
Gulvvarme i spånplade – Termostat indstillet til 5 eller 6.
Indstøbt gulvvarme kombineret med gulvvarme i spånplade – Termostat indstillet til 5 eller 6.

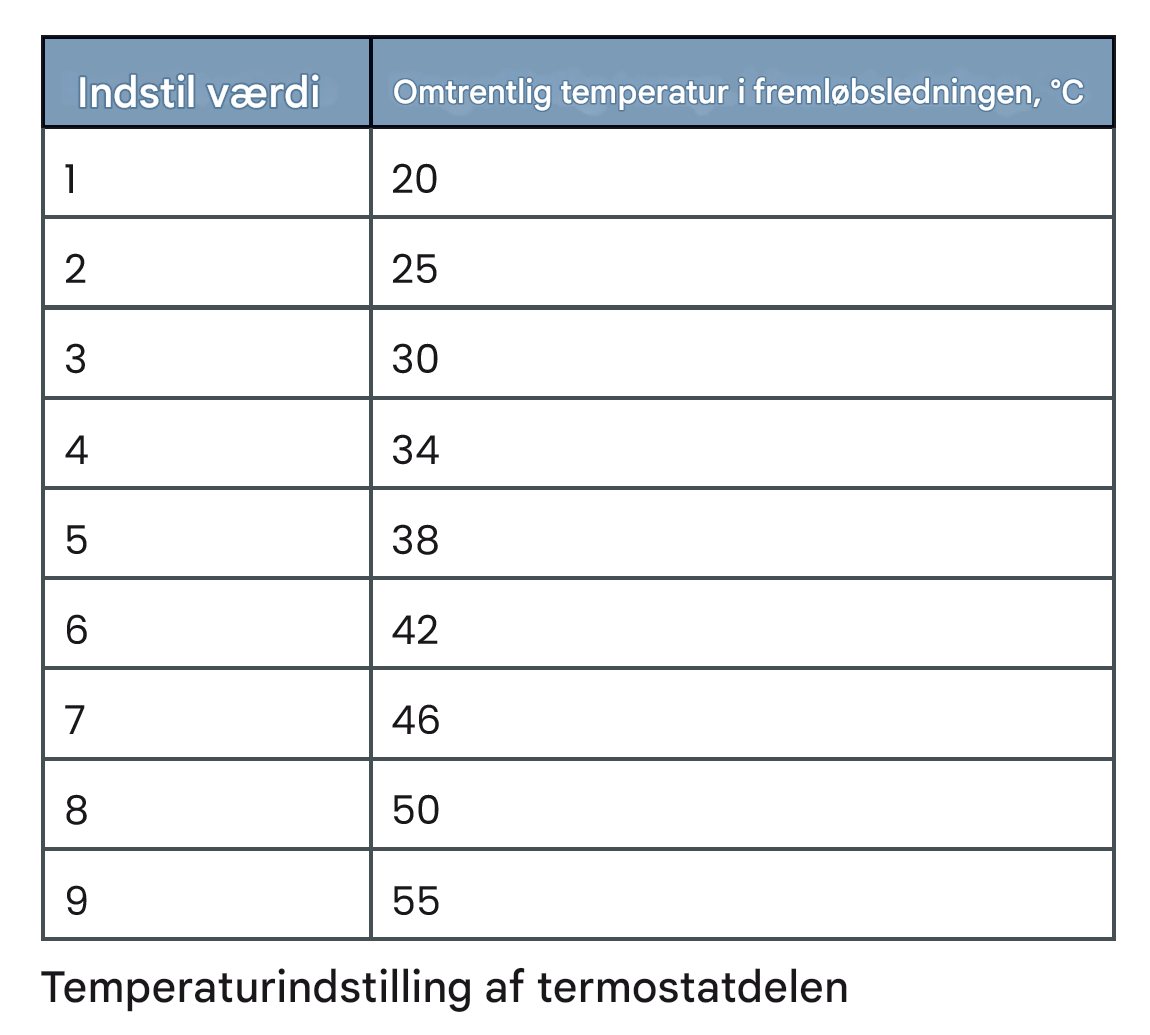

Tabel: Temperaturindstilling af termostaten
Pumpen leveres indstillet til konstant trykregulering i position 3 på højre side, se billede: Justering af cirkulationspumpe. Pumpen kan indstilles i 6 positioner: 1-6 repræsenterer det konstante tryk, 1 = 10 kPa, 2 = 20 kPa osv. Den normale position 3 svarer til 30 kPa.
Billede: Justering af cirkulationspumpen
Cirkulationspumpen på Push 23A er en Grundfos Alpha 2 L 25-60. For at tilpasse sig de faktiske forhold i gulvvarmesystemet kan der vælges mellem to forskellige trykpunkter, Cp1 (ca. 30 kPa) eller Cp2 (45 kPa).
Cp1 bruges i normal tilstand. Cp2 bruges, når Cp1 ikke er tilstrækkeligt.
Billede: Indstillingsfelt
Cp1 bruges i normal tilstand. Cp2 bruges, når Cp1 ikke er tilstrækkeligt.
Billede: Indstillingsfelt
Billede: GRUNDFOS ALPHA2 L kontrolpanel
- "POWER ON" indikatorlampe
- 7 lysfelter til angivelse af pumpeindstillinger
- Knap til valg af pumpeindstillinger (tryk på denne, indtil CP1 lyser, standardindstilling for gulvvarme)e)
Cirkulationspumpen på Push 23A er en IMP-pumpe, model NMT Mini 15-70. For at passe til forholdene i et gulvvarmesystem skal den indstilles til den grønne kurve for konstant tryk, hvilket svarer til ca. 30 kPa, se indstillingen nedenfor i det "røde felt".
Klik på pumpepilen 5 gange for at nå denne indstilling.
Billede: Indstillingsfelt
Klik på pumpepilen 5 gange for at nå denne indstilling.
Billede: Indstillingsfelt
Billede: Kontrolpanel IMP-pumpe 15-70
Fabriksindstillingen på den indbyggede reguleringsventil er markeret med standard (3) på justeringsspindlen. For at justere drejes den sorte spindel med uret, indtil den ønskede værdi er nået. Hvis spindlen drejes, indtil den stopper (lukket), stopper shunten med at shunte.
Billede: Forindstilling af reguleringsventilen

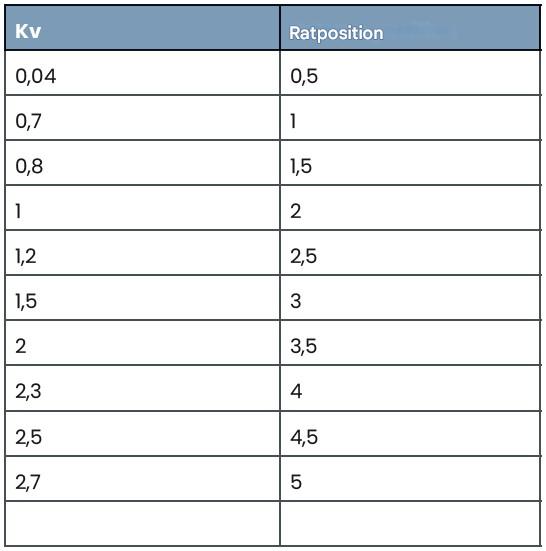

Tabel: Forindstilling af reguleringsventilen
Luk ventilen med det røde håndtag, og sørg for, at den grå ring er løftet og kan bevæges frit. Drej den grå ring, indtil den ønskede værdi vises på spidsen af det røde håndtag. Tryk den grå ring ned, og åbn det røde håndtag mod uret, indtil spidsen stopper mod stopblokken på den grå ring.
I de fleste tilfælde for enfamiliehuse kan denne stå helt åben mod uret, hvis der ikke er foretaget nogen beregning.
I de fleste tilfælde for enfamiliehuse kan denne stå helt åben mod uret, hvis der ikke er foretaget nogen beregning.
Billede: Håndhjul til forudindstilling af returventilen
Billede: Håndhjul til forudindstilling af returventilen
Billede: Skematisk diagram for Uponor Push 23-B-W
1. Primær forsyningsforbindelse med termostatventil
2. Primær returforbindelse med returventil
3. Indbygget reguleringsventil med kontraventil
4. Håndtag til reguleringsventil
5. Cirkulationspumpe
6. Sekundær forsyningsforbindelse
7. Sekundær returforbindelse
8. Gulvvarmefordeler
9. Primær pumpe
2. Primær returforbindelse med returventil
3. Indbygget reguleringsventil med kontraventil
4. Håndtag til reguleringsventil
5. Cirkulationspumpe
6. Sekundær forsyningsforbindelse
7. Sekundær returforbindelse
8. Gulvvarmefordeler
9. Primær pumpe
Billede: Pumpediagram for Uponor Push 23-B-W (15-60 pumpe)
Billede: Pumpediagram for Uponor Push 23-B-W (15-70 pumpe)
FAQ - Push-23-A-AC
Som alle varmesystemer kræver gulvvarmesystemer regulering af vandtemperaturen og vandgennemstrømningen. Hvis gulvvarmen kombineres med et andet varmesystem, f.eks. radiatorvarme, er der normalt behov for en pumpe og en shuntgruppe, da gulvvarme ofte kræver en højere gennemstrømning og lavere vandtemperatur end andre varmesystemer. Pumpe- og shuntgruppen er også nødvendig i systemer med blandede installationsmetoder, f.eks. på sparsomme paneler og i beton, da disse kræver forskellige temperaturer (to-temperatur-systemer). En pumpe- og shuntgruppe er dog ikke nødvendig i alle systemer. Generelt kan den samme fremløbstemperatur anvendes i hele systemet, hvis forskellen i driftstemperatur er mindre end 10 °C, og Smatrix-reguleringssystemet kan anvendes til at styre rumtemperaturen.
Push 23 A-AC i dette afsnit anvendes til gulvvarmekredsløbet, når systemet kombineres med et andet system med et højere flow, f.eks. radiatorer. Kapacitet 175 m² ved 50 W/m².
Gennemstrømningen styres ved hjælp af MOVE X-157-regulatorens forskellige kurver (indstillingerne foretages af installatøren) og en styreenhed monteret på den termostatiske ventil. Denne har derefter referencesensorer, såsom udendørssensorer og gennemstrømningssensorer, der styrer gennemstrømningen baseret på de værdier, der er indstillet i regulatoren.
Push 23 A-AC i dette afsnit anvendes til gulvvarmekredsløbet, når systemet kombineres med et andet system med et højere flow, f.eks. radiatorer. Kapacitet 175 m² ved 50 W/m².
Gennemstrømningen styres ved hjælp af MOVE X-157-regulatorens forskellige kurver (indstillingerne foretages af installatøren) og en styreenhed monteret på den termostatiske ventil. Denne har derefter referencesensorer, såsom udendørssensorer og gennemstrømningssensorer, der styrer gennemstrømningen baseret på de værdier, der er indstillet i regulatoren.
Pumpen leveres indstillet til konstant trykregulering i position 3, se billede: Justering af cirkulationspumpe. Pumpen kan indstilles i 6 positioner: 1-6 repræsenterer det konstante tryk, 1 = 10 kPa, 2 = 20 kPa osv. Den normale position 3 svarer til 30 kPa.
Billede: Justering af cirkulationspumpen
Cirkulationspumpen på Push 23A er en Grundfos Alpha 2 L 25-60. For at tilpasse sig de faktiske forhold i gulvvarmesystemet kan der vælges mellem to forskellige trykpunkter, Cp1 (ca. 30 kPa) eller Cp2 (45 kPa).
Cp1 bruges i normal tilstand. Cp2 bruges, når Cp1 ikke er tilstrækkeligt.
Billede: Indstillingsfelt
Cp1 bruges i normal tilstand. Cp2 bruges, når Cp1 ikke er tilstrækkeligt.
Billede: Indstillingsfelt
Billede: GRUNDFOS ALPHA2 L kontrolpanel
- "POWER ON" indikatorlampe
- 7 lysfelter til angivelse af pumpeindstillinger
- Knap til valg af pumpeindstillinger (tryk på denne, indtil CP1 lyser, standardindstilling for gulvvarme)
Cirkulationspumpen på Push 23A er en IMP-pumpe, model NMT Mini 15-70. For at passe til forholdene i et gulvvarmesystem skal den indstilles til den grønne kurve for konstant tryk, hvilket svarer til ca. 30 kPa, se indstillingen nedenfor i det "røde felt".
Klik på pumpepilen 5 gange for at nå denne indstilling.
Billede: Indstillingsfelt
Klik på pumpepilen 5 gange for at nå denne indstilling.
Billede: Indstillingsfelt
Billede: Kontrolpanel IMP-pumpe 15-70
Fabriksindstillingen på den indbyggede reguleringsventil er markeret med standard (3) på justeringsspindlen. For at justere drejes den sorte spindel med uret, indtil den ønskede værdi er nået. Hvis spindlen drejes, indtil den stopper (lukket), forsvinder shunteegenskaben fuldstændigt.
Billede: Forindstilling af reguleringsventilen
Tabel: Forindstilling af reguleringsventilen
Luk ventilen med det røde håndtag, og sørg for, at den grå ring er løftet og kan bevæges frit. Drej den grå ring, indtil den ønskede værdi vises på spidsen af det røde håndtag. Tryk den grå ring ned, og åbn det røde håndtag mod uret, indtil spidsen stopper mod stopblokken på den grå ring.
I de fleste tilfælde for enfamiliehuse kan denne stå helt åben mod uret, hvis der ikke er foretaget nogen beregning.
I de fleste tilfælde for enfamiliehuse kan denne stå helt åben mod uret, hvis der ikke er foretaget nogen beregning.
Billede: Håndhjul til forudindstilling af returventilen
Billede: Håndhjul til forudindstilling af returventilen
Billede: Pumpediagram for Uponor Push 23-A-AC
Billede: Skematisk diagram for Uponor Push MPG 10-A-W
1. Primær forsyningsforbindelse med reguleringsanordning på termostatventil
2. Primær returforbindelse med returventil
3. Knap til reguleringsventil
4. Cirkulationspumpe
5. Sekundær forsyningsforbindelse
6. Sekundær returforbindelse
7. Gulvvarmefordeler
8. Primær pumpe
9. Udendørs temperatursensor
10. Regulator X157
11. Forbrugstemperaturføler
2. Primær returforbindelse med returventil
3. Knap til reguleringsventil
4. Cirkulationspumpe
5. Sekundær forsyningsforbindelse
6. Sekundær returforbindelse
7. Gulvvarmefordeler
8. Primær pumpe
9. Udendørs temperatursensor
10. Regulator X157
11. Forbrugstemperaturføler
Bemærk: Nogle systemparameterindstillinger er kun tilgængelige i de første 4 timer efter opstart. Dette er for at forhindre fejl efter installationen. Hvis symbolet for låst systemparameter vises, skal strømmen afbrydes og derefter tilsluttes igen for at ændre disse parametre. Ingen indstillinger går tabt, hvis strømmen afbrydes eller efter en strømafbrydelse. De indstillinger, der er tilgængelige i driftstilstand, kan altid ændres og er ikke låst.
Sådan indstilles systemparametre:
Sådan indstilles systemparametre:
- Hold OK-knappen nede i ca. 10 sekunder.
- Indstillingssymbolet vises i øverste venstre hjørne af displayet, og teksten Hot type, Cld type eller rEvtype (afhængigt af den aktuelle driftsindstilling) vises.
- Brug knapperne < eller > til at finde en parameter (se listen nedenfor) og tryk på OK. Nogle af disse parametre skal aktiveres af andre parametre.
- Se tabellen til højre for parametre
- Brug knapperne eller +/- til at ændre parametre
- Brug knapperne < eller > til at finde parameter 24 (End) – Afslut indstillinger af systemparametre.
- Tryk på OK-knappen for at afslutte indstillinger af systemparametre.

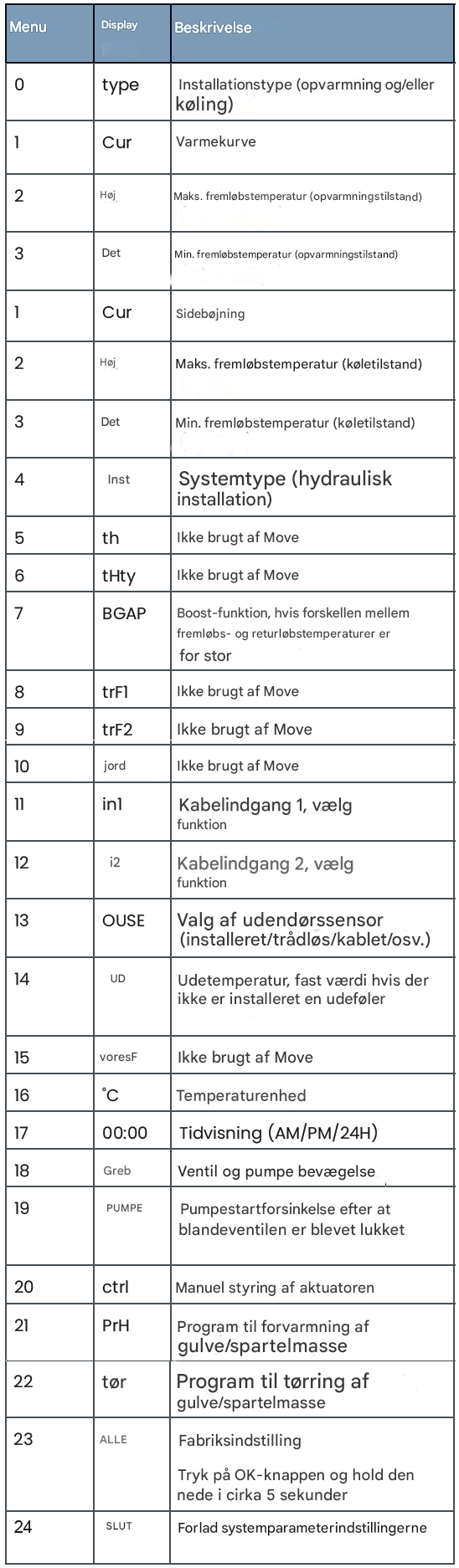

Tabel: Funktioner for regulator X-157
.png?sitename=SwedenBLD)
Kontakt installatører for at opgradere din gulvvarme-styring
Her kan du finde Uponor installatører.
Vores øvrige kontrolsystemer til gulvvarmeregulering
C-55 og C-56 (2006 - 2015)
- Ofte stillede spørgsmål og svar
- Manualer
- Opgraderingsvejledning
Smatrix Wave (2015 - 2020)
- Ofte stillede spørgsmål og svar
- Instruktionsvideoer
- Manualer og opdateringsfiler
- Opgraderingsvejledning
Smatrix Pulse (2020 - )
- Vejledninger
- Instruktionsvideoer
- Manualer
- Ofte stillede spørgsmål
Har du stadig brug for hjælp?
Du er velkommen til at kontakte os på kundeservice.dk.bfs@georgfischer.com
