Descentralizar la producción de ACS para transformar el mercado residencial

En la actualidad el 99% de los sistemas centralizados para la generación y distribución de ACS se realiza a 4 tubos: 2 para impulsión y retorno de calefacción, y 2 para  impulsión y recirculación de ACS, lo que obliga a completarlo con grandes depósitos de agua caliente sanitaria.
Una solución tradicional que a día de hoy supone un mayor coste para la constructora, menor eficiencia energética y una peor experiencia de usuario, si la comparamos con un sistema doble de tuberías compuesto únicamente por 2 tubos para suministro de calefacción y ACS, posible gracias a las estaciones de transferencia Uponor Combi Port & Aqua Port de Uponor. Estas consiguen el suministro eficiente de la energía para calefacción así como la producción higiénica y a demanda de agua caliente sanitaria (ACS) en cada vivienda.

Una solución tanto para obra nueva como rehabilitación

Aquellos proyectos del área residencial que hayan iniciado un proceso de rehabilitación pueden incorporar al proyecto la transformación del sistema centralizado, de 4 a 2 tubos. Una solución también indicada para ser incluida en la fase de diseño de un proyecto de obra nueva.
“Una vez que conocemos las necesidades del proyecto, configuramos y diseñamos la instalación, seleccionando la estación de transferencia más adecuada para el proyecto, para después  suministrarla pre-montada directamente en obra”.
Sergio García, Marketing Application Manager Uponor Iberia
El sistema centralizado a 2 tubos puede ser prescrito por la arquitectura, la ingeniería o la propia constructora, aprovechando así la simplificación de la instalación (un 30% más rápida), especialmente en aquellos proyectos donde existe mayor distancia entre edificios que comparten el sistema. Además, la propuesta técnica de Uponor incluye estaciones desarrolladas y prefabricadas individualmente y adaptadas a cada proyecto, para obtener el máximo rendimiento.


Detalle de instalación de un sistema centralizado a 2 tubos

En la actualidad el 99% de los sistemas centralizados para la generación y distribución de ACS se realiza a 4 tubos: 2 para impulsión y retorno de calefacción, y 2 para  impulsión y recirculación de ACS, lo que obliga a completarlo con grandes depósitos de agua caliente sanitaria.
Una solución tradicional que a día de hoy supone un mayor coste para la constructora, menor eficiencia energética y una peor experiencia de usuario, si la comparamos con un sistema doble de tuberías compuesto únicamente por 2 tubos para suministro de calefacción y ACS, posible gracias a las estaciones de transferencia Uponor Combi Port & Aqua Port de Uponor. Estas consiguen el suministro eficiente de la energía para calefacción así como la producción higiénica y a demanda de agua caliente sanitaria (ACS) en cada vivienda.


Una solución tanto para obra nueva como rehabilitación
Aquellos proyectos del área residencial que hayan iniciado un proceso de rehabilitación pueden incorporar al proyecto la transformación del sistema centralizado, de 4 a 2 tubos. Una solución también indicada para ser incluida en la fase de diseño de un proyecto de obra nueva.
“Una vez que conocemos las necesidades del proyecto, configuramos y diseñamos la instalación, seleccionando la estación de transferencia más adecuada para el proyecto, para después  suministrarla pre-montada directamente en obra”.
Sergio García, Marketing Application Manager Uponor Iberia
El sistema centralizado a 2 tubos puede ser prescrito por la arquitectura, la ingeniería o la propia constructora, aprovechando así la simplificación de la instalación (un 30% más rápida), especialmente en aquellos proyectos donde existe mayor distancia entre edificios que comparten el sistema. Además, la propuesta técnica de Uponor incluye estaciones desarrolladas y prefabricadas individualmente y adaptadas a cada proyecto, para obtener el máximo rendimiento.



En una red de distribución de calor de 4 tuberías con generación de calor centralizada, por razones de higiene, los depósitos de ACS deben mantenerse con una temperatura superior a 60 ºC, y las líneas de distribución por encima de 50 ºC.
Gracias a las estaciones Aqua y Combi Port que permiten descentralizar la producción de ACS, no es obligatorio mantener esas temperaturas tan elevadas, así como acercar lo máximo posible la producción de ACS a su consumo. La alta eficiencia de los intercambiadores de calor, de media sólo es necesario tener el primario 5 ºC por encima de la temperatura deseada para el ACS, y la necesidad de sólo 2 tubos de distribución, garantizan unos importantes ahorros energéticos.
Esto unido a que se consigue un perfecto equilibrio hidráulico, las temperaturas de retorno son más bajas mejorando el rendimiento obtenido de las calderas de condensación y de la energía solar. El aporte de energía solar es pleno tanto para la producción de ACS como para el suministro de calefacción.
“Aquellos proyectos que incorporen las soluciones de Uponor tienen acceso también al servicio de posventa de la compañía que incluye desde la puesta en marcha del sistema, equilibrado de caudales, asesoría para la optimización, atención de incidencias, etc.”, concluye Sergio García.


Resumen del ahorro proporcionado por la solución a 2 tubos

• Reduce las pérdidas energéticas en la red de distribución

• Los depósitos penalizan la calificación energética. Reduce los volúmenes de acumulación y la pérdida energética que se produce en estos.

• Máximo aprovechamiento de la energía solar térmica.

• La red de suministro a 2 tubos se plantea siempre con caudal variable, (evitando mover todo el caudal si no hay demanda).

• Compatible con equipos de aerotermia al poder trabajar a temperaturas moderadas.

• Producción de ACS instantánea y a demanda. Evita calentar agua que no es utilizada.

------------------------------------------------------------------------------------------------------------------------

1. La sala de la caldera se simplifica y reduce, con depósito de inercia y distribución hasta las estaciones Uponor Combi Port, donde se genera el ACS instantánea y se suministra al circuito de calefacción por suelo radiante o radiadores.

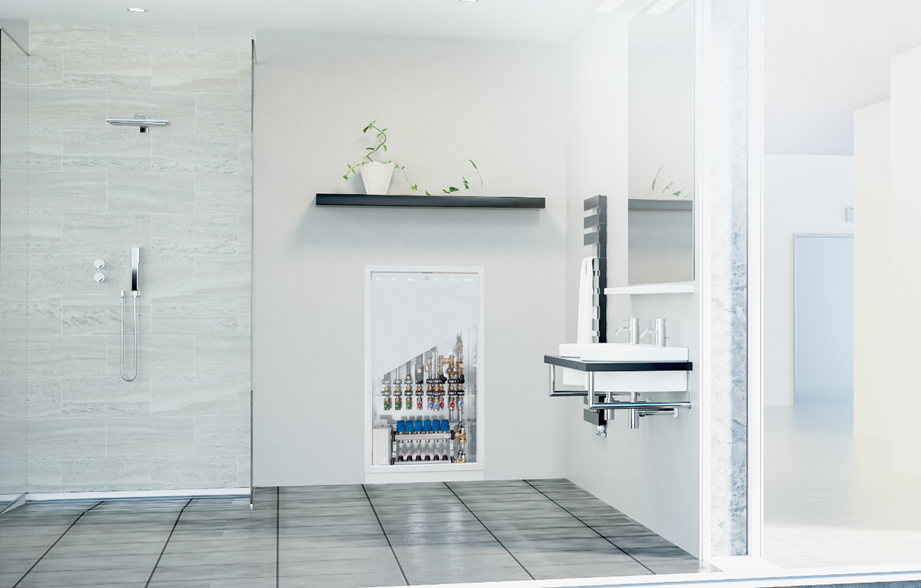

2. Este sistema simplifica el proceso de instalación y permite industrializar la construcción. Primero se instala parte hidráulica del suelo radiante y las tuberías de distribución integrando la caja de preinstalación con colectores de suelo radiante y posteriormente con la obra avanzada se incorpora el equipo Combi Port.


Ejemplos de proyectos con estaciones de transferencia Uponor
Residencial Viena de Premier Inmobiliaria (Madrid)
Residencial Can Domenge (Mallorca)
Edificio La Luz, residencial Toscana (Burgos)
