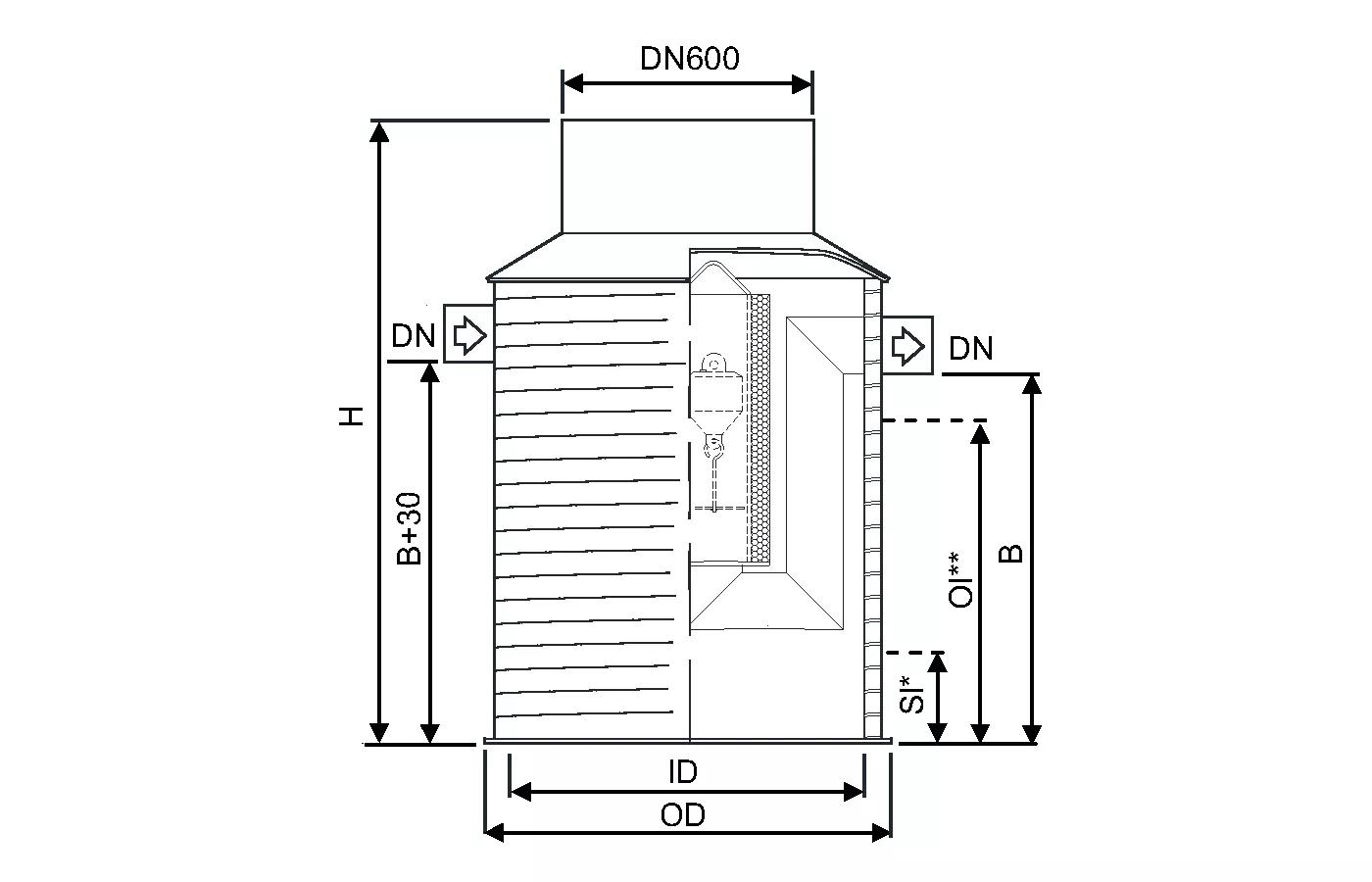

2D Customer Drawings
211 B0000092223
ÖLJYNEROTIN-PE-10-1
Tuotetiedot
Tekniset tiedot
| LVI nro | 3634057 |
|---|---|
| Mittayksikkö | kpl |
| Sisähalkaisija di | 1200 mm |
| Ulkohalkaisija_do | 1350 mm |
| Z-mitta h | 1995 mm |
| Z-mitta h1 | 1340 mm |
| Z-mitta h2 | 1310 mm |
| Paino | 132 kg |
| Leveys | 1350 mm |
| Korkeus | 1995 mm |
Dokumentit
Tuotteen tekniset dokumentit
Suoritustasoilmoitukset
CAD Drawings
2D Customer Drawings
261 B0000090162
Uponor oil separator, all items 1141770-1141784 in the same image, mounting dimensions (EN)
Suoritustasoilmoitukset
71 B0000089972
Declaration of Performance (DoP) for Uponor Oil Separators, in Finnish
Suoritustasoilmoitukset
102 B0000089815
