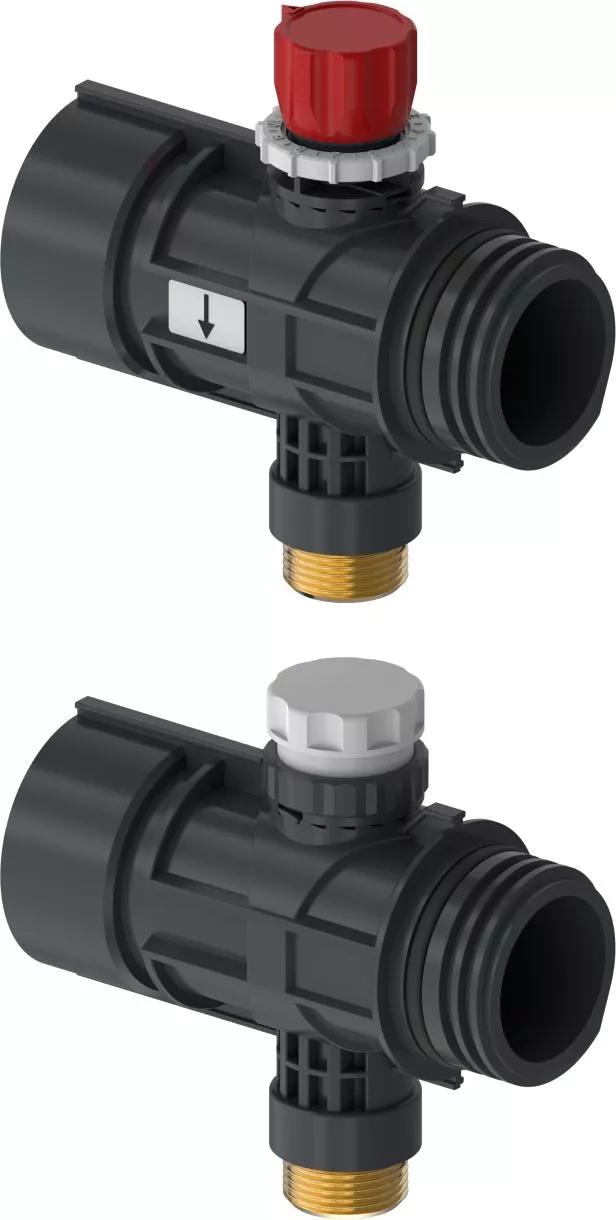

GF Uponor Magna verdelersegment met ventiel Euro

- Voor aansluiting met extra segmenten en basispakket
- Doorstroom: segment met ventiel voor voorinstelling en aansluiting verwarmingscircuit voor G¾" euroconus
- Retour: segment met thermostatisch deksel incl. kap voor vergrendeling en aansluiting verwarmingscircuit
- voor G¾" euroconus
- De Uponor stelaandrijving kan direct op de terugslagklep worden gemonteerd

Artikeldetails

1121532 / - / -

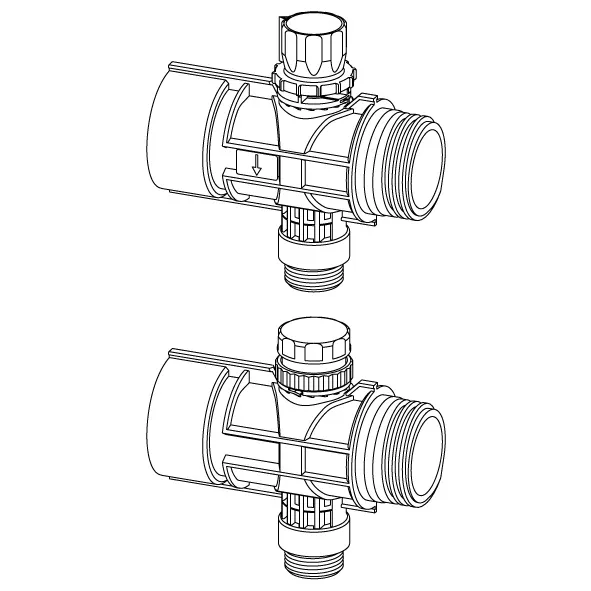

GF Uponor Magna verdelersegment met ventiel Euro 1x3/4 Euro

1121533 / - / -

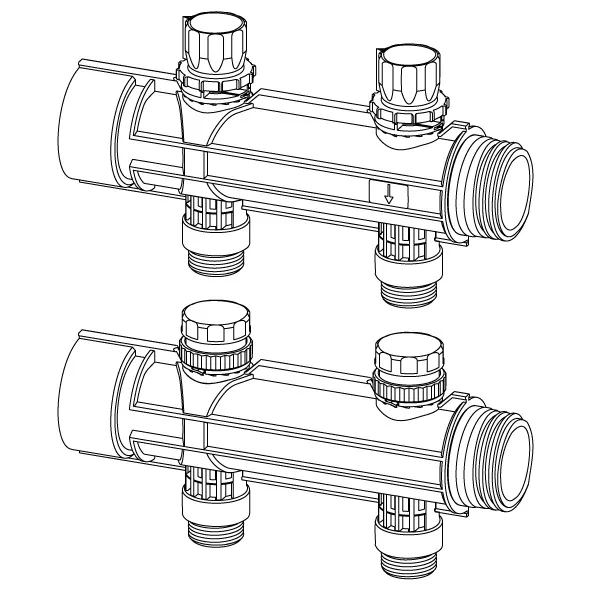

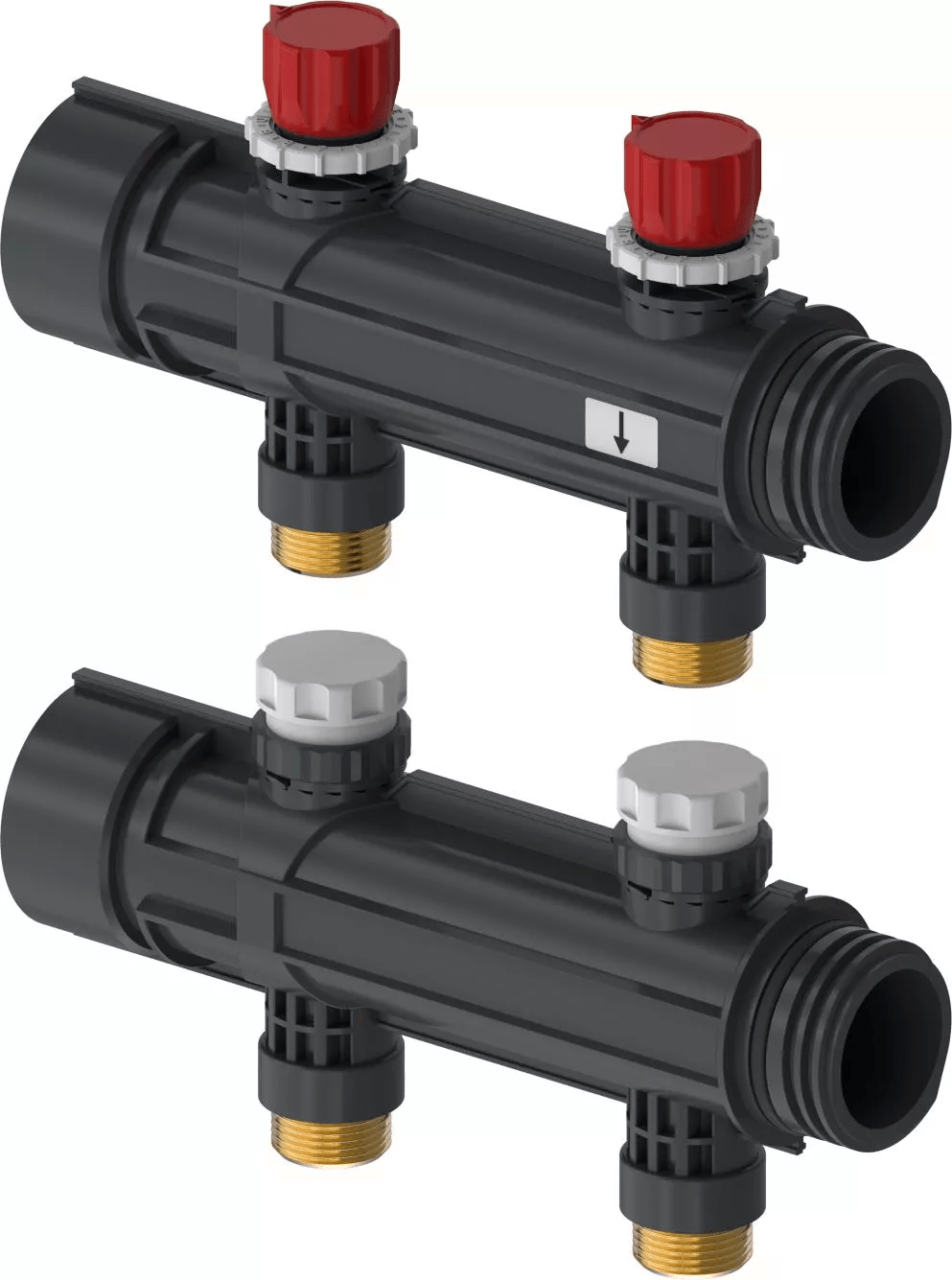

GF Uponor Magna Verdeelstuk met klep Euro 2x3/4 Euro

1121534 / - / -

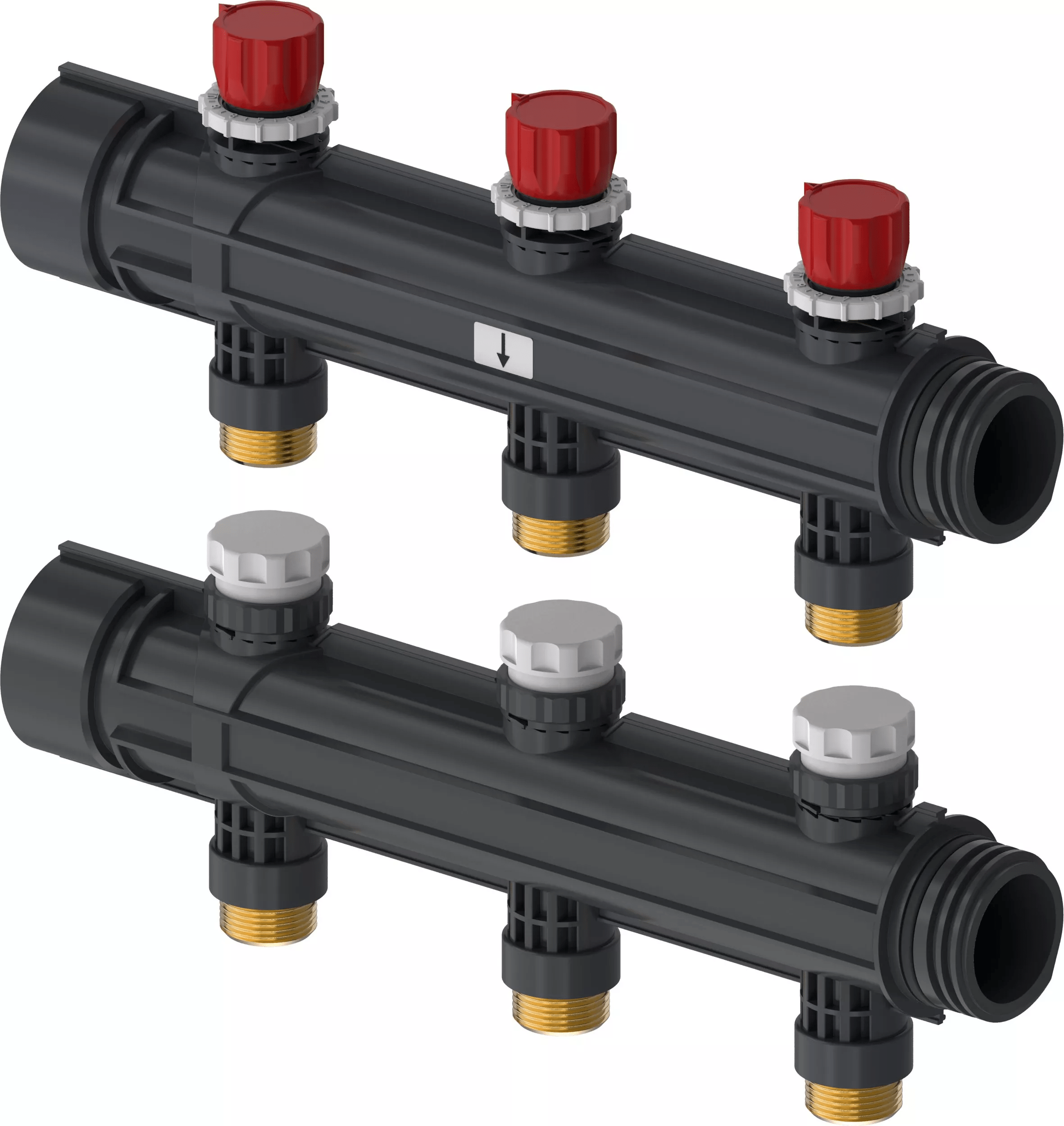

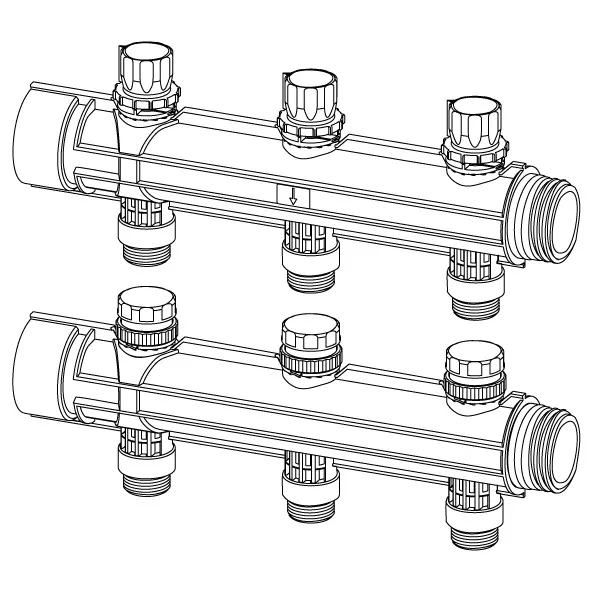

GF Uponor Magna Verdeelstuk met klep Euro 3x3/4 Euro

Documenten

Technical manual
Brochure

Installatiehandleiding

1 KB1125858

GF IM Uponor Magna industrial manifold (1125858)

Technische informatie

1 KB1134883

GF TI Uponor Magna industrial underfloor heating system (1134883)

Brochure

270 B1144596

Uponor DGNB Magna components (1144596)

Over

Specificatie

- Magna verwarmings- en koelsysteem voor industriële ruimtes
- Voor 2 - 5, 6 - 9, 10 - 14, 15 - 19 of 20 verwarmingscircuits
- Afstand tussen spruitstukken 100 mm

Toepassing

- Industriële en commerciële verwarming van grote oppervlakken
- Voor installatie in betonnen constructievloer
- Max. 20-groeps
- Max. bedrijfsdruk: 6 bar bij 60 °C
