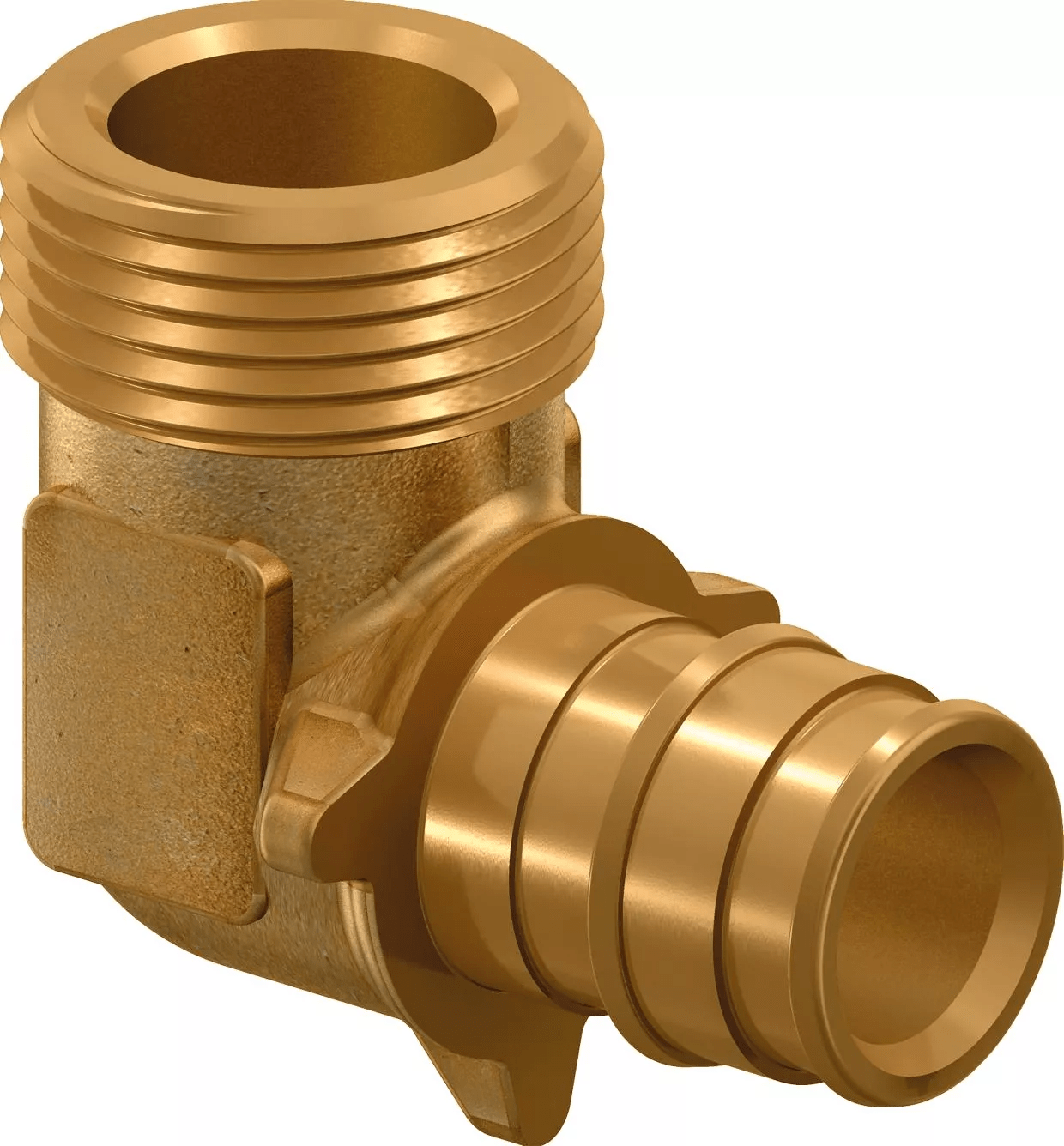

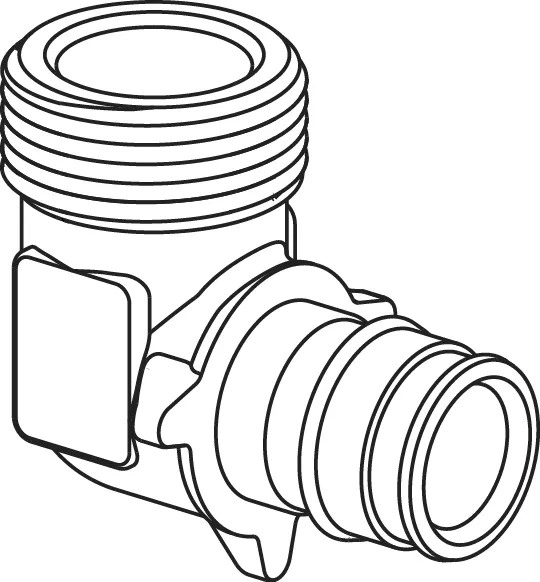

GF Uponor Q&E knie buitendraad

- Gemaakt van DR-messing (loodvrij)

Artikeldetails

1058472 / - / -

GF Uponor Q&E knie buitendraad 12-G1/2"

1058471 / - / -

GF Uponor Q&E knie buitendraad 12-G3/8"

Documenten

Technical manual
Certificaat van goedkeuring

Installatiehandleiding

1 KB1121763

GF IM Uponor Q&E (1121763)

Technische informatie

1 KB1118689

GF TI Uponor PE-Xa piping systems (1118689)

Certificaat van goedkeuring

514 B1030729

GF CER Uponor Flex FIT MECH KIWA K6434-06 EN (1030729)

Certificaat van goedkeuring

75 B1030874

GF CER Uponor Q&E SYS MECH KIWA K5173-07 NL EN (1030874)

Over

Specificatie

- Q&E fittingen en borgringen voor Uponor PE-Xa leidingen
- Metalen fittingen van corrosiebestendig messing
- Kunststof fittingen van PPSU (polyfenylsulfon)
- Q&E borgveren moeten apart besteld worden
- Uitwendige en inwendige schroefdraad volgens DIN EN 10226-1

Toepassing

- Toepassingsgebied voor drinkwater: max. toegestane continue bedrijfstemperatuur van 0 °C tot 70 °C bij
max. continue bedrijfsdruk van 10 bar, kortstondige fouttemperatuur van 95 °C voor maximaal 100 bedrijfsuren.
- Toepassingsgebied verwarming: toepassingsklasse 4 en 5/6 bar, berekeningstemperatuur: 80 °C,
Maximale bedrijfstemperatuur 90 °C, fouttemperatuur 100 °C voor maximaal 100 bedrijfsuren.
