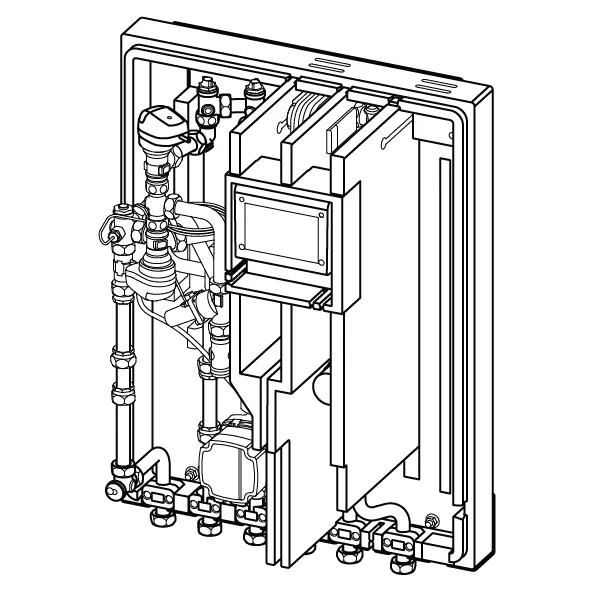

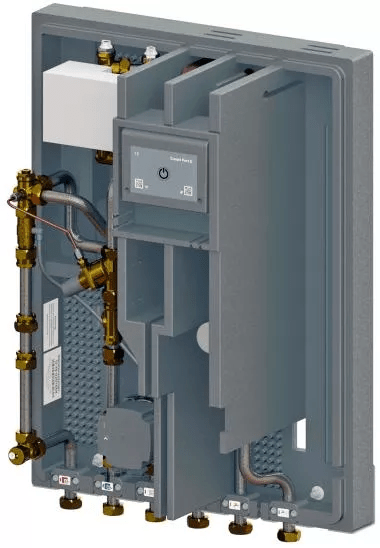

Uponor Combi Port E-Pro fjernvarmeunit UFH-D

Fuldisoleret, elektronisk fjernvarmeunit til direkte fjernvarmeanlæg, med integreret shunt og brugsvandsveksler.
Energieffektiv styring med adaptiv regulering af både varme og varmtbrugsvand.
Ecomode sikrer at der kun bruges den energi der er nødvendig.
Konstruktion med termoseparation minimerer risikoen for bakterievækst markant.

Nem og intuitiv installation/betjening via app.
-Driftstemperatur: 5-85 °C (90 °C kortvarigt)
-Maks. driftstryk: 16 bar, varme
-Maks. driftstryk: 10 bar, brugvand
-Maks. primært differenstryk: 4,5 bar (1,2 bar uden difference trykregulator)
-Strømforsyning: 230 V AC, 50 Hz
-Strømforbrug: 1 W
-Omgivelsestemperatur: -10 °C ... +40 °C (max.)
-Beskyttelsesklassse: IP42
-Isoleringskappe: EPP
-Varme/brugsvandsveksler: 1.4404 AISI 316L ( kobberloddet)
-VA = rustfri loddet
-Rør: 1.4404 AISI 316L

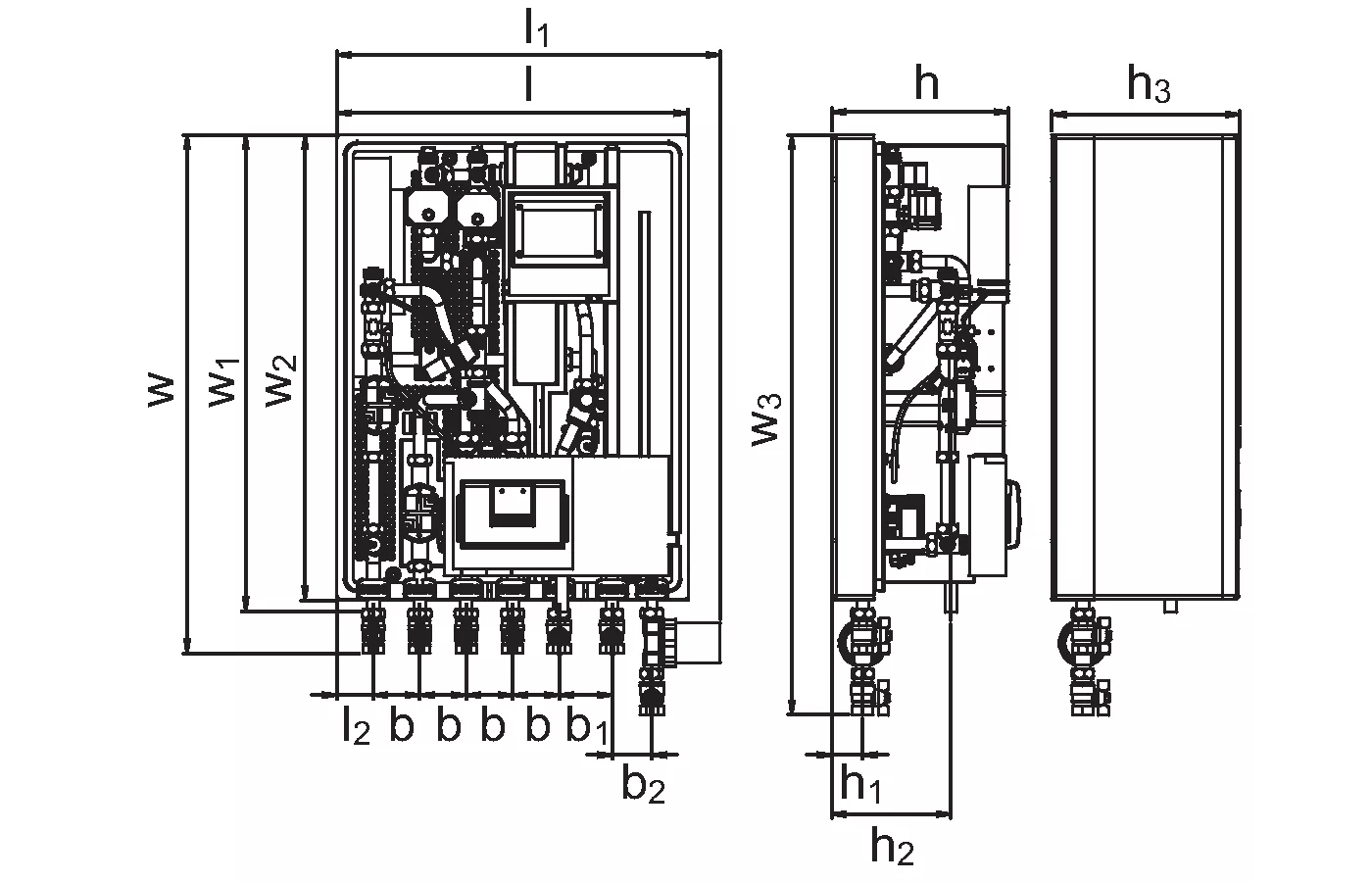

-Mål: 530x702x284 mm.

Detaljer

1095783 / 375600032

Uponor Combi Port E-Pro fjernvarmeunit UFH-D 20 CB MD EL MH MS HA BP SS IB

1095784 / 375600132

Uponor Combi Port E-Pro fjernvarmeunit UFH-D 20 St MD EL MH MS HA BP SS IB

1095785 / 375600041

Uponor Combi Port E-Pro fjernvarmeunit UFH-D 25 CB MD EL MH MS HA BP SS IB

1095786 / 375600141

Uponor Combi Port E-Pro fjernvarmeunit UFH-D 25 St MD EL MH MS HA BP SS IB

Dokumentation

Technical manual

Installations- og betjeningsvejledning

3 KB1105741

Uponor Installations- og betjeningsvejledning Combi Port E D (1105741)

Teknisk information

12 KB1094902

Teknisk information Combi Port and Aqua Port (1094902)

Om

Specifikation

- Varmeinterfaceenhed komplet monteret og tryktestet
- enhed omfattet af isoleringskasse for at undgå varmetab
- tekniske begrænsninger for anvendelse til vand til opvarmning og VVS-installationer fremgår af tekniske datablade
- termisk isolering ved varmtvandsrør
- sekundært blandingssæt med sekundær pumpe til gulvvarme og motorventil til styring af varmeforsyning tilsluttet Uponor Smatrix Move-kontrolenhed
- vejrkompenseret flowstyring med motorventil og ugeprogram med 9 forprogrammerede tidsplaner, pumpelogik kombineret med Uponor Smatrix Base- eller Wave-kontrolenhed
- forsyningsledningsflowsensor
- udendørstemperatursensor
- vandslagsdæmper til kompensering for hydrauliske påvirkninger
- differentialtrykregulator i primær opvarmning
- termosifon for forbedret hygiejne ved at undgå opvarmning af veksleren under standby
- zoneventil i sekundær varmekreds
- koldtvandsudløb med adapter 110 mm x3/4" til måling
- si i primært fremløb og i primært returløb
- tilslutningsmulighed (markeret) for en elektrisk jordforbindelsessko
- maks. driftstryk, opvarmning: PN10
- maks. driftstryk, sanitær: PN10
- maks. driftstemperatur: 5-85 °C
- maks. differenstryk prim. opvarmning: 2,5 bar
- min. tryk, sanitær: 2,0 bar
- fittingmateriale, sanitær: CW617N
- fittingmateriale, opvarmning: CW617N, CW614N
- rørmateriale: Rustfrit stål 1.4401
- komponenter på beslag til vægmontering
- målinger: B/H/D 390 x 578 x 280 mm
- elektrisk strømforbrug: Maks. 3 W
