Referencja

Transport odpadów poflotacyjnych, KGHM, Poland

Transport odpadów poflotacyjnych – rurociągi technologiczne

KGHM Polska Miedź SA – jest liczącym się na świecie producentem miedzi i srebra. Bazą surowcową dla KGHM Polska Miedź S.A. jest największe w Europie i jedno z największych na świecie złoże rud miedzi. Do jego eksploatacji zostały utworzone obszary górnicze o powierzchni ok. 470 km2.

Fakty o projekcie:

Poland
Infrastruktura przemysłowa
Renowacje, Konstrukcje na zamówienie, Industrial pipes
Realizacja: 2021

Zaangażowanie Uponor

WehoPipe DN 125, 180, 225, 315, 450, 500, 710, 800, 900, 1000, 1100, 1200, 1300, 1370 PN7,5 –PN20
Łącznie około 41,5 km rurociągów
Konsultacje w fazie projektowania, współpraca przy realizacjach np. metodą zatapiania, zgrzewanie rurociągów

Uponor - partner w realizacji trudnych inwestycji przemysłowych

KGHM dysponuje własną zintegrowaną strukturą produkcyjną, w skład której wchodzą trzy kopalnie (ZG „Lubin”, ZG „Rudna”, ZG „Polkowice-Sieroszowice”), trzy huty miedzi („Głogów", „Legnica”, „Cedynia”), oraz oddziały wspomagające działalność podstawową (Zakłady Wzbogacania Rud, Zakład Hydrotechniczny). Zakład Hydrotechniczny odpowiedzialny jest za składowanie i zagospodarowywanie odpadów powstałych w procesie produkcyjnym. Podstawowe zadania Zakładu związane są z gospodarką wodno-szlamową trzech Zakładów Wzbogacania Rud, które prowadzą wzbogacanie urobku górniczego rud miedzi metodą flotacji. Odpady z flotacji są szlamem w stanie płynnym, który jest transportowany rurociągami na składowisko Żelazny Most. W składowisku następuje sedymentacja fazy stałej, a woda sklarowana jest ujmowana i ponownie kierowana do ZWR-ów.

Początki współpracy

Pierwsze dostawy rurociągów PEHD do transportu szlamów - d.800 PN12,5 - firma Uponor Infra (dawniej KWH Pipe) zrealizowała w 2000 roku. Wykonawcą tej inwestycji była firma PBH Odra 2. Realizacja ta polegała na przejściu przez rzekę metodą zatopienia. Długość zatapianego odcinka wyniosła 168 m.

Kolejną ciekawą inwestycją realizowaną w Zakładzie Hydrotechnicznym była dostawa rurociągów d.710mm SDR17,6 dla firmy Pebeka S.A. Inwestycja ta polegała na renowacji rurociągu szlamowego stalowego d.813mm rurą PEHD metodą reliningu długiego. Najdłuższy wciągany na raz odcinek rurociągu wyniósł 1000m. Był to rekord, dzięki któremu Wykonawca zdobył nagrodę Limbur w kategorii Projekt roku 2002 – Renowacja.

Polietylen sprawdzony w trudnych warunkach

W 2008 roku Uponor Infra wzięła udział w wymianie starej linii przesyłowej odpadów poflotacyjnych DN500, pierwotnie wykonanej z polietylenu, która wymagała modernizacji w związku ze zwiększeniem produkcji odpadów. Dwie nitki rurociągu DN900mm o łącznej długości ok. 2,5 km zostały zainstalowane na istniejących wysokich podporach. Przy okazji, po 10 latach eksploatacji, KGHM dokonał oględzin starego, zdemontowanego rurociągu.  Paweł Pill, Project Manager z Działu Przemysłu Uponor Infra, obecny podczas oględzin zauważył, że wytarcie rurociągu było znikome. „Nie nastąpiło nawet wytarcie wewnętrznych wypływek, podczas gdy w tym samym okresie na rurociągach stalowych i żelbetowych wielokrotnie pojawiały się usterki”. Był to niepodważalny dowód, że polietylen znakomicie nadaje się do  budowy głównych linii przesyłowych odpadów górniczych o dużej abrazyjności.

Kolejne inwestycje – kolejne kilometry rur

Największa inwestycja w Zakładzie Hydrotechnicznym była zrealizowana w 2009 r. wspólnie z firmą Tolos z Żor. Polegała ona na ułożeniu podwójnej nitki rurociągów PEHD o parametrach:

  • d.1000 SDR11 PN16 - ok. 2,5km
  • d.1000 SDR21 PN8 - ok. 1km
  • d.1300 SDR17 PN10 - ok. 2km
  • d.1370 SDR17 PN10 - ok. 1,4km

Inwestycja zrealizowana w latach 2014-2015 obejmowała dostawę rurociągów d.1250 SDR17 PN10 (ok. 1,5 km) i d.1290 SDR13,6 PN12,5 (ok. 3km).

Uniwersalność technologii PEHD

KGHM Polska Miedź S.A. to przedsiębiorstwo działające na ogromną skalę, oczekujące najlepszych rozwiązań, innowacyjności i szybkości działania. Dotychczasowe wspólne projekty Uponor Infra i Zakładu Hydrotechnicznego potwierdziły wysoką jakość i uniwersalność technologii PEHD, a także solidność Uponor Infra jako partnera w realizacji trudnych inwestycji inżynieryjnych.

Transport odpadów poflotacyjnych – rurociągi technologiczne

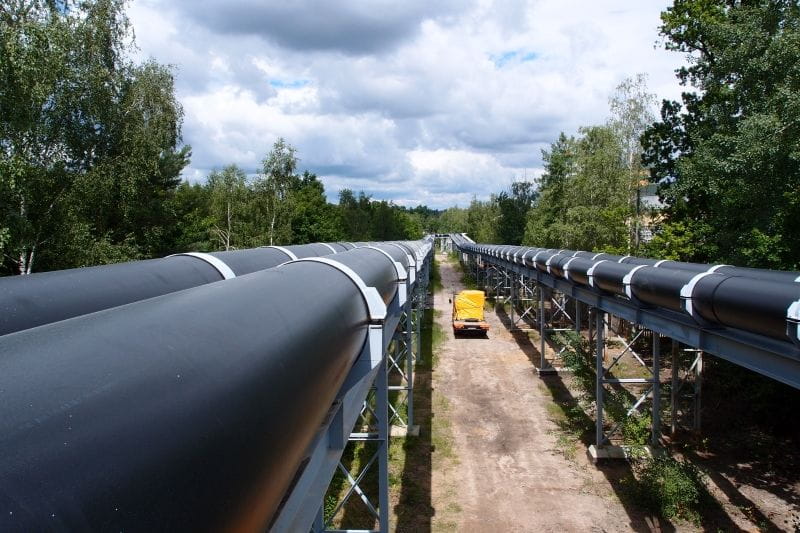

KWHM poflotacyjny 2015 1

Informacje o projekcie

Informacje o projekcie

Kraj
Poland
Realizacja
2021
Rodzaj projektu
Renowacje
Rodzaj budynku
Infrastruktura przemysłowa

Partnerzy

Partnerzy

Inwestor:
KGHM Polska Miedź S.A.

Wykonawcy:
PBH ODRA 2
PeBeKa S.A. - Lubin
PPHU Zachód Sp. z o.o. – Polkowice
P.P.U. „MONT -INSTAL” Sp. z o.o. – Polkowice
Arkop Sp. z o.o. - Wrocław
P.B.M TOLOS Sp.J.- Żory
