Stropné vykurovanie a chladenie

Aktivácia betónového jadra (Thermally Activated Building Systems = TABS)

Aktivácia betónového jadra Uponor (Uponor TABS) pre udržateľné a cenovo efektívne vykurovanie a chladenie

Ako funguje aktivácia betónového jadra? Chladiaca alebo vykurovacia voda cirkuluje potrubím Uponor, ktoré je zabudované v konštrukcii betónovej dosky. Systém aktivácie betónového jadra je zabudovaný, bezhlučný a nevytvára žiadný prievan.
Uponor TABS Contec je systémové riešenie navrhnuté tak, aby dokázalo pokryť požiadavky na chladenie alebo vykurovanie pre budovy s normálnou tepelnou záťažou. Udržuje trvalo príjemnú vnútornú teplotu prostredia - nezávisle na letnom alebo zimnom období. Uponor Contec (aktivácia betónového jadra) využíva k prenosu tepla nielen povrchy stropu, ale tiež využíva jeho akumulačnú schopnosť.

V lete je možné systém využívať aj vo forme hybridného chladenia, čiže aktivácia chladom môže prebiehať počas noci. Počas dňa je chladenie využívané v oneskorenom režime, kedy systém absorbuje zvýšené tepelné zaťaženie z budovy - v kancelárskych budovách je tak udržiavané konštantné a produktívne pracovné prostredie. Vďaka akumulačnej schopnosti systému je výhodne využitie geotermálnej energie alebo voľného chladenia počas nočných hodín. Vplyvom priemernej prevádzkovej teploty vody (18-⁠28 °C) si systém vyžaduje iba nízku spotrebu energie. To umožňuje energeticky účinné využívanie obnoviteľných zdrojov energie a tým sú výrazne znížené náklady na prevádzku a údržbu. Takéto riešenie vytvára výrazne vylepšené vnútorné prostredie, ktoré prirodzene podporuje produktivitu práce a zdravie obyvateľov komerčných i kancelárskych budov.

„Uponor TABS Contec využíva betónové jadro stavebnej konštrukcie na ukladanie a výmenu tepelnej energie do priľahlých častí budovy.”

Oblasti použitia:

  • Stropné sálavé vykurovanie a chladenie vhodné pre normálne tepelné záťaže komerčných budov
  • Aktiváciu betónového jadra považujeme za štandard pre chladenie nových kancelárskych budov
  • Ideálne v kombinácii s mechanickými a/alebo s prirodzenými vetracími systémami
  • Možno kombinovať s obnoviteľnými zdrojmi energie
  • Nízke vstupné investičné náklady, minimálne náklady na údržbu, nízke prevádzkové náklady - systém je nákladovo efektívny

Hlavné výhody:

  • Uponor Contec a Contec ON sú systémy integrované do konštrukcie budovy, a aktivujú tepelnú hmotu pre vykurovanie a chladenie
  • Podporuje certifikáty udržateľnosti budov, napr. LEED, BREEAM a DGNB
  • TABS je v prevádzke je bezhlučné
  • Nízke vstupné investície a energeticky efektívna prevádzka
  • Optimalizované využitie obnoviteľných zdrojov energie
  • Žiadne obmedzenia v dizajne miestnosti
  • Spoľahlivý a rokmi overený systém Uponor - od roku 1997 bol inštalovaný vo viac ako 1 000 budovách
  • Takmer bezúdržbový systém

Špecifikácia pre rôzne systémy Uponor TABS (aktivácia betónového jadra)

Uponor Tabs thermal socket schematic view

Schematické zobrazenie

  1. Energetická zásuvka T2 s pripojením pomocou Q&E a Push
  2. Uponor Contec
  3. Vykurovací a chladiaci stropný panel

Hlavné komponenty pre stropné a stenové inštalácie Uponor Contec

Contec moduly, potrubia, tvarovky a príslušenstvo, kompletné portfólio a projekčné služby pre Váš projekt

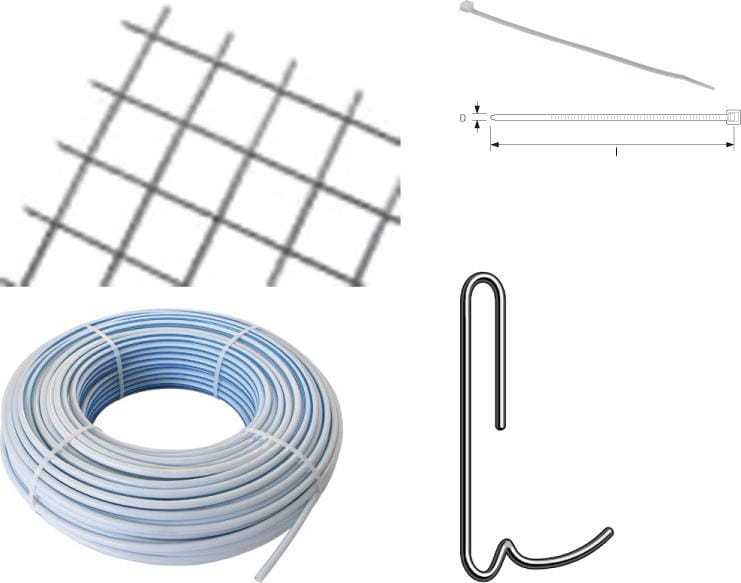

Uponor Contec modul

Uponor Contec hák 4 alebo 5 mm

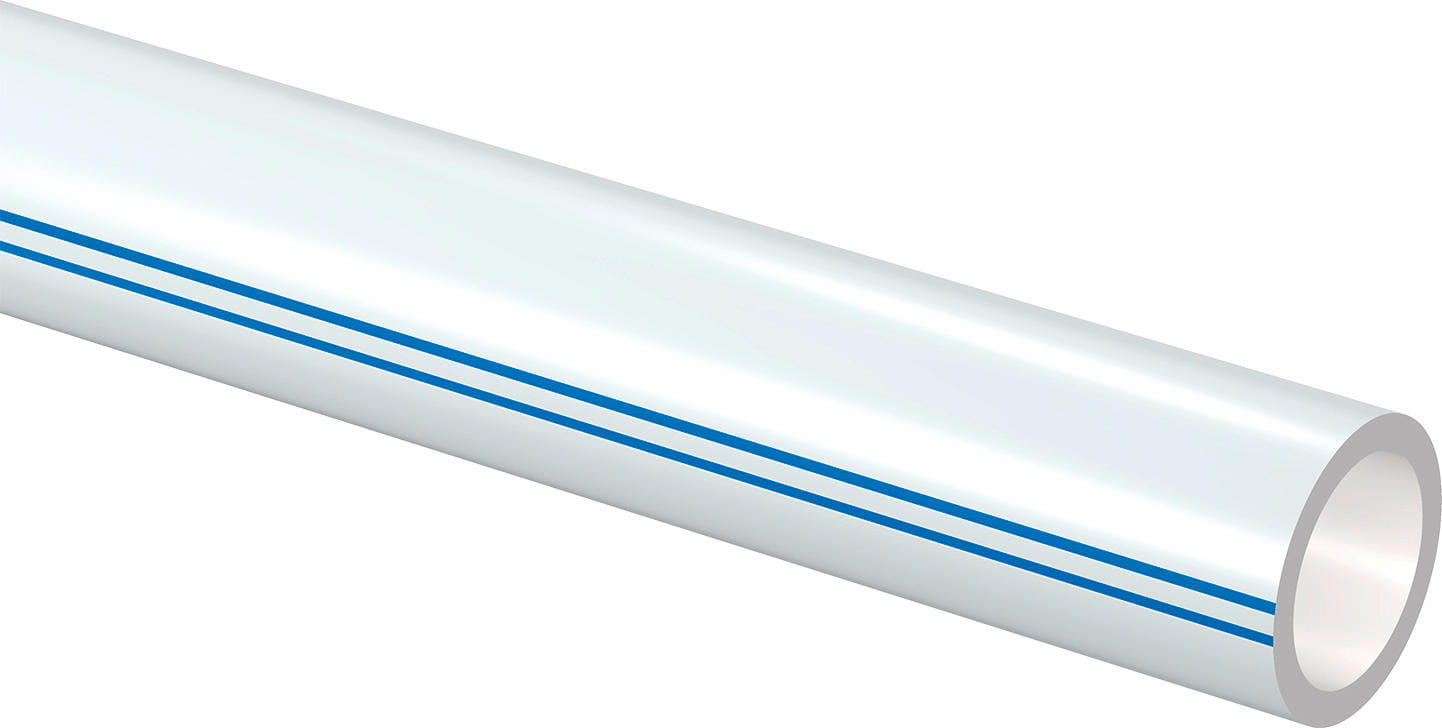

Uponor Comfort Pipe PLUS potrubie 20 mm

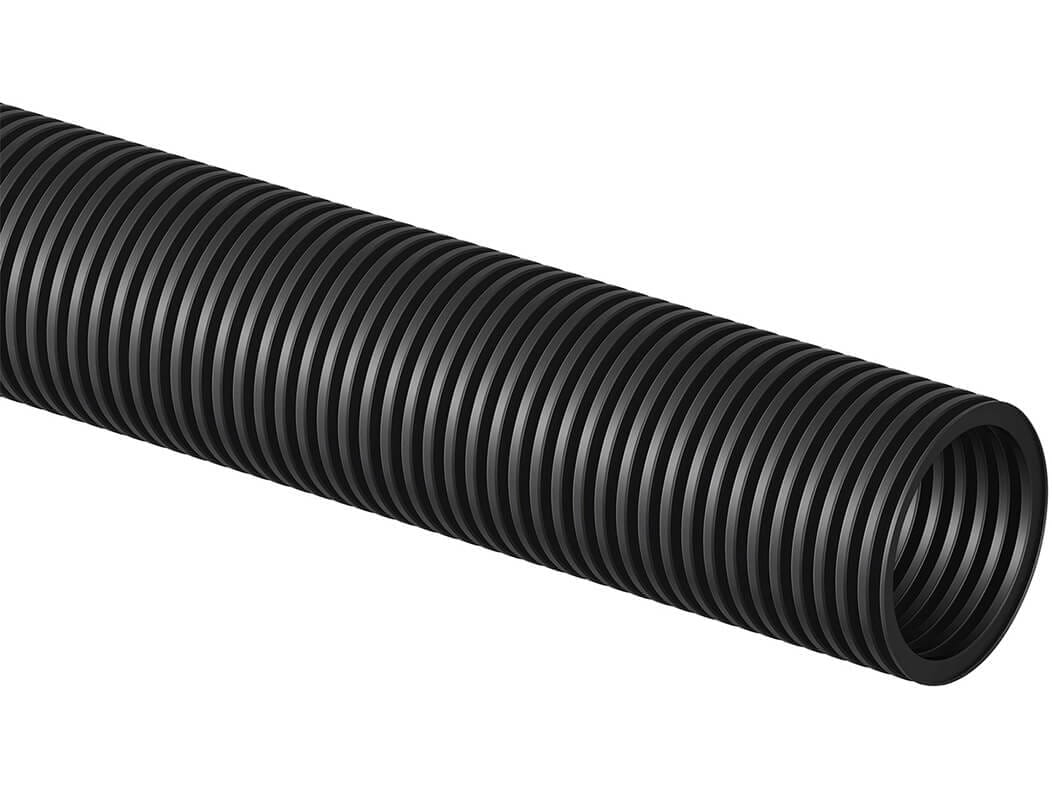

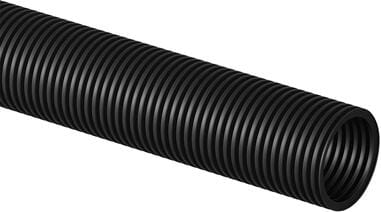

Uponor Teck chránička

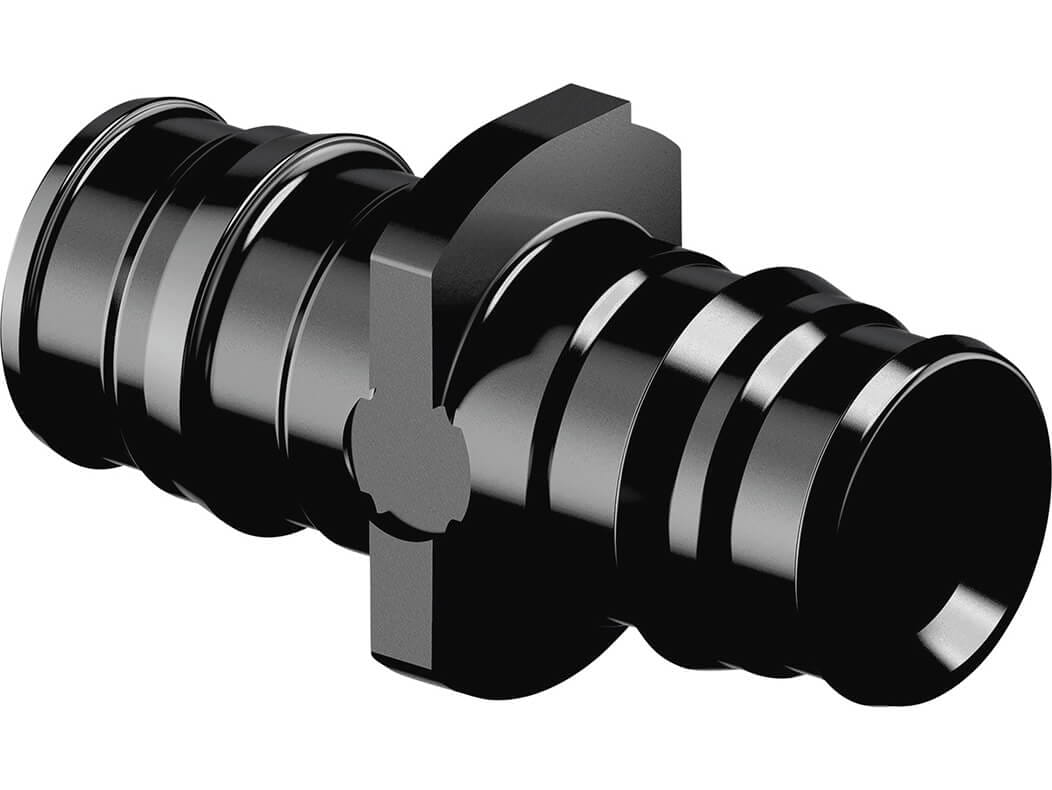

Uponor Q&E tvarovky

Uponor Contec energetická zásuvka T2 Q&E

Hlavné komponenty pre nástenné a stropné inštalácie Uponor Contec ON

Contec ON moduly, potrubia, tvarovky a príslušenstvo, kompletné portfólio a projekčné služby pre Váš projekt

Uponor Contec ON modul

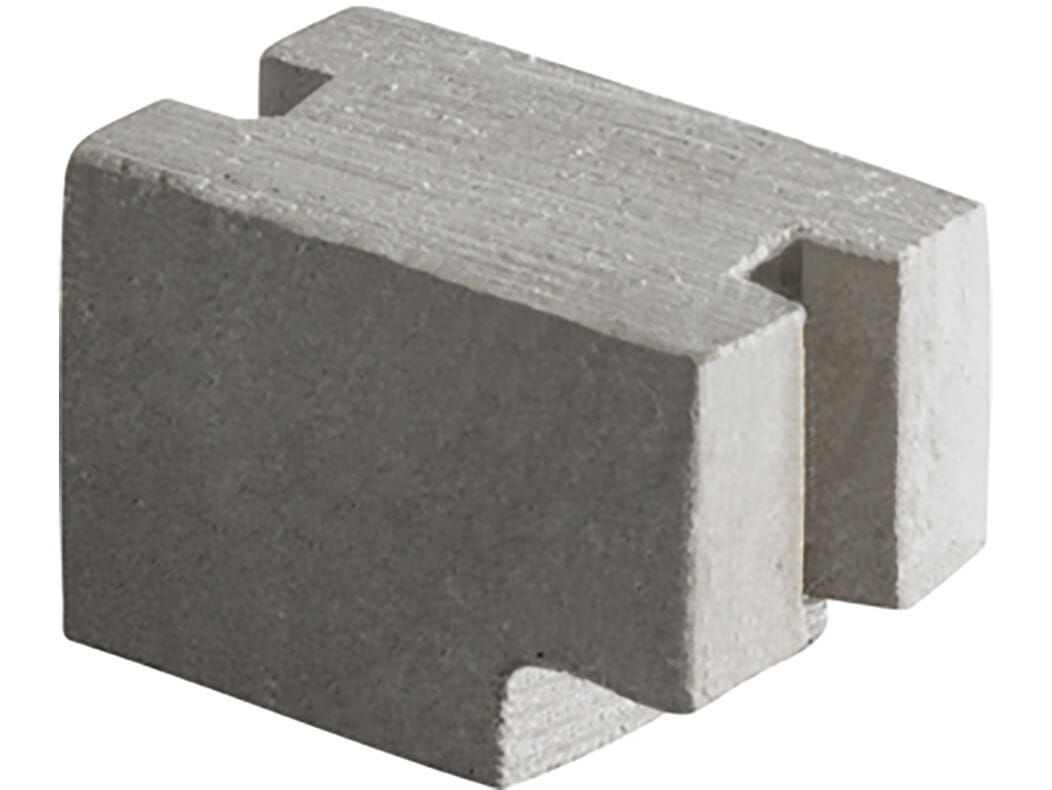

Uponor Contec ON fibrovaná podložka

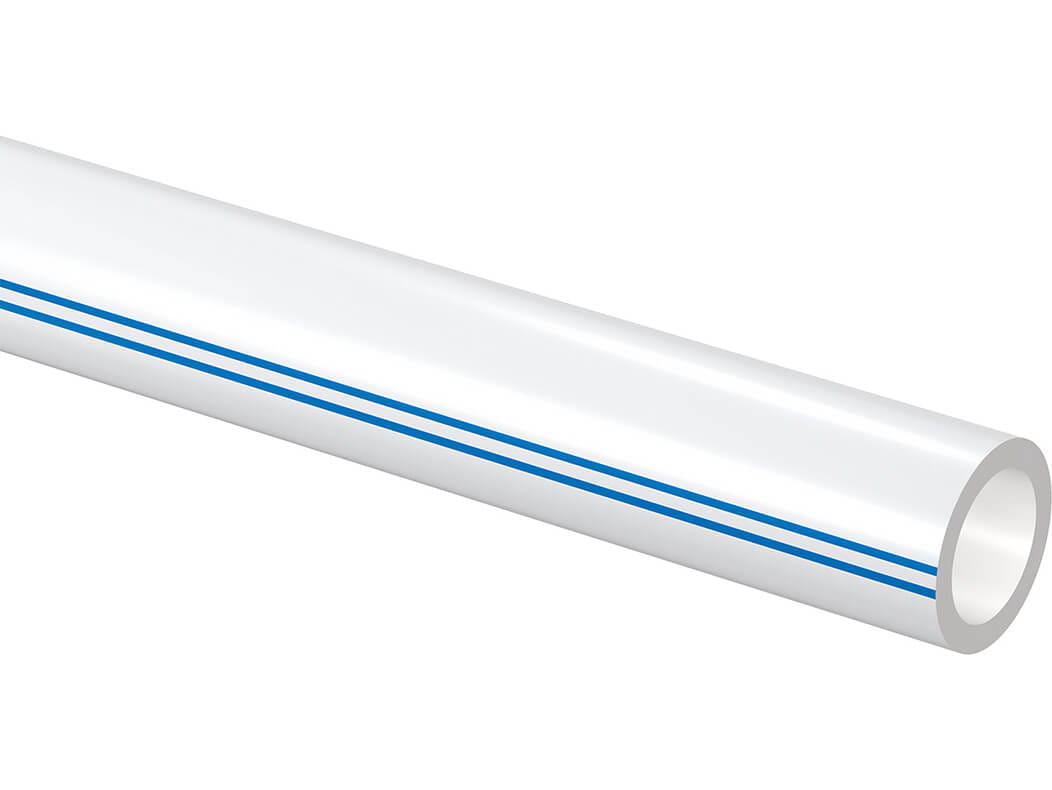

Uponor Comfort Pipe PLUS potrubie 14 mm

Uponor Comfort Pipe PLUS potrubie 20 mm

Uponor Teck chránička

Uponor Contect energetická zásuvka T2 Q&E

Uponor Q&E tvarovky a krúžky

Uponor Contec pripojovací adaptér pre T2 SV

Vyhľadajte alebo stiahnite brožúry pre TABS - tepelne aktivované stavebné systémy

UPONOR Contec On - stropné chladenie

UPONOR Contec On - stropné chladenie

Technické informácie.

PDF 2 MB
Tepelne aktívne prvky stavebnej konštrukcie (TABS) brožúra

Tepelne aktívne prvky stavebnej konštrukcie (TABS) brožúra

Prehľad riešení.

PDF 879 KB
Uponor Contec

Uponor Contec

Technické informácie (v anglickom jazyku).

PDF 937 KB
Uponor Contec

Uponor Contec

Technické informácie (v anglickom jazyku)

PDF 123 KB
Uponor Contec

Uponor Contec

Brožúra (v anglickom jazyku).

PDF 1 MB

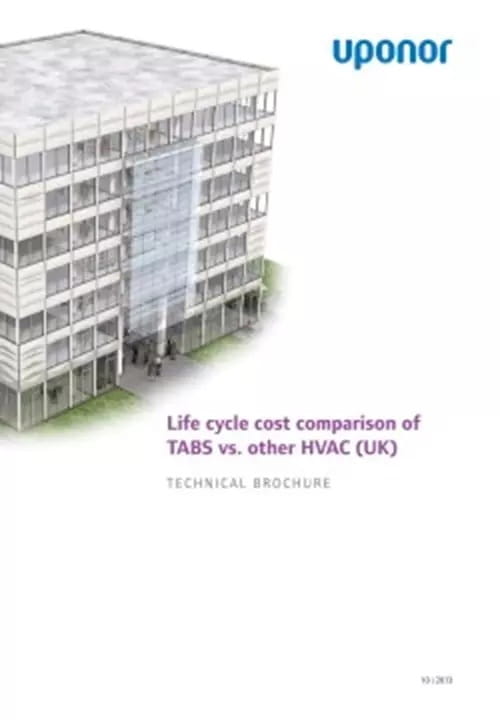

Uponor Contec porovnanie prevádzkových nákladov

Uponor Contec porovnanie prevádzkových nákladov

Brožúra (v anglickom jazyku).

PDF 1 MB

Vyberte si Uponor stropné vykurovanie a chladenie podľa svojich individuálnych požiadaviek

Vyberte si systém, ktorý potrebujete

Uponor Renovis stenové/stropné vykurovanie a chladenie

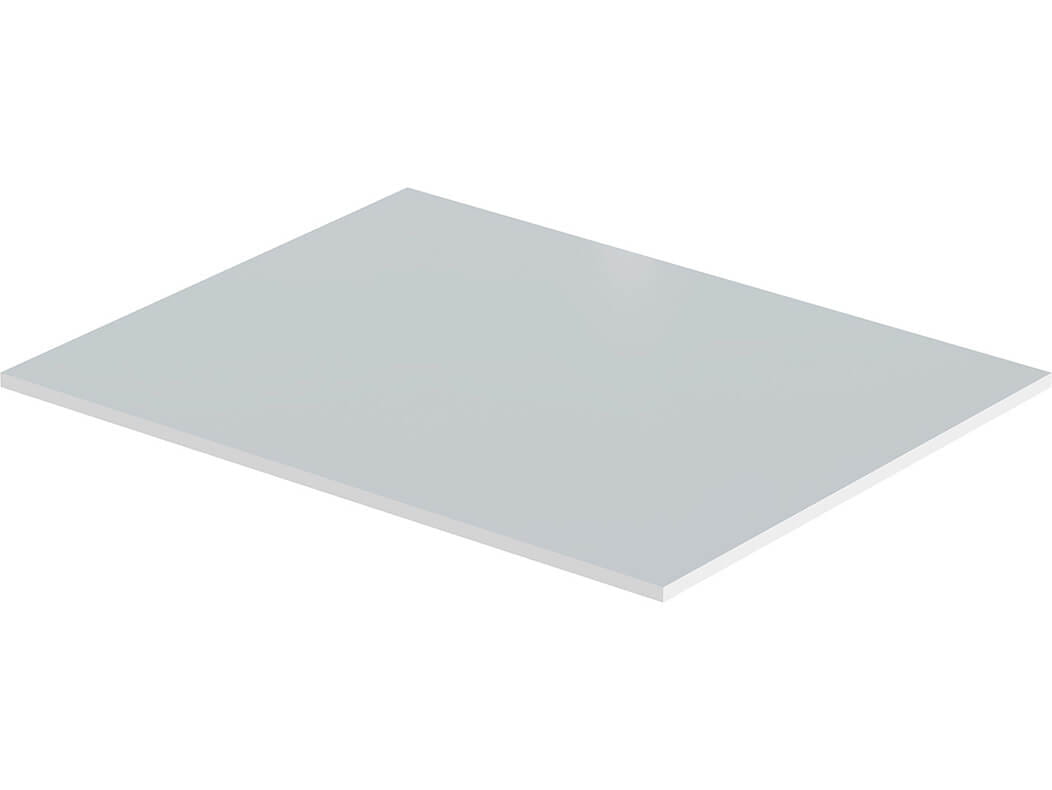

  • Skladá sa zo sadrokartónovej dosky s hrúbkou 15 mm, do ktorej sú integrované vysokokvalitné potrubia Uponor
  • Inštalácia pre SDK podhľady
  • Odporúča sa hydraulické prepojenie v systéme Tichelmann k distribučnej sieti

Uponor Thermatop M stropné vykurovanie a stropné chladenie

  • Vysokovýkonný stropný vykurovací a chladiaci systém
  • Široká škála možností použitia a dizajnu
  • Rýchla inštalácia bez použitia nástrojov
  • Štandardizované registre
  • Zaklapnutie upevňovacích koľajníc do profilov CD stropnej SDK konštrukcie

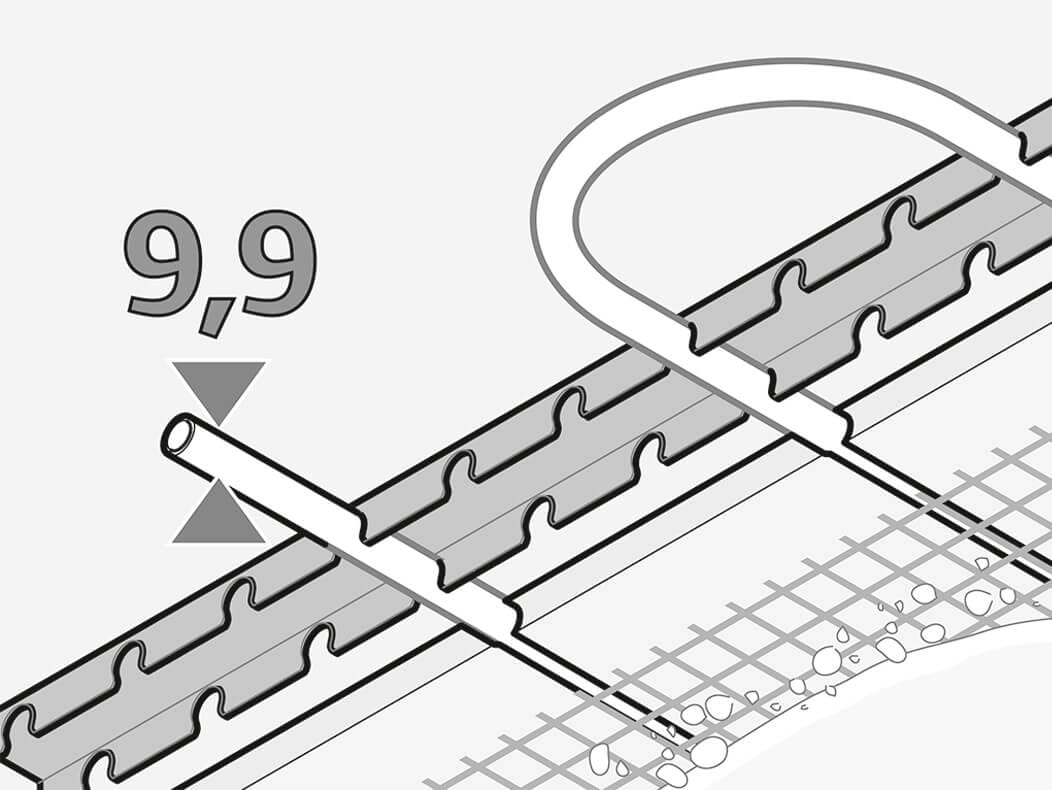

Uponor Fix 9.9 stropné vykurovanie a stropné chladenie

  • Uponor Fix sa dá použiť na vykurovanie a chladenie, pre inštaláciu do stien a stropov
  • Ideálna volba pre budovy, kde prevládajú požiadavky na chladenie
  • Systém rýchlej reakcie vďaka tenkým vrstvám omietky
