UPONOR
Referenzbericht

Omniturm Frankfurt, Frankfurt am Main, Germany

Rund 150 Wohnungsstationen für individuelles Raumklima

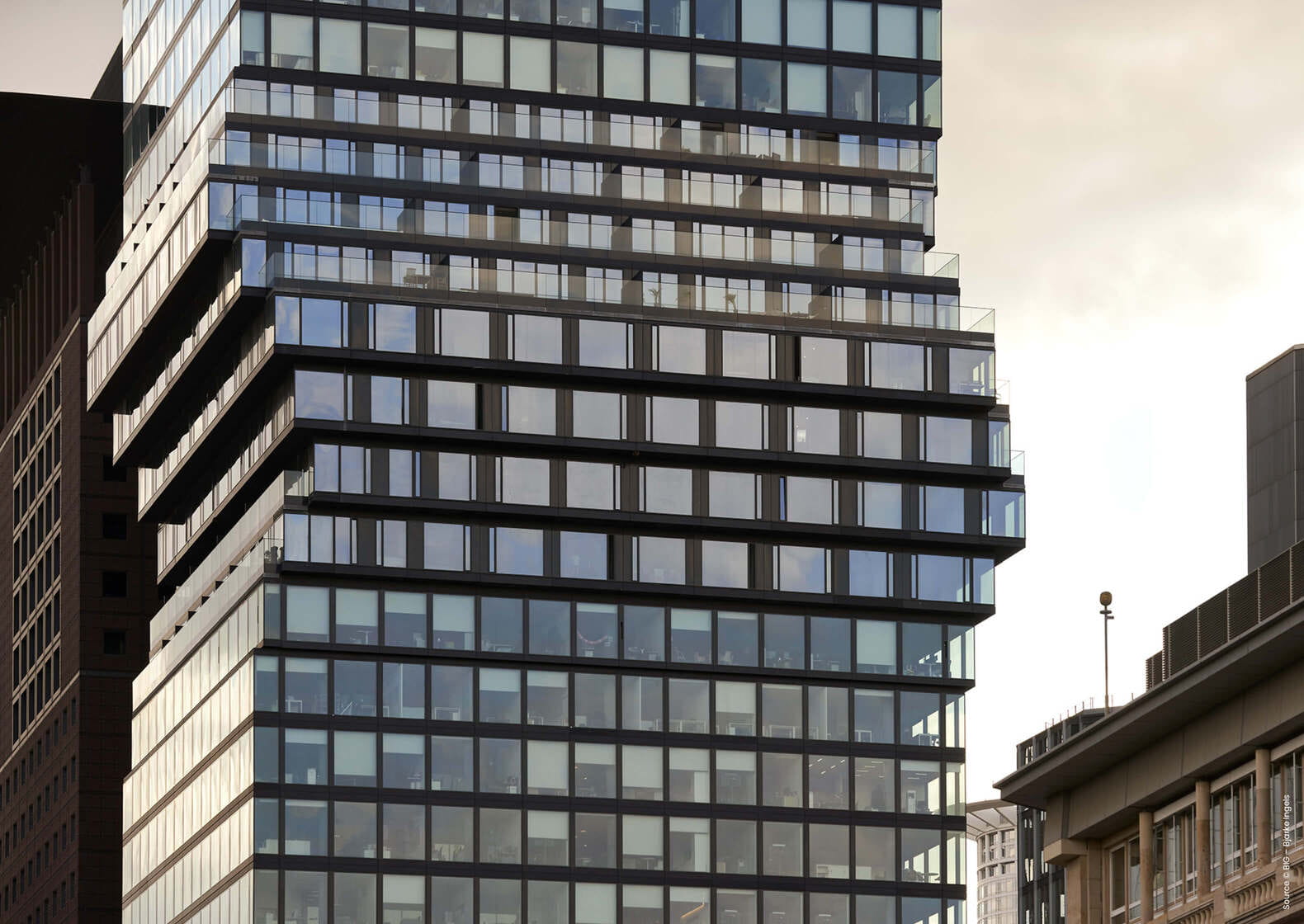

Es reicht ein Blick nach oben, um festzustellen: Der Omniturm im Frankfurter Bankenviertel ist alles andere als gewöhnlich. Denn zwischen der 15. und der 22. Etage bricht das 190 Meter hohe Gebäude aus seiner vertikalen Ausrichtung aus. „Hüftschwung“ nennen die Architekten der dänischen Bjarke Ingels Group diesen extravaganten Mittelteil mit den hervorstehenden Terrassen. Hier sind Wohnungen untergebracht. Deren Mieter genießen nicht nur einen traumhaften Ausblick über die Bankenmetropole, sondern auch ihr individuelles Wohlfühlklima – die Technik dafür kommt von der Uponor Tochter KaMo.

Fakten zum Projekt

Frankfurt am Main, Germany
Mehrfamilienhäuser
Fläche: 8.200 m²
Flächenheizung und -kühlung
Fertigstellung: 2019
Anzahl der Stockwerke: 45

Beteiligung von Uponor

  • circa 150 KaMo Wohnungsstationen
  • Wärme- und Kälteverteilung
  • Vormontage der Wohnungsstationen mit fertig verdrahteter Regelungstechnik

Ingo Langner im Interview mit Thomas Raadts

Thomas Raadts:
Herr Langner, welche Herausforderungen haben Sie an die Technik für Heizen, Kühlen und Warmwasserbereitung im Omniturm gestellt?

Ingo Langner:
Für uns war es wichtig, dass jeder Mieter im Gebäude das Klima in seiner Wohnung individuell beeinflussen konnte...

Mehr Details im Video-Interview.



Rund 150 Wohnungsstationen für individuelles Raumklima

Tishman Speyer, einer der weltweit führenden Eigentümer, Entwickler, Betreiber und Fondsmanager von Immobilien, hat mit dem Omniturm einen extravaganten und funktionalen Wolkenkratzer geschaffen. Er ist der erste in Deutschland mit echter Mischnutzung: Neben öffentlich zugänglichen Bereichen mit Gastronomie, Co-Working-Spaces und Event-Flächen in den unteren Stockwerken bietet der Turm reichlich Platz für Büros sowie für privaten Wohnraum. „Der Omniturm ist, wie der Name sagt, ein Turm für viele. Er bringt Menschen zusammen“, sagt Ingo Langner, Technical Manager bei Tishman Speyer.

Die Gebäudetechnik des Turms ist komplett auf Nachhaltigkeit ausgerichtet: So kommt beispielsweise eine energiesparende LED-Beleuchtung zum Einsatz, die Aufzüge werden mit intelligenter Technik gesteuert. Für solche und andere Maßnahmen hat das Gebäude die LEED-Zertifizierung in der höchsten Stufe (Platinum) des U.S. Green Building Councils erhalten.

In dieses Konzept musste sich selbstverständlich auch die Technik für das Heizen und Kühlen der Wohnungen im Hüftschwung nahtlos einfügen. Insgesamt 147 Wohnungen zwischen 25 und 150 Quadratmetern fanden in den acht Stockwerken Platz. Die Ansprüche der Mieter sind sehr individuell: „Schließlich ist das Wohlfühlklima ein sehr subjektives Empfinden“, so Langner. „Es brauchte ein System, mit dem wir den Mietern maximale Flexibilität bei der Einstellung der gewünschten Raumtemperatur bieten konnten.“ Der Technikexperte von Tishman Speyer betont, dass auch die Dimensionen der Anlage eine wichtige Rolle bei der Wahl des passenden Anbieters spielten: „Selbstverständlich müssen wir bei der Vermietung der Wohnungen auch wirtschaftlich denken: Jeder Quadratmeter weniger bedeutet weniger Mieteinnahmen“, so Langner.

KaMo stellte ein Konzept für kompakte Wohnungsstationen für die Wärme- und Kälteverteilung vor – und bekam den Zuschlag. Sie nutzen einen Fernwärmeanschluss, die Kühlung erfolgt über Aggregate. Die Wohnungsstationen sind mit einem Wärmetauscher für Kühlen, einem für Heizung und einem für die Warmwasserbereitung ausgestattet. Das ermöglicht eine bedarfsgerechte Energieverteilung an die einzelnen Verbraucher. Sechs-Wege-Kugelhähne verhindern eine Durchmischung der Heiz- und Kühlseite. Eine Fußbodenheizung wärmt im Winter und kühlt im Sommer, Warmwasser wird im Durchlaufprinzip und damit besonders hygienisch erzeugt.

Die gewünschte Raumtemperatur lässt sich über einen Tastschalter ganz einfach anpassen, dasselbe gilt für den Wechsel vom Heiz- in den Kühlmodus. Das bedeutet ein Maximum an Komfort. Zudem ist die dezentrale Warmwasserversorgung sehr effizient, weil sie im Vergleich zu zentralen Systemen mit niedrigeren Temperaturen im Verteilsystem auskommt – das spart Energie und senkt die Kosten.

Auch vom Einbau und der Wartung war der Kunde überzeugt: KaMo lieferte sämtliche Wohnungsstationen für die Unterputzmontage komplett vormontiert und mit fertig verdrahteter Regelungstechnik. „Das war Gold wert – die Montagezeit hat sich um ein Vielfaches verkürzt“, so Ingo Langner, Technical Manager bei Tishman Speyer. Verantwortlich für die reibungslose und effiziente Installation war das Team um Tobias Schwarzer vom Heizungsfachbetrieb Klum in Bad Camberg. Die Stationen hatte KaMo jeweils gespiegelt aufgebaut, sodass sie die Fachhandwerker wechselseitig vom Steigstrang aus anschließen konnten. Gleichzeitig erfüllte KaMo mit den Wohnungsstationen den Wunsch nach maximaler Kompaktheit: Die Stationen kommen in den Mietwohnungen auf engem Raum auf einer Fläche von 850 Millimeter (B) x 1800 Millimeter (H) unter.

Bei der Wartung bieten dezentrale Systeme ebenfalls Vorteile, weil Fehler zügig identifiziert und schnell behoben werden können. „Allerdings gab es bisher keine nennenswerten Ausfälle“, weiß Ingo Langner. Die Wohnungsstationen laufen seit Einbau tadellos. Überhaupt ist er sehr zufrieden mit der Technik der Uponor Tochter KaMo. Die Stationen leisten einen wichtigen Beitrag zum individuellen Wohlfühlklima der Bewohner. Der OMNITURM ist also auch in Sachen Heizen und Kühlen eine echte Premium-Adresse im Herzen Frankfurts.

Premium-Technik für Premium-Wohnungen

Omniturm Frankfurt

Informationen zum Projekt

Informationen zum Projekt

Adresse
Große Gallusstraße 16-18, 60312 Frankfurt am Main
Land
Germany
Webseite
https://www.omniturm.de/en/home/
Fertigstellung
2019
Art des Projekts
Neubau
Gebäudetyp
Mehrfamilienhäuser

Partner

Partner
Bauherr:
Tishman Speyer
https://tishmanspeyer.com/

Architekt:
Bjarke Ingels Group
https://big.dk/

Installation:
Klum GmbH, Bad Camberg
https://www.klum.de/
