Rurociąg tymczasowy dla oczyszczalni Czajka, Warszawa, Poland
Rurociąg tymczasowy dla oczyszczalni Czajka w rekordowo krótkim czasie
Pod koniec sierpnia 2019 roku w Warszawie doszło do poważnej awarii w systemie odprowadzania ścieków do Czajki, jednej z największych oczyszczalni ścieków w Polsce. Uszkodzone zostały obie nitki kolektora GRP, znajdujące się pod dnem Wisły. W rezultacie do rzeki trafiało około 3000 litrów ścieków na sekundę.
Sytuację w stolicy śledziła cała Polska, ponieważ zrzuty nieczystości dotknęły również wszystkie miasta położone nad Wisłą na północ od miasta. Wisła przepływając przez Polskę dociera do Morza Bałtyckiego, dlatego awaria wywołała konsternację innych krajów nadbałtyckich.
Fakty o projekcie:
Warszawa, Poland
Infrastruktura miejska
Kanalizacja sanitarna i ogólnospławna
Realizacja: 2019
Zaangażowanie Uponor
Rury PEHD DN1000 PN10 SDR17 – 1242 m, PN16 SDR17 – 958 m
Wsparcie techniczne i sprzętowe Uponor Infra (wynajem zgrzewarek)
Walka z katastrofą ekologiczną w rekordowym czasie
Ta katastrofa pokazuje, jak poważne konsekwencje dla ludzi i przyrody może mieć awaria systemów przesyłu ścieków. Gdyby nie ten bypass, zbudowany w trybie ekspresowym i poprowadzony przez rzekę mostem pontonowym, do Wisły dostałoby się ponad 20 mln ton nieczystości.
Rurociąg awaryjny gotowy w 8 dni

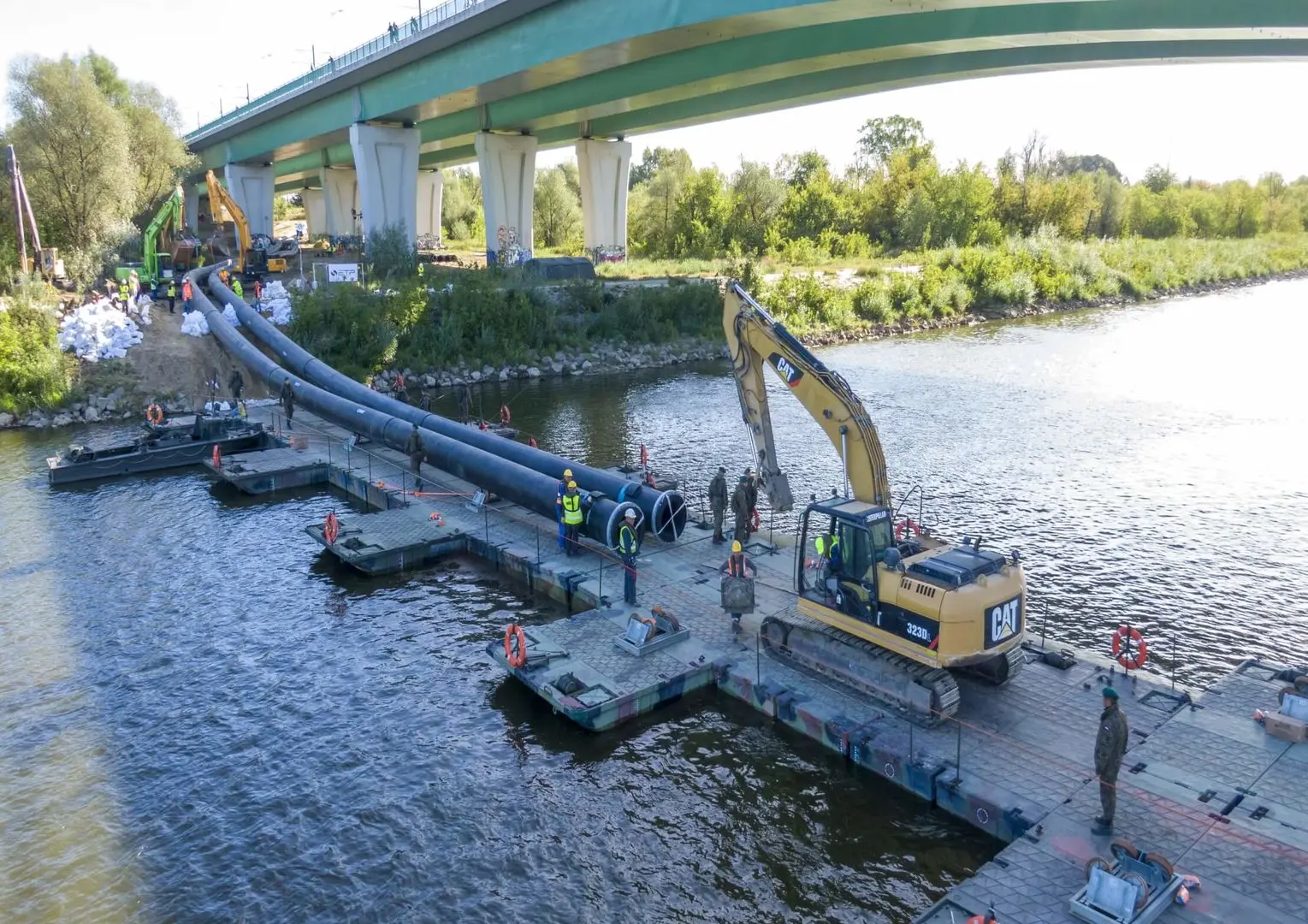

Z powodu awarii podjęto decyzję o przeprowadzeniu kontrolowanego zrzutu ścieków do Wisły, a także budowie tymczasowych rurociągów. Instalacja ta była eksploatowana i nadzorowana przez Państwowe Gospodarstwo Wodne Wody Polskie i Wojsko Polskie.
Szybkie działanie miało kluczowe znaczenie. Z reguły takie projekty są realizowane przez kilka miesięcy, ale firma Uponor Infra była w stanie wyprodukować, dostarczyć i połączyć rury potrzebne do tymczasowych rurociągów w ciągu ośmiu dni. Według Wojciecha Skowyrskiego, głównego inżyniera budowy w Państwowym Gsopodarstwie Wodnym Wody Polskie, był to rekord świata. Uponor Infra dostarczyła na plac budowy dwa 1100-metrowe odcinki rur PE o średnicy 1000 mm. Część rurociągu (łącznie około 250 m) ułożono na wybudowanym przez wojsko moście. pontonowym. Po dostarczeniu rur na plac budowy ekipa serwisowa Uponor Infra łączyła rury za pomocą zgrzewania doczołowego, co zapewniło jednolitą wytrzymałość konstrukcji na całej jej długości, a przede wszystkim na połączeniach. Wykonanie 146 zgrzewów zajęło sześć i pół dnia.

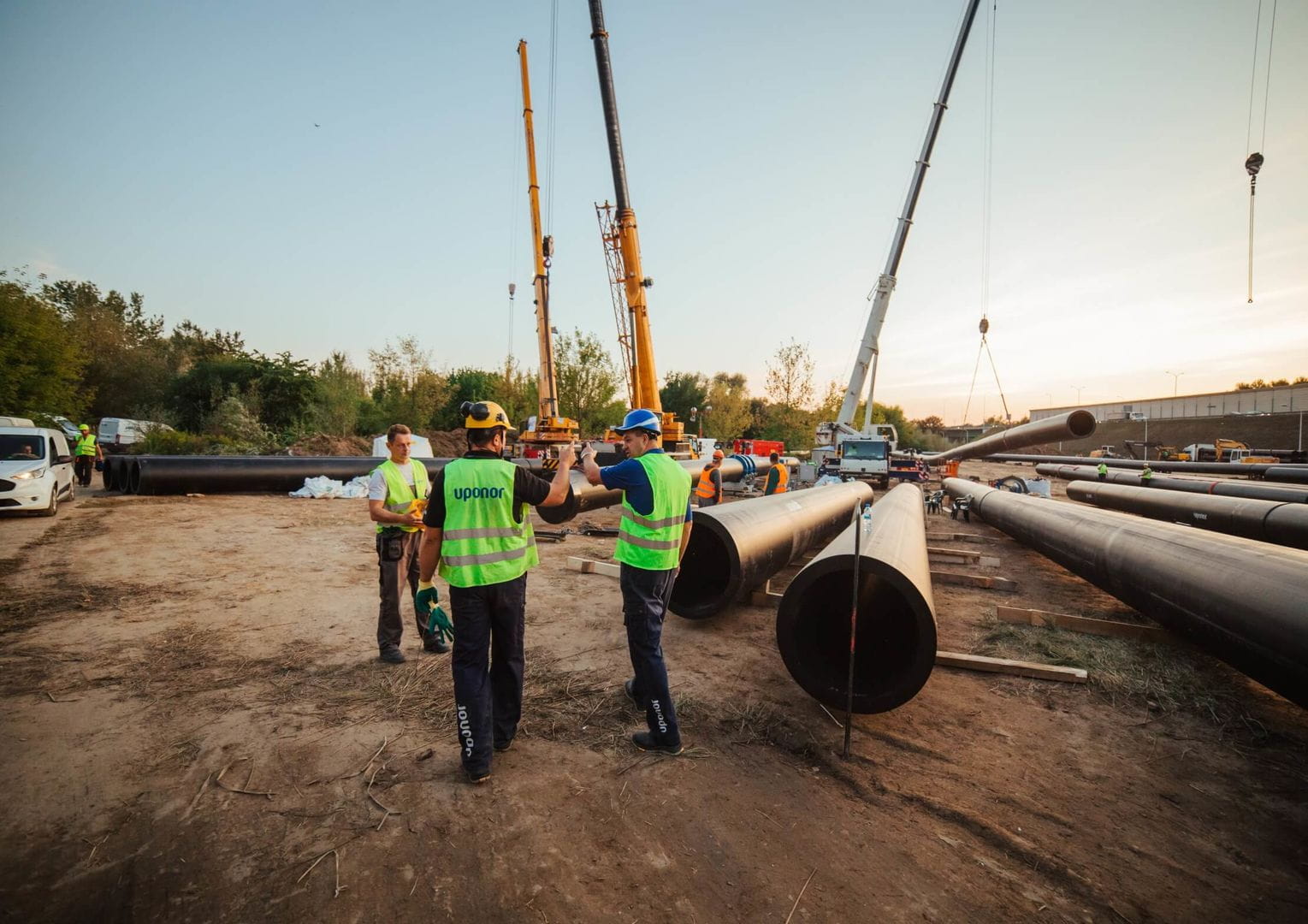

Tempo pracy było oszałamiające. Załoga Uponor Infra pracowała 24 godziny na dobę, aby powstrzymać zanieczyszczenie rzeki. Na plac budowy wysłano sześć ekip serwisowych. W projekt zaangażowanych było około 50 pracowników, w tym personel z działu technicznego, produkcji, prefabrykacji, logistyki, sprzedaży i marketingu. Pomimo szybkiego tempa wszystkie prace były prowadzone pod właściwym nadzorem i zgodnie z zasadami BHP. Po 12 dniach kontrolowanego spustu, ścieki z siedmiu dzielnic lewobrzeżnej Warszawy ponownie popłynęły do oczyszczalni Czajka.
Niezawodne rury PE
Po raz kolejny udowodniono, że rury PE są idealnym rozwiązaniem nawet w najtrudniejszych warunkach pracy dzięki ich wysokiej jakości, parametrom wytrzymałościowym, elastyczności i szybkiemu montażowi. Odporne na ścieranie, korozję i działanie związków chemicznych, zapewniają trwałe i niezawodne rozwiązanie do takich zastosowań, jak rurociągi technologiczne w zakładach chemicznych lub rurociągi wody chłodzącej w elektrowniach.
Rurociąg tymczasowy dla oczyszczalni Czajka w rekordowo krótkim czasie
Informacje o projekcie
Informacje o projekcie
Kraj
Poland
Realizacja
2019
Rodzaj projektu
Nowy budynek
Rodzaj budynku
Infrastruktura miejska
Partnerzy
Partnerzy
Inwestor:
Państwowe Gospodarstwo Wodne Wody Polskie
Wykonawca - prace ziemne i systemy pompowe:
ETP S.A.
Dostawca rur i wykonawca połączeń rurociągów:
Uponor Infra Sp. z o.o.
