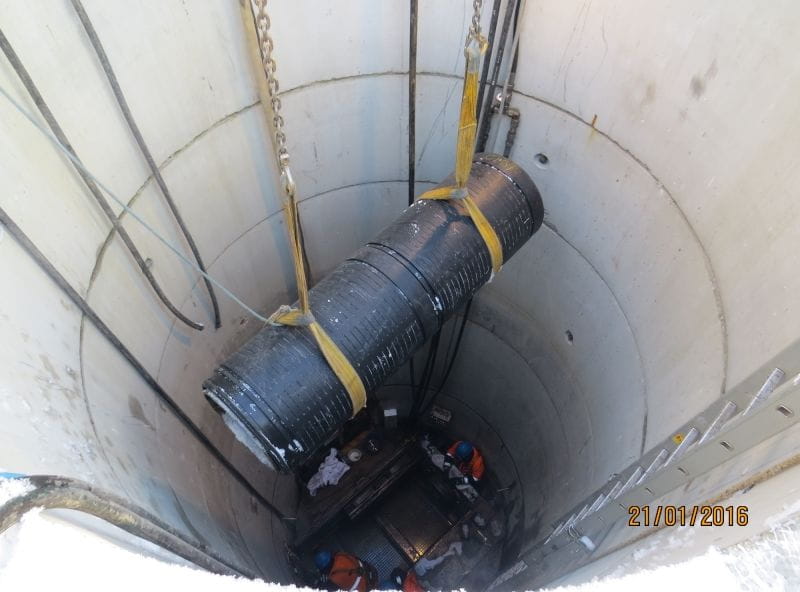

Elektrociepłownia Gdyńska od wielu lat borykała się z problemem niedrożnych kanałów drenażowych i wynikającego z tego faktu podniesieniem się wód gruntowych, czego skutkiem było zalewanie podziemnych kondygnacji budynku elektrociepłowni. Wykonanie klasycznego drenażu metodą wykopową było poważnie utrudnione, a w wielu miejscach wręcz niemożliwe, ze względu na liczne kolizje z uzbrojeniem podziemnym i strefami ochronnymi napowietrznych linii energetycznych. W związku z tym podjęto decyzję o wykonaniu nowej sieci drenarskiej w technice bezwykopowej z zastosowaniem modułów przeciskowych typu drenarskiego VipLiner dn630mm produkcji Uponor Infra.
VipLiner typu drenarskiego to moduły wykonane z pełnościennych rur polietylenowych (PE), o gładkiej powierzchni wewnętrznej i zewnętrznej. Dzięki swoim parametrom wytrzymałościowym oraz specjalnej technice i geometrii nacięć płaszcza zewnętrznego moduły te mogą być wykorzystane do wykonania techniką bezwykopową drenażu obniżającego poziom wód gruntowych. VipLiner typu drenarskiego o długości 100cm posiada szczeliny, wykonane metodą precyzyjnego cięcia wodą pod wysokim ciśnieniem. Szczeliny w ilości 240 szt. o wymiarach 150 mm x 1,5 mm są rozmieszczone prostopadle do osi modułu. Nacięcia uformowane zostały w taki sposób by ich szerokość zwężała się z górnej powierzchni ku wnętrzu modułu, nadając im kształt klina. Taka geometria przekroju, zapewnia powstanie naturalnego filtra odwrotnego wewnątrz nacięć, zabezpieczając grunt otaczający drenaż przed wymywaniem.
Zastosowana metoda jest innowacyjna, opatentowana i wykonana po raz pierwszy na świecie!
VipLiner przeciskowy typu drenarskiego został wybrany jako najlepszy spośród sześciu produktów nominowanych do nagrody TYTAN 2016 w kategorii „Produkt roku”, przyznawanej podczas XIV Międzynarodowej Konferencji, Wystawy i Pokazów Technologii „INŻYNIERIA Bezwykopowa”.
Projektant:
dr inż. Marcin Blockus (Ingeo Sp.z o.o, Gdynia)
Inwestor:
EDF Polska S.A. Elektrociepłownia Gdyńska
Wykonawca:
Przedsiębiorstwo Budownictwa Ogólnego i Robót Inżynieryjnych "INŻYNIERIA" Sp. z o.o. Płońsk
