Budowa kolektorów dla oczyszczalni ścieków, Warszawa, Poland
Budowa kolektorów dla oczyszczalni ścieków "Południe"
Dziewiętnaście kilometrów rur polietylenowych o średnicach 1000mm i 1400mm połączyło południową Warszawę z oczyszczalnią ścieków “Południe” i z Wisłą. Część tej skomplikowanej inwestycji była prowadzona metodą wykopu otwartego, a całość trasy pod ul. Czerniakowską i przejście pod ulicą Augustówka wykonano metodą mikrotunelingu.
Fakty o projekcie:
Warszawa, Poland
Infrastruktura miejska
Kanalizacja sanitarna i ogólnospławna
Realizacja: 2005
Zaangażowanie Uponor
Rurociągi PE tłoczne dosyłowe: WehoPipe dn1000mm PN6 - 10578 m (2x 5289 m);
rurociąg PE tłoczny zrzutowy: WehoPipe dn1400mm PN6 - 9063 m (5340 m i 3723 m)
rurociąg PE tłoczny zrzutowy: WehoPipe dn1400mm PN6 - 9063 m (5340 m i 3723 m)
Wykonanie połączeń rur

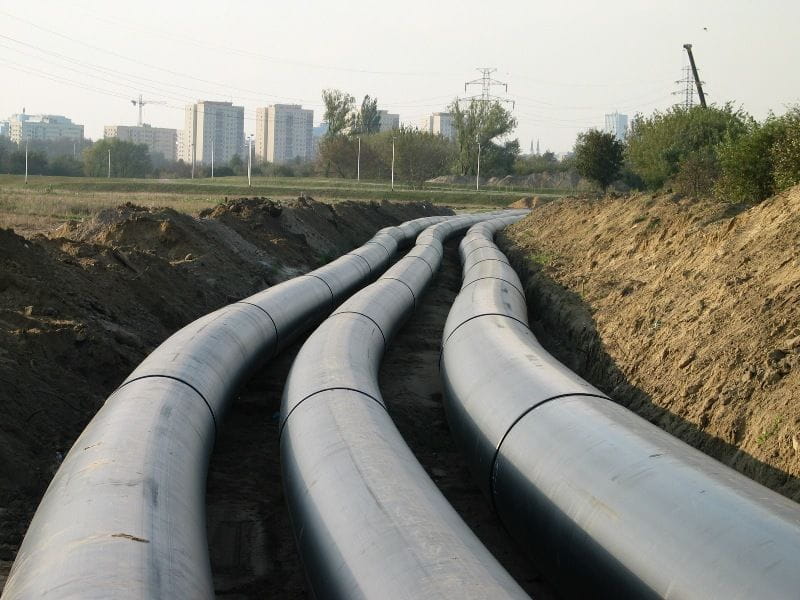

Budowa systemu rurociągów dosyłowych i zrzutowych
Do nowej oczyszczalni odprowadzane są ścieki z kilku dzielnic południowej części lewobrzeżnej Warszawy. Aby oczyszczalnia ścieków Warszawa Południe mogła spełniać swoją funkcję, niezbędne było stworzenie systemu rurociągów dosyłowych i zrzutowych. Należało wybudować główne rurociągi ściekowe podłączające oczyszczalnię do systemu kanalizacji Warszawy oraz kolektory umożliwiające odprowadzenie oczyszczonych ścieków do Wisły.
Budowy kolektorów dosyłowych i odbiorczych podzielono na dwa równolegle realizowane zadania. Pierwsze zadanie obejmowało budowę trzech równoległych rurociągów pomiędzy pompownią Wolicka i oczyszczalnią Warszawa Południe. Trasa rurociągów (3 x 5 340 metrów) przebiegała głównie przez tereny zielone i nieużytki, dlatego prace wykonywane były w większości metodą wykopów otwartych.
Drugie zadanie - rurociąg o długości 3712 m, przebiega podulicą Czerniakowską. Całą tę część wykonano metodą mikrotunelingu. Dzięki przyjętej metodzie prac nie trzeba było wyłączać całości ulicy Czerniakowskiej z ruchu samochodowego. Rury polietylenowe umieszczono w ułożonych metodą mikrotunelingu rurach żelbetowych.
Firma Uponor Infra dostarczyła rury o łącznej długości 19.641m. Rury wykonane z polietylenu mają bardzo dobre właściwości użytkowe. Są bezawaryjne, odporne na korozję i ścieranie. Rury PE łączone są poprzez dogrzewanie kolejnych odcinków, co zapewnia nie tylko absolutną szczelność, ale także wyjątkową trwałość całego rurociągu, z miejscami połączeń włącznie. Warto dodać, że zastosowanie elastycznych rur polietylenowych pozwoliło także na zrezygnowanie z wielu kosztownych łuków i kształtek, dzięki możliwości wyginania rurociągu w wykopie.
Budowa kolektorów dla oczyszczalni ścieków
Informacje o projekcie
Informacje o projekcie
Kraj
Poland
Realizacja
2005
Rodzaj projektu
Nowy budynek
Rodzaj budynku
Infrastruktura miejska
Partnerzy
Partnerzy
Generalny wykonawca:
Hydrobudowa 6 - zadanie 1
Hydrobudowa 9 - zadanie 2
