Systemy drenażowe dla elektrociepłowni, Gdynia, Poland

Systemy drenażowe dla elektrociepłowni

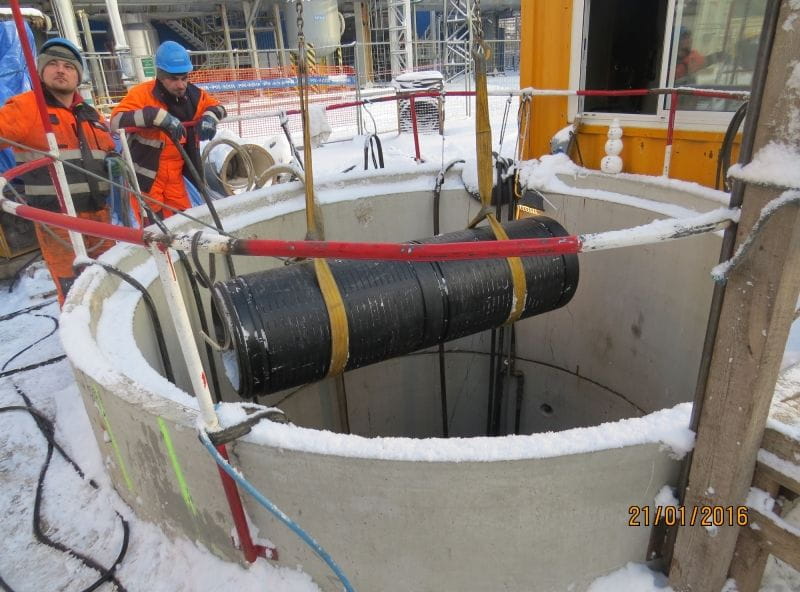

Elektrociepłownia Gdyńska od wielu lat borykała się z problemem niedrożnych kanałów drenażowych i wynikającego z tego faktu podniesieniem się wód gruntowych, czego skutkiem było zalewanie podziemnych kondygnacji budynku elektrociepłowni. Wykonanie klasycznego drenażu metodą wykopową było poważnie utrudnione, a w wielu miejscach wręcz niemożliwe, ze względu na liczne kolizje z uzbrojeniem podziemnym i strefami ochronnymi napowietrznych linii energetycznych. W związku z tym podjęto decyzję o wykonaniu nowej sieci drenarskiej w technice bezwykopowej z zastosowaniem modułów przeciskowych typu drenarskiego VipLiner dn630mm produkcji Uponor Infra.

Fakty o projekcie:

Gdynia, Poland
Infrastruktura przemysłowa
Odwodnienia, Konstrukcje na zamówienie, Industrial pipes
Realizacja: 2016

Zaangażowanie Uponor

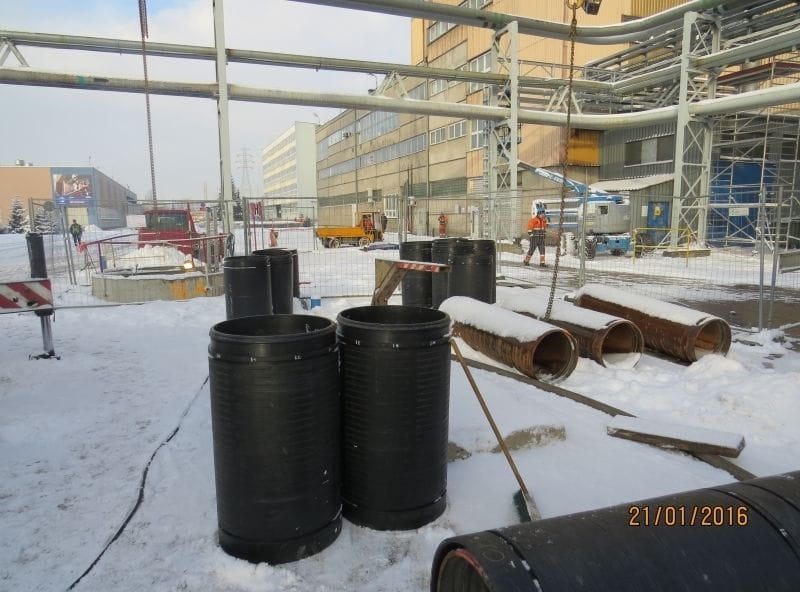

Moduł Vipliner przeciskowy typu drenarskiego VL-PD DN630mm L=1m ze szczelinami prostopadłymi do osi modułu (240 szczelin o wymiarach 150mm x 1,5mm) - 895 modułów

Innowacyjna metoda odwodnienia

VipLiner typu drenarskiego to moduły wykonane z pełnościennych rur polietylenowych (PE), o gładkiej powierzchni wewnętrznej i zewnętrznej. Dzięki swoim parametrom wytrzymałościowym oraz specjalnej technice i geometrii nacięć płaszcza zewnętrznego moduły te mogą być wykorzystane do wykonania techniką bezwykopową drenażu obniżającego poziom wód gruntowych. VipLiner typu drenarskiego o długości 100cm posiada szczeliny, wykonane metodą precyzyjnego cięcia wodą pod wysokim ciśnieniem. Szczeliny w ilości 240 szt. o wymiarach 150 mm x 1,5 mm są rozmieszczone prostopadle do osi modułu. Nacięcia uformowane zostały w taki sposób by ich szerokość zwężała się z górnej powierzchni ku wnętrzu modułu, nadając im kształt klina. Taka geometria przekroju, zapewnia powstanie naturalnego filtra odwrotnego wewnątrz nacięć, zabezpieczając grunt otaczający drenaż przed wymywaniem.

Zastosowana metoda jest innowacyjna, opatentowana i wykonana po raz pierwszy na świecie!

VipLiner przeciskowy typu drenarskiego został wybrany jako najlepszy spośród sześciu produktów nominowanych do nagrody TYTAN 2016 w kategorii „Produkt roku”, przyznawanej podczas XIV Międzynarodowej Konferencji, Wystawy i Pokazów Technologii „INŻYNIERIA Bezwykopowa”.

Systemy drenażowe dla elektrociepłowni

Elektrocieplownia Gdynia 2016 VipLiner 1

Informacje o projekcie

Informacje o projekcie

Kraj
Poland
Realizacja
2016
Rodzaj projektu
Nowy budynek
Rodzaj budynku
Infrastruktura przemysłowa

Partnerzy

Partnerzy

Projektant:
dr inż. Marcin Blockus (Ingeo Sp.z o.o, Gdynia)
Inwestor:
EDF Polska S.A. Elektrociepłownia Gdyńska
Wykonawca:
Przedsiębiorstwo Budownictwa Ogólnego i Robót Inżynieryjnych "INŻYNIERIA" Sp. z o.o. Płońsk
